Подавляющие большинство сталей используемых при производстве труб в магнитном отношении являются ферромагнетиками. Все ферромагнетики характеризуются:

- кристаллическим строением;

- большим положительным значением магнитной проницаемости, а также нелинейной зависимостью от напряженности магнитного поля и температуры;

- способностью намагничиваться до насыщения при обычных температурах уже в слабых полях;

- гистерезисом – зависимостью магнитных свойств от предшествующего магнитного состояния («магнитной истории»);

- точкой Кюри, т.е. температурой, выше которой материал теряет магнитные свойства.

Все ферромагнитные материалы условно подразделяют на две группы: магнитно-мягкие и магнитно-жесткие. Магнитно-мягкие материалы характеризуются способностью намагничиваться до насыщения уже в слабых магнитных полях, обладают малыми потерями энергии на перемагничивание и их коэрцитивная сила (Нс) составляет менее 800 А/м. Магнитно-жесткие материалы применяются, главным образом, для изготовления постоянных магнитов и поэтому их коэрцитивная сила выше 4000 А/м. Намагничивание этих материалов производится в «сильных» магнитных полях.

Коэрцитивная сила сталей из которых изготавливают магистральные трубы находится в диапазоне 350-550 А/м. Таким образом они относятся к магнитно-мягким материалам, что и определяет процесс их намагничивания и размагничивания.

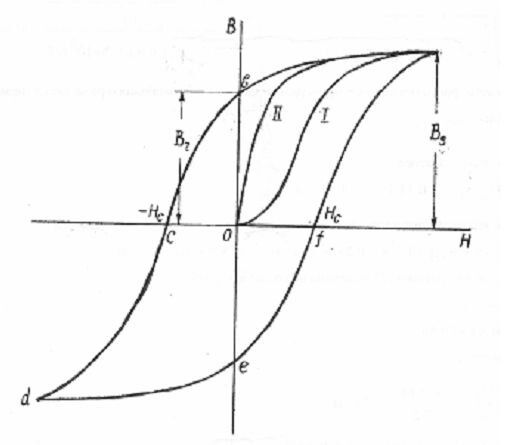

Коэрцитивная сила представляет собой ширину петли гистерезиса. Под гистерезисом обычно понимают такие явления, при которых реакция тела на внешние силы различна в зависимости от того, было ли оно до этого момента подвержено воздействию этих сил или оно подвергается им в первые. Таким образом, в каждый данный момент гистерезисные свойства тела являются следствием всей его предшествующей истории. При удалении действия сил тело проявляет остаточные свойства. Гистерезисную петлю, полученную при условии насыщения, на­зывают предельной петлей. Ее вершины (a) и (d) соответствуют основной кривой намагничивания (кривая 1, рис.1).
