Протоколы Profibus/Profinet – не просто коммуникационный стандарт, а основа современных АСУ ТП многих российских промышленных предприятий, где требуется быстрая и надежная передача данных, поддержка кольцевых топологий и широкая периферия. Основные отрасли – металлургия, нефтегазовая и химическая промышленность, машиностроение. Однако старение парка в условиях ограничения поставок европейских брендов, на оборудовании которых были построены эти системы, ставит сложный вопрос: как проводить модернизацию без больших затрат?

Вынужденный путь - поддержание работоспособности существующего парка оборудования за счет параллельного импорта, что оборачивается значительными расходами а так же отсутствием технической поддержки и гарантии производителя.

Глобальную реконструкцию АСУ ТП с заменой всего оборудования на новое, в том числе заменой протокола обмена данными можно воспринимать как крайнюю меру, которая подходит только для морально-устаревших систем.

На наш взгляд, наиболее оптимальным выбором в существующих условиях является   гибридная модернизация – интеграция оборудования производителей, отличных от тех на которых построены существующие системы. Такой подход позволяет решать задачи как по выборочной замене оборудования в связи с выходом из строя, так и по локальной модернизации или расширению существующих систем АСУ ТП в случае производственной необходимости.

На сегодня специалистами Айди-Электро накоплен значительный опыт по решению задач гибридной модернизации с использованием оборудования Inovance, одного из лидеров по производству компонентов промышленной автоматизации.

Рассмотрим несколько сценариев.

1. Замена преобразователей частоты без замены ПЛК.

Старые преобразователи частоты уже отслужили свой срок, устарели морально и требуют замены, а ПЛК продолжает работать и его замена нецелесообразна.

Inovance предлагает несколько серий частотных преобразователей (MD290/CS710/MD520) с поддержкой Profibus и Profinet, что позволяет интегрировать их в существующие сети на базе этих протоколов. Однако, для внедрения и настройки необходимо время на изменении программы контроллера

Более удобным решением является так называемая “бесшовная замена” – частичная замена оборудования без внесения изменений в программную часть ПЛК.

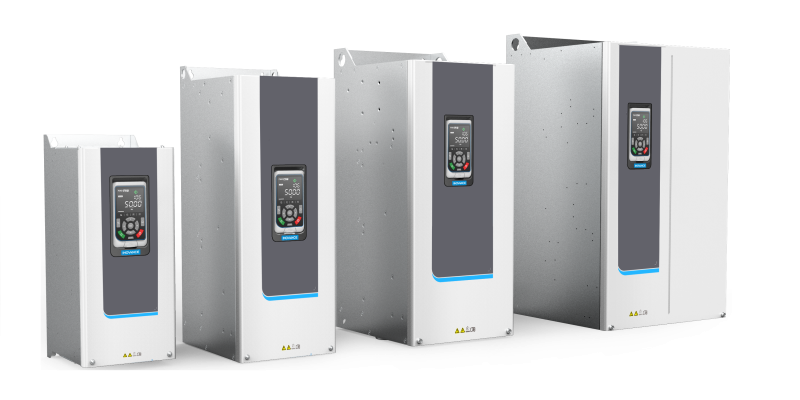

Преобразователи частоты Inovance MD580 и MD880 поддерживают замену преобразователей большинства европейских брендов, таких как Siemens, ABB, Schneider Electric и др. с управлением по Profibus без необходимости замены файлов GSD и кода в программе ПЛК. Достаточно выбрать нужный код заменяемого оборудования и далее настройки производятся только в преобразователе частоты Inovance. Для конечного заказчика это огромная экономия ресурсов программистов и времени модернизации.

2.    Расширение/замена периферии Profinet за счет модулей Inovance.

В случае модернизации или выхода из строя модули расширения для существующих ПЛК на Profinet необходимо менять.
Inovance предлагает коммуникационный процессор GL20-RTU-PN, который позволяет подключится к ПЛК Siemens по протоколу Profinet в качестве ведомого устройства. Всего таких удаленных станций можно организовать до 63 штук, то есть фактически заменить всю периферию.

К коммуникационному процессору в свою очередь подключаются до 16 модулей серии GL20 – дискретные, аналоговые, релейные, температурные и др.

Таким образом, комбинирование существующего оборудования с продуктами Inovance позволяет сохранить функциональность без полной реконструкции системы автоматизации, что позволяет сэкономить как бюджет, так и время.

За более подробными консультациями по решению Вашей задачи вы можете обратиться к специалистам Айди-Электро.
