Качество электроэнергии – в основе энергоэффективности

27.09.2019 03:44:51
Качество электроэнергии –  в основе энергоэффективности

Задача обеспечения качества электрической энергии – одна из наиболее актуальных на сегодня для поставщиков и потребителей. Современные комплексные решения Группы Legrand позволяют снизить влияние вредных факторов и, за счет этого, улучшить качество электроэнергии, сократить потери и повысить производительность оборудования.

Одна из важнейших задач Legrand – уменьшение негативного воздействия на окружающую среду за счет повышения энергоэффективности. Основной составляющей этого направления является улучшение качества электроэнергии.

Проблему качества электроэнергии, связанную с коэффициентом мощности в сети, можно решить внедрением установки компенсации реактивной мощности (УКРМ), а снизить влияние гармоник высшего порядка – применением активных фильтров.


Повышение качества

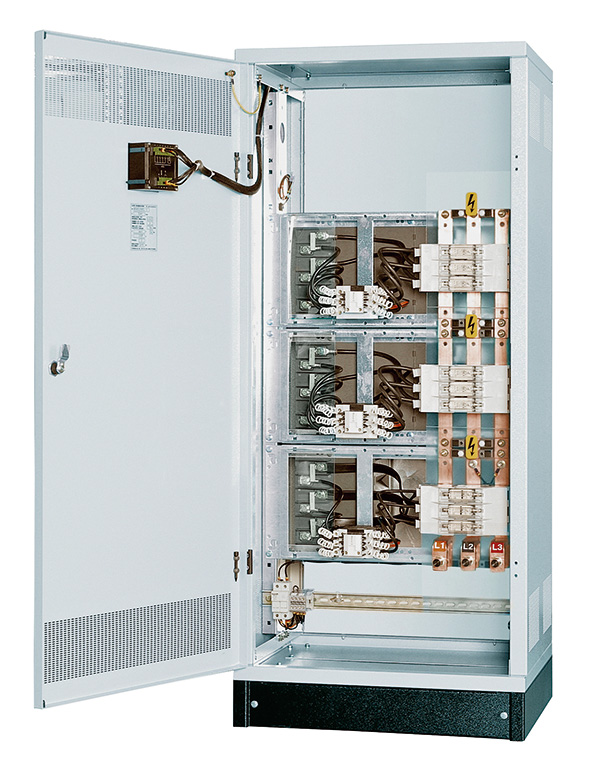

Устройства компенсации реактивной мощности могут быть использованы для повышения качества электрической энергии широкого круга объектов, начиная от небольших торгово-развлекательных комплексов и офисных центров и заканчивая крупными промышленными объектами. Современные установки позволяют эффективно использовать электроэнергию, компенсируя реактивную составляющую тока, доля которой доходит до 60 % в общем энергопотреблении промышленных предприятий. В результате применения УКРМ потребление реактивной мощности сокращается до 90 % от исходных значений, что приводит к экономии за счет уменьшения потерь в силовых кабелях и трансформаторах.

Кроме того, благодаря использованию УКРМ снижается количество потребленной энергии в кВА и доля реактивной энергии в счете за электроэнергию. Повышается стабильность напряжения для потребителя, появляется дополнительный резерв мощности на силовом трансформаторе, увеличивается срок службы эксплуатируемого оборудования.



В числе предлагаемых компанией Legrand устройств улучшения качества сети: установки компенсации реактивной мощности (УКРМ) усиленного класса без и с рассогласованными дросселями, УКРМ сверхусиленного класса, модули компенсации и отдельные компоненты для сборки УКРМ, активные фильтры.


Активная работа

Высшие гармонические составляющие в токах нелинейных электропотребителей могут привести к негативным, а иногда и катастрофическим последствиям: перегреву и разрушению нулевых проводников кабельных линий; искажению синусоидальности питающего напряжения. Гармоники создают дополнительные потери в трансформаторах, приводящие к их перегреву, а также сокращают срок службы электрооборудования из-за ускоренного теплового и электрического старения изоляции.

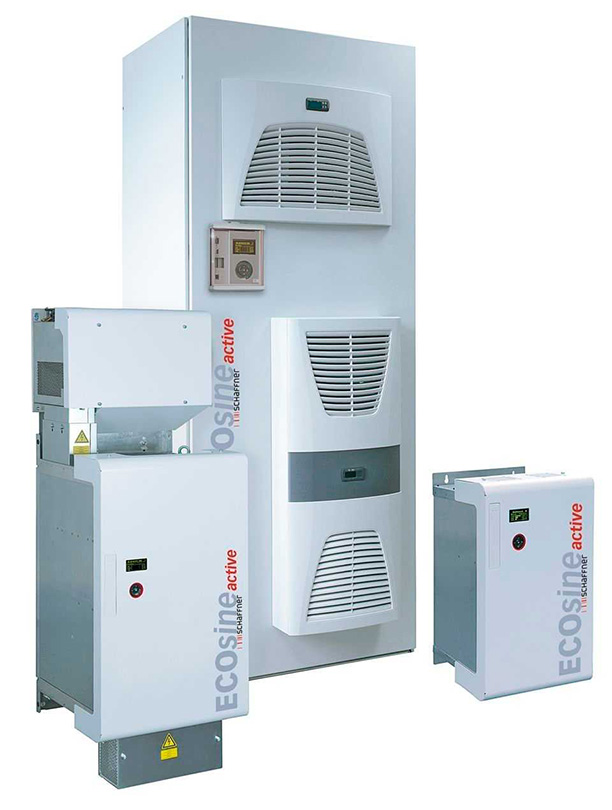

Активные фильтры непрерывно генерируют компенсационный ток в противофазе с токами гармонических искажений для их подавления. Благодаря этому устраняются гармонические искажения, и восстанавливается синусоидальная форма тока. Обладая временем реагирования менее 300 мкс, активный фильтр ECOsine Active в режиме реального времени улучшает качество электроэнергии, снижает потери и предотвращает возможное повреждение оборудования. Низкий уровень шума и степень защиты IP20 – IP54 обеспечивают безопасное размещение в различных типах помещений.

Номинальный компенсационный ток – до 300А и возможность параллельного подключения до пяти устройств помогают компенсировать значительные гармонические искажения сети. Активные фильтры помимо подавления гармоник тока в определенной мере позволяют компенсировать реактивную мощность (как индуктивную, так и емкостную) и обеспечить баланс токов по каждой фазе.

Сокращается износ и, следовательно, продлевается срок службы оборудования за счет уменьшения нагрева и вибраций; снижается объем обслуживания потребителей в силу их меньшего износа; соблюдается лимит потребления электроэнергии, установленный ее поставщиком, а предприятие снабжается качественной электроэнергией. Применение активных фильтров особенно эффективно для объектов с большим количеством нелинейных нагрузок: банки и центры обработки данных, офисные и торгово-развлекательные центры. Также активные фильтры целесообразно применять на предприятиях, использующих мощные частотные преобразователи, выпрямители и устройства плавного пуска электродвигателей.


Измерение качества

Система энергетического менеджмента EMS CX3 позволяет контролировать основные параметры работы электросетей, а также упрощает управление электроустановками. Новинка предназначена для установки на коммерческих объектах, небольших промышленных предприятиях, в гостиницах и торгово-развлекательных центрах. Использование EMS CX3 дает возможность получать оперативные данные обо всех ключевых параметрах работы электросети, в том числе – в удаленном режиме.

Устройства EMS CX3 отличаются компактным размером и могут быть интегрированы в энергоустановки за счет инновационной технологии подключения через коммуникационную рейку или с использованием патч-кордов. Благодаря этому пользователи могут выбрать наиболее удобный метод подключения: коммуникационную рейку для новых электроустановок и патч-корды для интеграции системы в действующую электроустановку. EMS CX3 совместима с модульными и силовыми аппаратами различных произ­водителей.

Система EMS CX3 состоит из 8 модулей, которые выполняют все функции диспетчеризации. Измерительные модули позволяют вести учет энергопотребления в однофазных и трехфазных сетях, а также контролировать параметры работы электроустановок. Модуль-концентратор выполняет функцию комплексного учета, получая данные от счетчиков электроэнергии, газа и воды. Отдельные модули применяются для индикации состояния силовых аппаратов защиты и управления, а также для контроля состояния и управления импульсными реле и модульными контакторами.

Для локального управления всей электроустановкой система энергетического менеджмента может быть дополнена модулем-конфигуратором с экраном, который обеспечивает отображение всех измеряемых параметров без дополнительных устройств. Для удаленного управления системой EMS CX3 было разработано специальное ПО, позволяющее осуществлять удаленный доступ не только к устройствам EMS CX3, но и к другим устройствам Legrand с функцией связи через Modbus: измерительным приборам EMDX3, автоматическим выключателям DPX3 и DMX3, контроллерам АВР.


Путь к энергоэффективности

В результате внедрения решений Legrand на более чем 100 объектах снижены расходы на электроэнергию, решены проблемы выхода из строя оборудования, улучшено качество электроэнергии, уменьшено влияние гармоник. Фактический срок окупаемости энергоэффективного оборудования на некоторых объектах составил менее одного года. При этом средний срок окупаемости УКРМ в России – от одного года до четырех лет.
Например, на заводе ЖБИ в результате установки 10 УКРМ Legrand менее чем за год использования активная энергия была снижена на 656 кВт-ч в сутки, реактивная энергия – на 8085 кВт-ч в сутки.

Также УКРМ производства Legrand помогли снизить реактивную мощность при реконструкции железнодорожного вокзала в Уфе и на заводе по производству картона «Николь Пак» (Nicol Pack) в городе Учалы. На заводе TAKEDA в Ярославле, где производятся лекарства по стандарту GMP, реализовано сразу несколько решений Legrand: УКРМ и активный фильтр гармоник. В результате реализации проекта удалось повысить качество электроэнергии, уменьшить гармоники в сети, обеспечить компенсацию реактивной мощности.

Преимуществом Legrand является персонифицированный подход к каждому клиенту с подготовкой и реализацией проектов различного уровня сложности. Компания оказывает полный спектр услуг технического, гарантийного, постгарантийного и информационного сопровождения.




Группа Legrand предлагает потребителям максимально высокий уровень технической и сервисной поддержки оборудования:

• информационная и техническая поддержка партнеров и пользователей продукции;

• техническая консультация и проектная поддержка при формировании технического предложения на закупку продукции;

• участие в подборе электрооборудования на этапе проектирования с последующим технико-экономическим обоснованием его применения;

• проведение измерений параметров электросети с целью анализа энергоэффективности электроустановок;

• подготовка коммерческого предложения с подбором оборудования по повышению энергоэффективности;

• производство, поставка оборудования;

• замена морально устаревшего и физически изношенного оборудования – ретрофит;

• подбор и поставка запасных частей и комплектующих;

• шефмонтажные и пусконаладочные работы;

• техническое обслуживание;

• контроль качества сборки и диагностика состояния оборудования в процессе эксплуатации,
прогнозирование остатка ресурса;

• решение прикладных задач, участие в НИОКР, лабораторные испытания.
