Регистраторы замыкания серии АМКА

27.09.2019 03:44:23
Регистраторы замыкания серии АМКА

Еще совсем недавно для решения задач управления распределительными электрическими сетями использовался весьма ограниченный объем показаний от устройств, установленных непосредственно на питающих подстанциях.

Современные требования ко времени определения вида и места повреждения при эксплуатации разветвленных и протяженных электрических сетей класса напряжением 6‑35 кВ ставят задачу обеспечения наблюдаемости режима их работы.

Применительно к воздушным линиям электропередачи с изолированным или компенсированным режимом нейтрали, при переходе к их глобальной цифровизации остро встает необходимость получения данных не только о межфазных коротких замыканиях, но и об однофазных замыканиях на землю.

При этом, если задача определения межфазных коротких замыканий решается относительно просто, то надежных алгоритмов определения места однофазного замыкания на землю в распределительных сетях на практике до последнего времени реализовано не было.

В результате решения этой задачи специалистами нашего завода совместно с сотрудниками ряда ведущих отечественных научно-исследовательских и опытно-конструкторских предприятий была разработана и подготовлена к серийному производству линейка регистраторов короткого замыкания серии АМКА.

Регистраторы АМКА, установленные на воздушных линиях электропередачи с изолированным или компенсированным режимом нейтрали, в полной мере или выборочно (в зависимости от модели регистратора) обеспечивают:

– регистрацию факта и типа возникшего аварийного режима (межфазное короткое замыкание; однофазное замыкание на землю; неустойчивое замыкание);

– определение участка линии, на котором обнаружен аварийный режим, и направления к месту аварии;

– визуальную световую сигнализацию срабатывания регистратора, различную по типам обнаруженного аварийного режима;

– дистанционную передачу информации о месте обнаружения, фидере, фазе, виде и параметрах аварийного режима в формате (протоколе), объеме и по месту назначения в соответствии с техническими требованиями заказчика, посредством SMS или по радиоканалу;

– измерение, передачу и хранение данных о параметрах нормального и аварийного режимов работы сети;

– периодическую передачу результатов самодиагностики;

– резервированное питание с подзарядкой аккумуляторной батареи от тока нагрузки ВЛ и (в ряде моделей) от солнечных батарей;

– работоспособность в широком диапазоне температур окружающей среды, как положительных, так и отрицательных;

– различные варианты дистанционного изменения и настройки параметров регистратора;

– реализацию дополнительных функций согласно специальным требованиям заказчика.

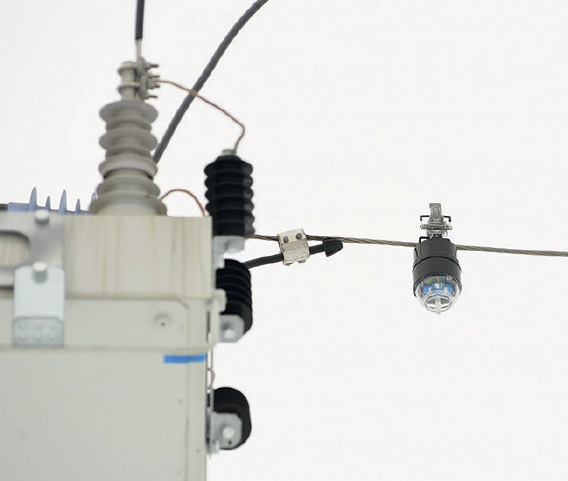

Комплект регистраторов легко монтируются непосредственно на фазные провода воздушной линии электропередачи. При этом не требуется приобретение и установка дополнительных блоков или шкафов обработки и передачи информации, все необходимые функции реализуются непосредственно в самом устройстве. Возможны монтаж и демонтаж регистратора без отключения питания линии с использованием универсальных оперативных диэлектрических штанг и устанавливаемых на них специальных адаптеров.

В серию АМКА входят регистраторы различных моделей, использующих дифференцированные принципы построения и алгоритмы работы, соответственно – разной стоимости в зависимости от реализуемого функционала. Это дает возможность оптимально удовлетворить технические требования заказчиков в самом широком спектре.

Регистраторы разработаны и выпускаются в России с максимальным учетом особенностей построения и режимов функционирования распределительных электрических сетей РФ, современных требований эксплуатирующих их предприятий и организаций. В их конструкции и алгоритмы работы заложены инновационные технические решения.

Применение регистраторов короткого замыкания серии АМКА позволяет:

– оперативно реагировать на аварийные ситуации;

– решать задачу снижения времени поиска повреждений в протяженных и разветвленных распределительных сетях без необходимости проведения крупных реконструкций или реорганизации;

– при интеграции регистраторов в централизованные SCADA системы ЦУС и локальные SmartSCADA – дистанционно изменять оперативное состояние коммутационных аппаратов сети, исключая длительные перерывы в снабжении потребителей электрической энергией.

В настоящее время регистраторы короткого замыкания серии АМКА различных моделей успешно эксплуатируются в ряде региональных электросетевых компаний, а также проходят опытно-промышленную эксплуатацию на нескольких предприятиях ПАО «Россети» и нефтегазового комплекса.
