Огромный потенциал для экономии
Трехфазный нормализатор переменного напряжения NORMEL — это основанное на нескольких патентах изобретение в сфере энергосбережения. Техническое решение от
NormelUral основано на регулировании напряжения в непосредственной близости к потребителю.
Оборудование, созданное несколькими выдающимися инженерами, имеет все необходимые сертификаты соответствия, в том числе европейский сертификат CE.

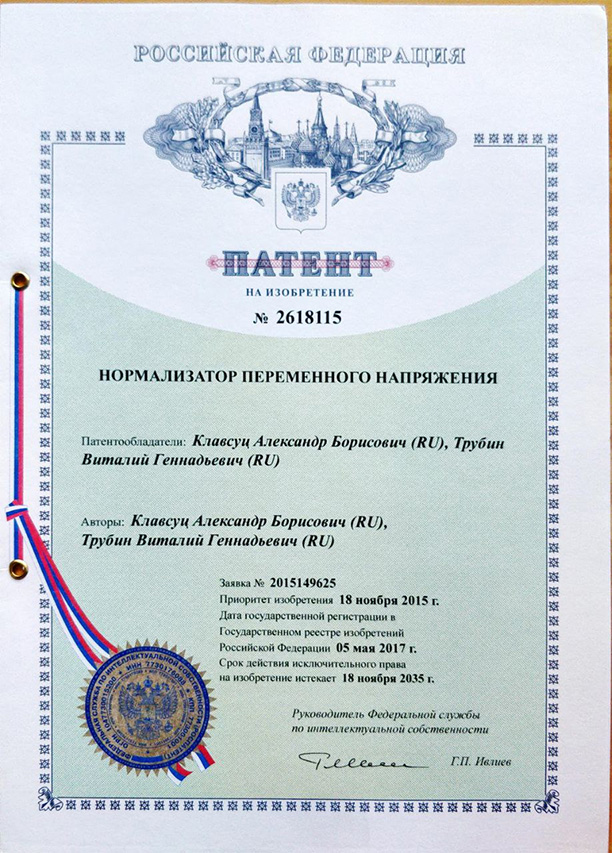

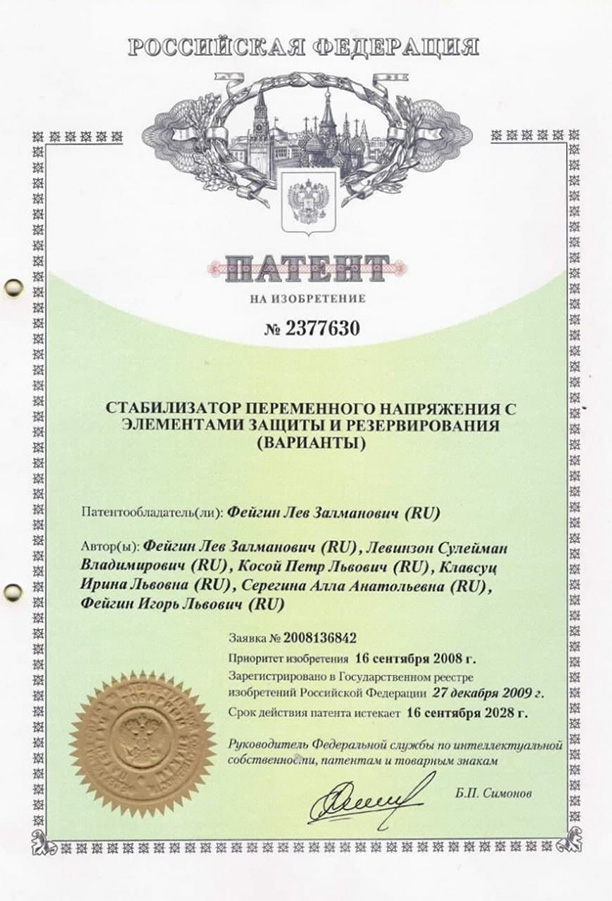

В основе изделий лежат принципы, заложенные в патентах № 2377630 от 16.09.2008 и № 2618115 от 18.11.2015.
Выпускаемое оборудование обеспечено следующими подтверждающими документами:
а) сертификатом соответствия № РОСС RU.АВ28.В11171;
б) сертификатом пожарной безопасности № ССБК RU.ПБ12.В00168.

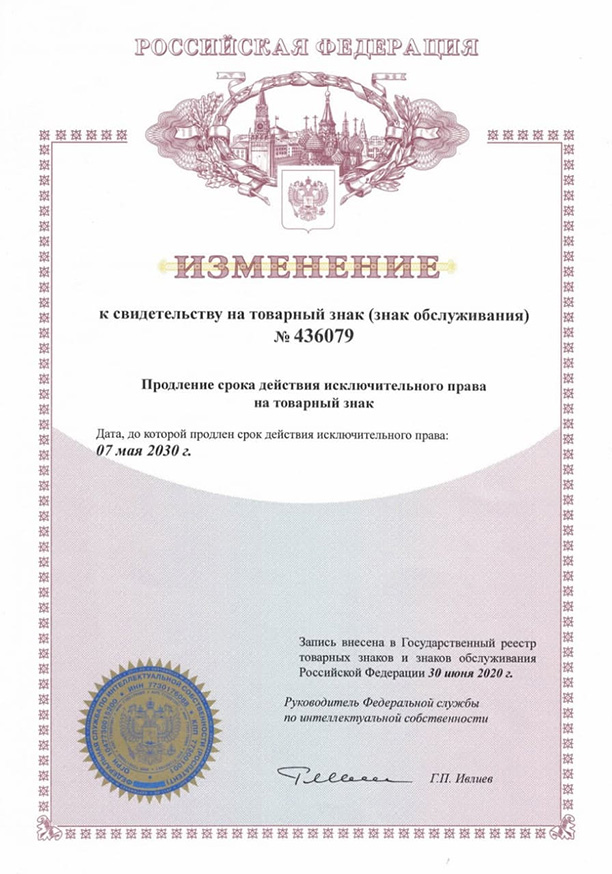

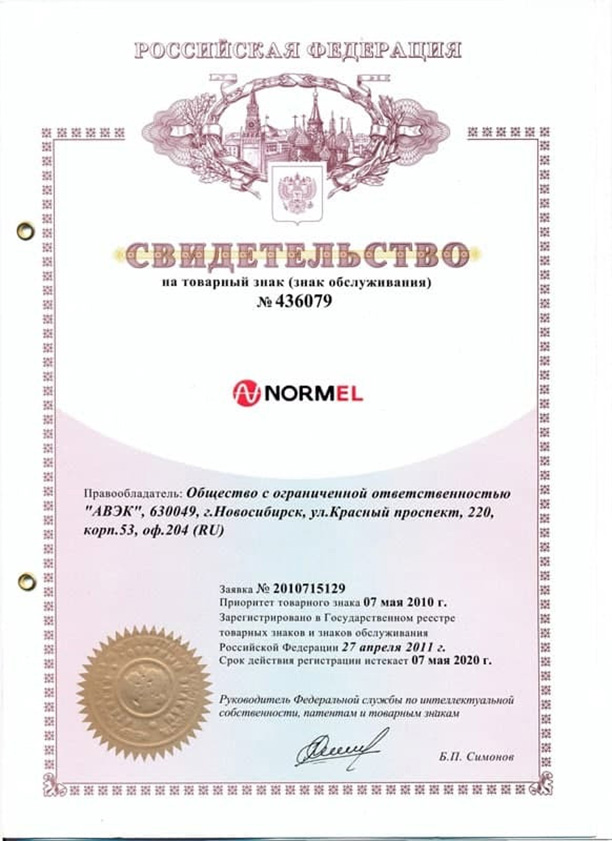

Товарный знак «NORMEL» защищен свидетельством на товарный знак № 436079. Право выпуска подтверждено лицензионным соглашением (приложение к патенту № 2377630) и оформлено в виде приложения.
Внутри компактного относительно простых стабилизаторов устройства удалось разместить комплекс уникальных и эффективных решений, это огромный потенциал для экономики любого предприятия и развития электросетей нового поколения.
Серийный выпуск изделий ESSV-I под торговой маркой «NORMEL» осуществяет ООО «АВЭК» с 2009 года. Номенклатурная линия содержит в себе двенадцать видов изделий номинальной мощностью от 18 до 400 кВА.
Основной отличительной особенностью нормализаторов серии ESSV-I от традиционных стабилизаторов является плавающая уставка регулирования, т.е. стабилизатор предназначен для удержания уровня выходного напряжения на уровне уставки с учетом погрешности в 1%-2%, тогда как нормализатор выполняет функцию удержания параметров выходных напряжений в рамках ГОСТ 32144 - 2013, т.е Uвых = 220 ± 5%.
Более того, режимы работы ESSV-I NORMEL позволяют электроприемникам долговременно функционировать в режиме предельно допустимых отклонений уровней сетевых напряжений, т.е. 198 В ≥ UГОСТ ≤ 242 В или 220 ± 10%.
Помимо этого, уставки системы управления нормализатором рассчитаны таким образом, чтобы поддерживать режим электроснабжения потребителя на минимально возможных уровнях напряжений в фазах.

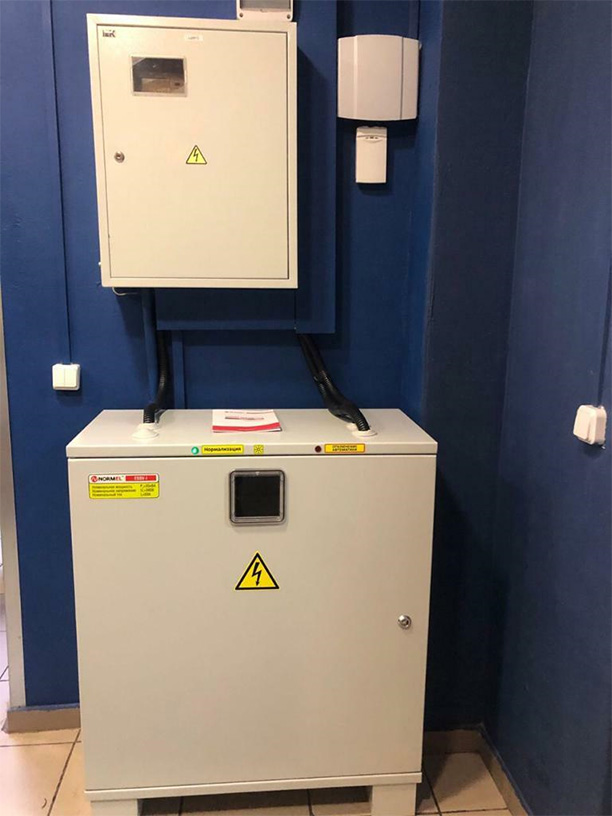

Нормализаторы производятся в трехфазном исполнении с независимым пофазным управлением. Контроль и управление осуществляется при помощи специализированного контроллера NORMEL. Функции защиты и технологической фиксации аварийных режимов осуществляется на базе защитного блока NORMEL.
Устройства имеют три основных режима работы:

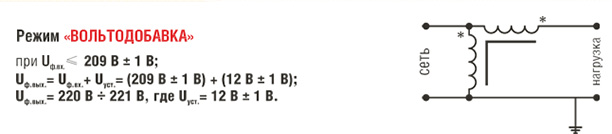

а) режим «вольтодобавка» соответствует уровню входного напряжения Uвх = 208 В и ниже, вплоть до 170 В, т.е. до нижнего предела рабочего диапазона. При этом Uвых = Uвх + 12В;

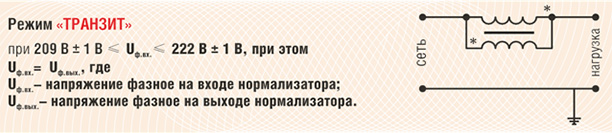

б) режим «транзит», при котором Uвх = Uвых;

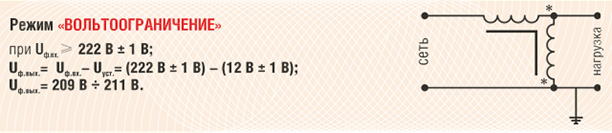

в) режим «вольтоограничение», обусловленный уровнем Uвх = 222 В и выше, вплоть до 260 В, что является верхней границей рабочего диапазона. При этом Uвх = Uвых – 12 В.
Именно данный режим работы нормализатора дает энергосберегающий эффект в диапазоне от 7% до 24%, в зависимости от типа электрической нагрузки. Энергосберегающий эффект находится в прямой зависимости от того, на сколько данный режим будет преобладать над остальными, т.е. чем больше нормализатор будет поддерживать этот режим, тем больше будет экономия денежных средств.
КПД нормализатора составляет не менее 99,7%, его величина не зависит от степени загрузки устройства.
Совокупный экономический эффект от применения нормализаторов складывается из четырех основных составляющих:
- прямая экономия от сокращения потребления электрической мощности;
- увеличение рабочего ресурса оборудования за счет щадящего режима электропитания;
- увеличение межреконструкционного периода питающих сетей за счет их токовой разгрузки;
- обеспечение бесперебойного функционирования оборудования с цифровым управлением (станки с ЧПУ и т.п.), и, как следствие, значительное сокращение брака.
Принципиальное отличие от общеизвестных схем автотрансформаторного регулирования потока электрической мощности заключается в способе интеграции пофазных электромагнитных преобразователей и, как результат, принципе регулирования выходных параметров сети. То есть, регулирование параметров сети осуществляется не путем каких-либо перекоммутаций силовых фазных контуров, а
путем наведения в электромагнитных преобразователях разнонаправленных потенциалов со стороны тонкой обмотки фазных электромагнитных преобразователей посредством изменения их полярности подключения относительно толстой (силовой) его обмотки.
Устройства снабжены пофазными постоянно действующими Г-образными фильтрами, обеспечивающими значительное подавление помех, приходящих как из сети, так и при их генерации со стороны потребителя.
Нормализаторы выполнены по модульному принципу, на основе высококачественных комплектующих собственного изготовления. Высокие надежностные характеристики сводят к минимуму эксплуатационные издержки, которые связаны с протяжкой силовых присоединений не чаще одного раза в шесть месяцев.
Улучшить качество электроэнергии
Следует подчеркнуть, что важнейшая роль в обеспечении контроля качества электрической энергии отводится ее потребителям. Но до тех пор, пока они не будут знать, что происходит с качеством потребляемой ими электроэнергии и сколько средств они при этом теряют, ждать реальных подвижек в рамках энергосбережения в лучшую сторону не приходится.
Применение оборудования NORMEL является высокоэффективным инновационным техническим решением, направленным на обеспечение электропотребителей качественным электропитанием, соответствующим требованиям ГОСТ 32144 - 2013.
Нормализатор NORMEL позволяет
увеличить срок службы оборудования, устранить колебания и броски напряжения и сократить потребление электрической энергии до 24%. По сути, это устройство, улучающее качество электроэнергии во всех основных показателях.
- Все виды электрического оборудования, подключенные через нормализаторы NORMEL, будут функционировать максимально долго.
- Количество сбоев и простоев оборудования из-за некачественного электроснабжения будет сведено к минимуму или будет вовсе отсутствовать.
- Все производственные процессы будут максимально зачищены от производственного брака, который вызывает некачественное электроснабжение.
Нормализатор препятствует проникновению импульсных и высокочастотных помех, защищает подключенное к нему оборудование от токов перегрузки и преобразует электроэнергию сети в высококачественный продукт.
Нормализаторы, выпускаемые научно-производственным предприятием «АВЭК» с 2009 года, широко применяют в медицине, торговле, производствах, в банковской сфере и на железной дороге. Оборудование устанавливают в администрациях, дворцах культуры и местных университетах. Каких результатов оно помогает достичь? Вот только несколько примеров промышленного внедрения трехфазных нормализаторов NORMEL.
Стабилизирует работу медоборудования
При работе медицинского оборудования перепады напряжения недопустимы. Один такой скачок — и аппарат ИВЛ может дать сбой или выйти из строя. Стоит ли говорить о последствиях? Нормализатор NORMEL стабилизирует работу сложного медицинского и диагностического оборудования, устраняет сбои в электропитании и снижает затраты на электроэнергию до 18,5%.
Сокращает расходы на электроэнергию на предприятиях торговли

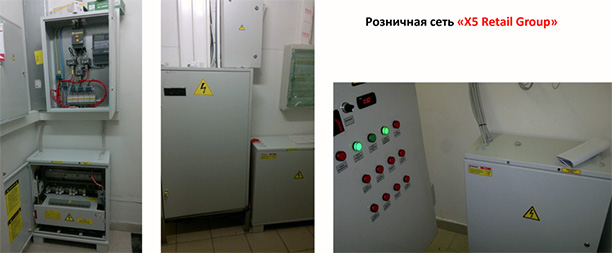

«Пятерочка», крупнейшая в России сеть продуктовых магазинов у дома, также использует нормализаторы NORMEL. Это решение позволило улучшить работу холодильного и компьютерного оборудования, приборов освещения и сократить потребление электроэнергии до 15% в каждом магазине.
«Центральный рынок» в Новосибирске занимает целых 2,7 гектара. С установкой нормализаторов сумму за электроэнергию в платежках удалось сократить на 16%.
Устраняет сбои электропитания на производстве
На
ЗАО «Волчихинский пивоваренный завод» c 2011 по 2015 годы установил на производственных участках 22 нормализатора общей мощностью 2830 кВА. Это позволило полностью исключить сбои питания электронного и технологического оборудования. Себестоимость электроэнергии на единицу продукции снизилась на 9,8 % , затраты на электроэнергию снизились на 18,5%.
На предприятии

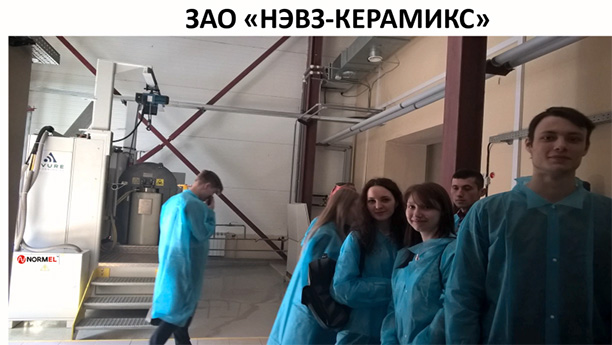

АО «НЭВЗ-КЕРАМИКС» печь, в которой изготавливали биокерамические протезы, регулярно давала сбой из-за просадки напряжения, из-за чего в брак отправлялась целая партия дорогостоящего материала. Одна такая потеря обходилась компании примерно в 2 миллиона рублей. В 2016 году АО «НЭВЗ-КЕРАМИКС» купила нормализатор NORMEL стоимостью 110 тысяч рублей. За пять лет с момента монтажа сбои в работе печи не повторялись, компания сэкономила в общей сложности порядка 25 миллионов рублей. Бонус — снижение потребления электроэнергии по счетчику на 16,5% ежемесячно.
Все протоколы применения устройств Normel можно посмотреть по ссылке:
https://normel-ural.ru/application-protocols
За энергоаудит платить не нужно
Оборудование NORMEL подходит для любого объекта энергопотребления мощностью от 18 до 400 кВА, и под заказ до 800 кВА.
— Электроэнергия — это сердце любого производства, — говорит директор официального представительства завода «АВЭК» в Челябинске Антон Руднев. — Можно закупать дорогостоящее оборудование, оптимизировать технические процессы, усовершенствовать всё по последнему слову техники в надежде, что это поможет снизить затраты компании. Но если не экономить на электроэнергии, результата не будет.
Понять, целесообразна ли для предприятия покупка нормализатора, поможет аудит.

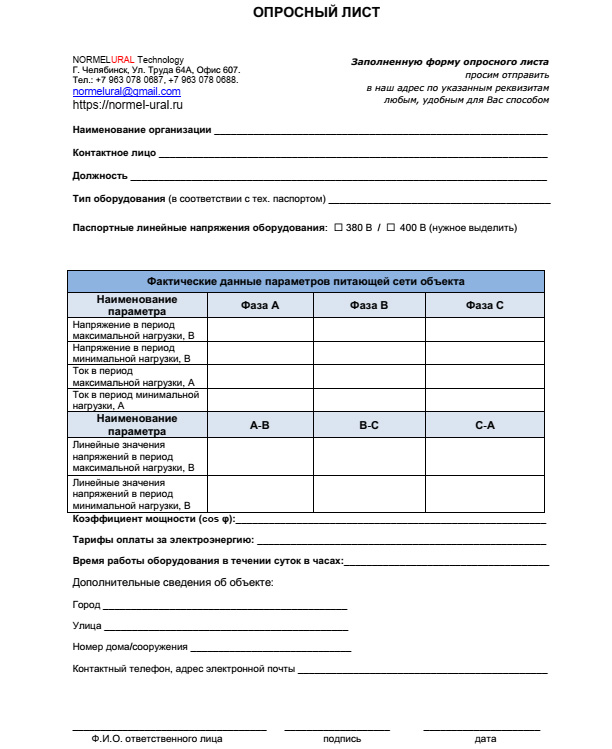

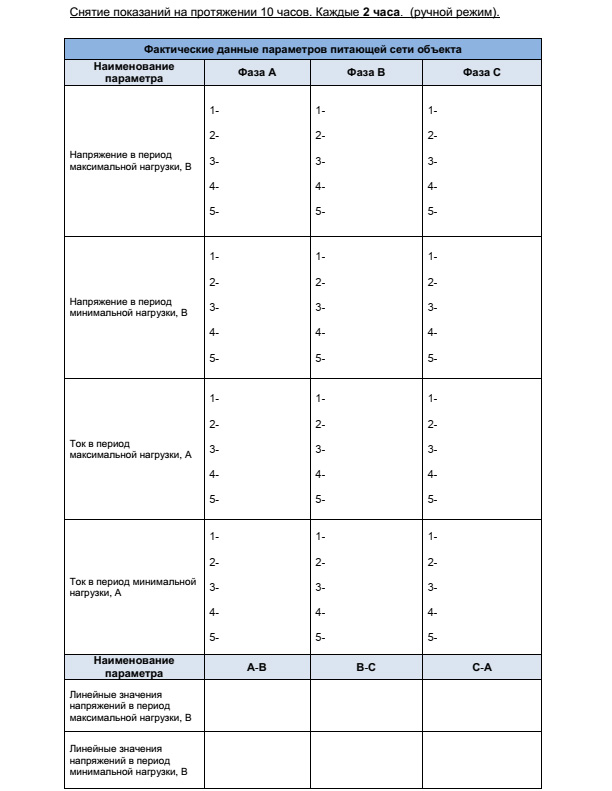

Если нет возможности провести энергоаудит выездным специалистом, то предлагается потребителю заполнить «Опросный лист». И уже на основании этих данных делается отчёт.
— В отчете мы прописываем, какое оборудование подойдет клиенту, его стоимость и срок окупаемости, в среднем это период от 8 месяцев до 2 лет, — рассказывает Антон Олегович
. — Также указываем размер экономии в денежном эквиваленте и в киловаттах.
Сейчас Normel Ural активно ведет переговоры о сотрудничестве с крупными челябинскими производственниками. Среди них — промышленная группа «КОНАР», медицинский центр «МЕДЕОР», здание вокзала «Челябинск-Главный», агрохолдинг «РАВИС» и ведущий поставщик мукомольной продукции в регионе, компания «СИТНО».
— Самый ощутимый экономический эффект от установки нормализаторов мы прогнозируем в «СИТНО», — комментирует Антон Руднев
. — На производственной площадке в Нагайбакском районе расположено 12 птичников, где выращивают бройлеров. По результатам аудита срок окупаемости оборудования составит всего 8 месяцев, за это время только с одного птичника компания сэкономит 270 тысяч рублей.
«Сможем экономить областной бюджет»
В будущем Normel Ural собираются выйти на административный уровень и обеспечить энергосберегающими нормализаторами муниципальные учреждения.
— В каждом муниципальном объекте есть программа энергосбережения и энергоэффективности, — объясняет Антон Руднев
. — Наше оборудование подпадает под ФЗ-261 «Об энергосбережении и о повышении энергетической эффективности, и о внесении изменений в отдельные законодательные акты Российской Федерации». Если мы установим оборудование на муниципальные объекты, то сможем экономить бюджет города.
У завода-изготовителя «АВЭК» уже есть опыт работы с властными структурами. Среди клиентов компании
«Государственный архив Новосибирской области» (ГАНО НСО, ГКУ),
«Новосибирская государственная научная библиотека»,
Новосибирский планетарий и многие другие.
Примеры применения устройств Normel и положительный эффект можно посмотреть по ссылке:
https://normel-ural.ru/application-examples
КПД ОБОРУДОВАНИЯ СОСТАВЛЯЕТ 99,7%, ТАК ЧТО ПОКУПКА УСТАНОВКА НОРМАЛИЗАТОРА ТОЧНО НЕ БУДЕТ БЕСПОЛЕЗНОЙ
