Шкафы автоматического ввода резерва питания (АВР)

Шкафы автоматического ввода резерва питания (АВР) В избранное

25 января 2024, 10:12

Назначение

Шкафы АВР предназначены для установки на объектах особой группы электроприемников I категории, бесперебойная работа которых необходима для безаварийного энергоснабжения производственных, коммунально-бытовых, банковских и других объектов энергопотребления.

Принцип действия

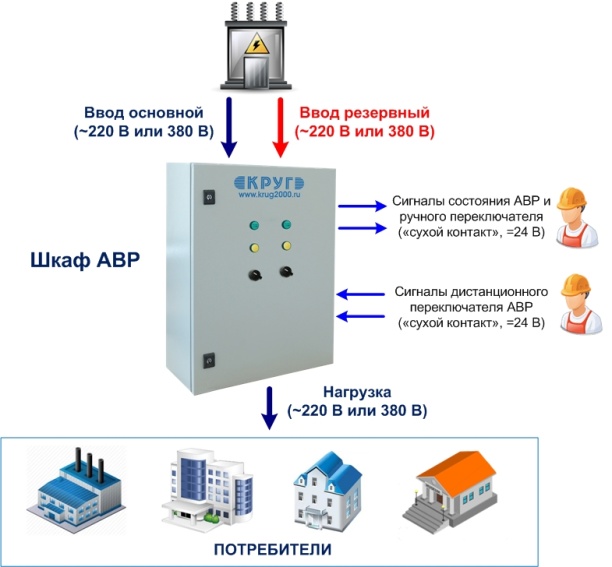

Электропитание потребителей АВР происходит в обычном режиме от основного ввода. Постоянный контроль наличия напряжения осуществляется в цепи основного (ВВОД №1) источника питания АВР. В случае пропадания напряжения на основном вводе АВР производит автоматическое переключение на резервный ввод. Реверсивная механическая блокировка АВР не допускает одновременное включение разных ВВОДов, что позволяет избежать короткого замыкания фаз с разными потенциалами.

Осуществляется световая индикация режима работы каждого ввода АВР. При восстановлении напряжения на основном вводе происходит автоматический возврат на него. Номинальный режим работы АВР как основного, так и резервного ввода – продолжительный.

Преимущества

Гарантированное переключение на резервное питание
Высокая надежность, основанная на современных технологиях
Автоматический режим работы
Большое количество контролируемых параметров
Минимальные требования к обслуживанию
Оптимальное соотношение цена / качество.

Органы управления и индикации

На лицевой панели шкафа установлены:

- световые индикаторы, сигнализирующие о наличии питания на вводах и состоянии АВР

- переключатели, предназначенные для выбора режима работы (автоматический и ручной), а в ручном режиме – для выбора работы от определенного ввода.

Также при необходимости возможен вывод дополнительной сигнализации с помощью СК – в операторную или на информационное табло (опция).

Модификации шкафов

ü Все модификации шкафов АВР комплектуются автоматикой отечественного производства. ü Возможно изготовление шкафов АВР, отличных от типовых модификаций по заданию Заказчика.

Шкафы АВР трехфазные (серия АВР3)

Линейка шкафов АВР3

Шкафы АВР3 предназначены для переключения трехфазной нагрузки с основного ввода на резервный. Типовые модификации трехфазных шкафов АВР3 разработаны в зависимости от мощности и тока.

Модификация шкафа	Максимальная мощность, кВт	Максимальный ток, А	Габаритные размеры (ВхШхГ), мм
АВР3-100-0	до 50	до 100	700 x 500 x 250
АВР3-80-0	до 40	до 80	700 x 500 x 250
АВР3-63-0	до 30	до 63	500 x 400 x 200
АВР3-50-0	до 25	до 50	500 x 400 x 200
АВР3-40-0	до 20	до 40	500 x 400 x 200
АВР3-32-0	до 16	до 32	400 x 300 x 200
АВР3-25-0	до 12	до 25	400 x 300 x 200

Основные технические характеристики

Номинальное рабочее напряжение Ue	380 В
Номинальное рабочее напряжение Ue цепей управления	220 В
Уровень защиты от пыли и влаги	IP54
Рабочая температура	от –5°С до +40°С

Дополнительные опции

Тип	Описание
ПКЛ-11	Приставка контактная ПКЛ-11-УХЛ4

Возможность вывода сигналов типа «сухой контакт» о режиме работы АВР.

Контролируемые параметры

· Контроль трехфазного напряжения в четырехпроводных сетях с нейтралью

· Контроль перенапряжения по любой из фаз от 240В до 298В (переключатель, 10 положений)

· Контроль снижения напряжения любой из фаз от 162В до 220В (переключатель, 10 положений)

· Контроль порядка чередования фаз

· Контроль обрыва фаз

· Контроль «слипания» фаз.

Шкаф АВР однофазный (серия АВР1)

Назначение Шкаф АВР1 предназначен для переключения однофазной нагрузки с основного ввода на резервный. Принцип действия Принцип действия основан на наличии напряжения на промежуточном реле, за счет которого производится переключение.

Модификации

Однофазный шкаф АВР1 имеет только одну модификацию в зависимости от мощности и тока.

Модификация шкафа	Максимальная мощность, кВт	Максимальный ток, А	Габаритные размеры (ВхШхГ), мм
АВР1-25-0	до 4,5	до 25	400 x 300 x 200

Основные технические характеристики

Номинальное рабочее напряжение Ue	220 В
Номинальное рабочее напряжение Ue цепей управления	220 В
Уровень защиты от пыли и влаги	IP54
Рабочая температура	от –5°С до +40°С
