Базовым элементом шкафов контроля и управления водозаборными скважинами (АСУС) является промышленный контроллер DevLink-C1000^®. Данный контроллер поддерживает широкий спектр открытых протоколов обмена данными, что позволяет легко интегрировать АСУС практически в любую информационно-управляющую систему Заказчика.

· Регулирование давления/расхода посредством управления преобразователем частоты (ПЧ), установленным внутри шкафа

· Технический учет потребленной насосом электроэнергии с помощью специализированной функции, встроенной в преобразователь частоты

· Возможность организации коммерческого учета потребляемой электроэнергии за счет установки внутрь шкафа трехфазного электросчетчика (опция) с автоматизированным съемом с него данных (как оперативных, так и архивных)

· Управление насосным оборудованием · Промежуточная алгоритмическая обработка собранных данных

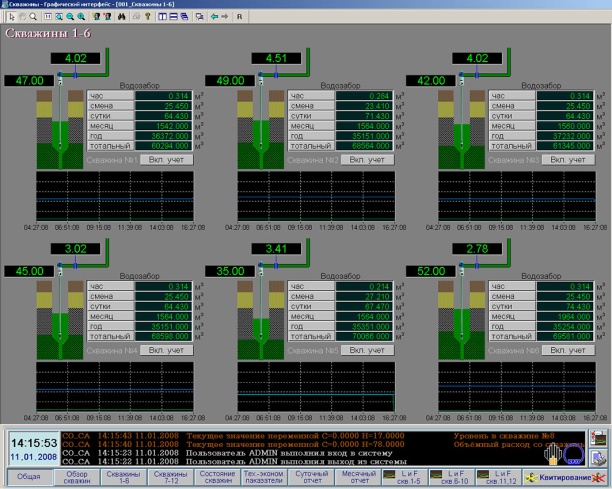

· Передача данных на верхний уровень в информационно-управляющие системы с использованием открытых протоколов обмена данными OPC (DA, HDA), МЭК-104, ModBus RTU/TCP, в том числе в SCADA КРУГ-2000^® по специализированным каналам связи

· Регистрация и промежуточное хранение собранных данных

· Представление оперативному персоналу собранной информации «по месту» с помощью панели управления.

· Автоматическое управление скважинным насосом

· Автоматизированный опрос подключенных к АСУС приборов учета, ПЧ и др. устройств по проводным цифровым каналам связи (RS232, RS485) и «физических» датчиков; хранение полученных данных, в т.ч. архивных

· Формирование собственных архивов (трендов) путем присвоения метки времени к полученным из прибора учета оперативным данным (DA) и сохранения этих данных в памяти контроллера

· Возможность осуществления технического и коммерческого (опционально) учета электроэнергии

· Управление производительностью насоса

· Защита насосного оборудования от «сухого» хода либо по давлению в напорном трубопроводе

· Опрос оборудования удаленных шкафов на других скважинах, расположенных в прямой видимости друг от друга по радиоканалу (433 МГц) (опционально)

· Индикация данных, собранных с приборов учета и «физических» датчиков «по месту» с помощью панели управления, установленной непосредственно на двери шкафа

· Передача оперативных и архивных данных на верхний уровень как по проводным (Ethernet), так и по беспроводным (GSM) каналам связи, в т.ч. с возможностью 100% «горячего» резервирования каналов связи

· Автоматический контроль диагностического состояния оборудования шкафа (самодиагностика) с передачей этой информации на верхний уровень.

Шкаф контроля и управления водозаборными скважинами состоит из следующих основных компонентов: Для одиночных скважин (базовая модель) шкафы оснащаются:

· Контроллер DevLink-C1000

· Частотный преобразователь с функцией ПИД-регулирования и функцией подсчета потребленной электроэнергии

· Блоки питания ~220В/=24В для контроллера, цепей датчиков и интерфейсов приборов учета.

Для многоскважинных систем (до 3 скважин) шкафы оснащаются: Головной шкаф: · Контроллер DevLink-C1000 · Радиомодем с выносной антенной · Частотный преобразователь с функцией ПИД-регулирования и функцией подсчета потребленной электроэнергии · Блоки питания ~220В/=24В для контроллера, цепей датчиков и интерфейсов приборов учета Ведомые шкафы: · Программируемое реле · Радиомодем с выносной антенной · Частотный преобразователь с функцией ПИД-регулирования и функцией подсчета потребленной электроэнергии · Блоки питания ~220В/=24В для контроллера, цепей датчиков и интерфейсов приборов учета

Опционально шкафы могут быть дооборудованы: · Электросчетчик Меркурий-230 · Источник бесперебойного питания · Графическая панель управления для индикации собранных данных «по месту»

· Простота монтажа

· Расширенный температурный рабочий диапазон

· Возможность автономной работы при потере связи с АРМ

· Возможность управления в ручном режиме по месту

· Возможность легкого встраивания АСУС в существующие автоматизированные информационно-управляющие системы

· Масштабируемость

· Возможность осуществления технического и коммерческого (опция) учета электроэнергии

· Учет водоресурсов

· Подсчет наработки насосного оборудования

· Технологические защиты насосного оборудования

· Передача данных по беспроводным (GSM) каналам связи

· Опрос соседних скважин по радиоканалу (433 МГц)

· Возможность подключения дискретных датчиков (в т.ч. охранной/пожарной сигнализации)

· Режим «сна» насоса и автоматический перезапуск

· Возможность посылки sms-уведомлений.
