В условиях эксплуатации магистральных газопроводов особое внимание уделяется качеству сварных соединений, поскольку они напрямую влияют на надежность и безопасность всей системы. Одним из ключевых факторов, способных нарушить стабильность сварочного процесса, является остаточная намагниченность металла труб.  Для предотвращения негативных последствий, связанных с магнитным полем, ПАО «Газпром» разработало временные технические требования к оборудованию для размагничивания труб и соединений труб под сварку. В данной статье рассматриваются основные положения этих требований, их структура, технические и эксплуатационные аспекты, а также порядок квалификационных испытаний.

Зачем нужно размагничивать трубы?

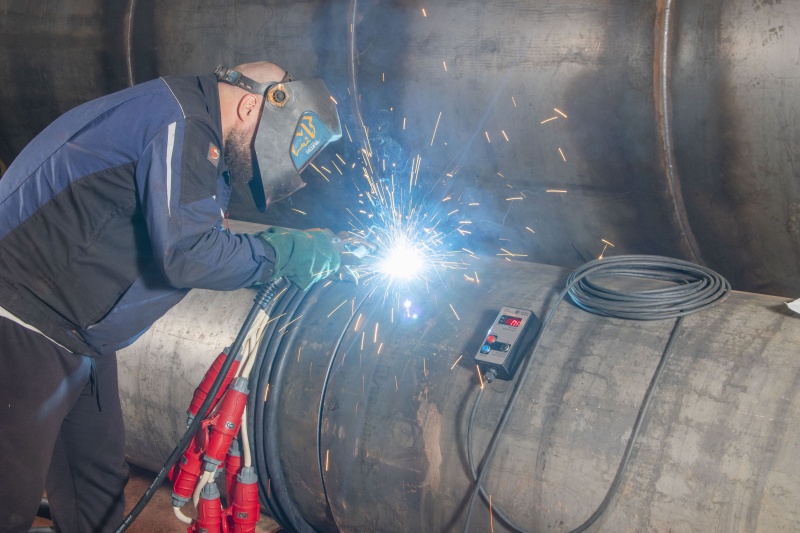

При проведении внутритрубной диагностики газопроводов используются магнитные снаряды, которые оставляют остаточное магнитное поле в стенках труб. Это поле может существенно повлиять на качество сварки: оно вызывает нестабильность горения дуги, увеличивает разбрызгивание металла и снижает качество шва. Поэтому перед сваркой трубопроводов, особенно высокого давления, необходимо проводить размагничивание.

Требования к оборудованию для размагничивания

Размагничивающее оборудование должно соответствовать следующим техническим и эксплуатационным требованиям:

- Остаточная намагниченность после размагничивания не должна превышать 20 Гс;

- Оборудование должно быть брызго- и пылезащищенным (IP 22);

- Должна быть обеспечена надежная фиксация органов управления, исключающая их случайное включение;

- Все корпусные части должны быть  заземлены;

- Оборудование должно поддерживать дистанционное управление;

- В цепи питания должно быть предусмотрено автоматическое отключение через предохранители или автоматы;

- Должно быть обеспечено ограждение частей под высоким напряжением.

Документация и сертификация

Оборудование должно быть снабжено полным пакетом документов:

- Технические условия;

- Паспорт и руководство по эксплуатации (для импортного оборудования — на русском языке);

- Документы должны соответствовать ГОСТ 2.601.

Технические параметры установок

Установки для размагничивания должны обеспечивать:

- Импульсный и компенсационный методы автоматического размагничивания;

- Возможность ручного и автоматического регулирования тока;

- Напряженность магнитного поля в сварном зазоре не менее 3000 Гс;

- Длительность процесса автоматического размагничивания — не более 10 минут;

- Возможность размагничивания труб диаметром до 1420 мм;

Климатические и механические требования

Оборудование должно быть устойчиво к внешним воздействиям:

- Степень защиты IP 22;

- Группа механической защиты не ниже М18;

- Климатическое исполнение УХЛ2 (от -40 до +40 °C);

- Работоспособность при влажности до 80% при +20 °C.

Рекомендуемая комплектация

- Размагничивающий аппарат (источник тока);

- Размагничивающие обмотки (соленоиды);

- Пульт дистанционного управления;

- Индикатор магнитного поля.

Квалификационные испытания

Квалификационные испытания проводятся совместно с головной экспертной организацией и включают:

- Проверку комплектности и технических характеристик;

- Соответствие требованиям безопасности и охраны труда;

- Проверку электрических, механических и пневмогидравлических систем;

- Оценку качества размагничивания по остаточной намагниченности и отсутствию эффекта «магнитного дутья».

Размагничивание труб — это важный этап подготовки к сварке, который напрямую влияет на качество и надёжность газопровода. ПАО «Газпром» установило строгие требования к оборудованию, его техническим характеристикам, комплектации и условиям эксплуатации. Эти требования обеспечивают устранение остаточной намагниченности, стабильность сварочной дуги, и как следствие отсутствие дефектов шва и соответствие нормам безопасности. Соблюдение указанных положений гарантирует высокое качество ремонта и долговечность газопроводов.

Компания НЕВА-Техника разрабатывает и производит все линейку устройств  для размагничивания труб, от компенсационных магнитов до автоматических комплексов, применяемых в тяжелых полевых условиях.

Узнать подробнее о устройствах размагничивания можно на сайте производителя: НЕВА-Техника
