Основной целью работы НПО «МИР» в прошедшие 1,5–2 года являлась трансформация модели интеллектуальной системы учета (ИСУ) под нормативные требования, сформулированные в ФЗ № 522 и ПП РФ 890.

Ключевые изменения как модели системы, так и архитектуры приборов учета связаны с двумя особенностями развития ИСУ, диктуемыми ФЗ № 522:

• точечная установка интеллектуального прибора учета и включение его в систему сбора;
• резкий рост объема собираемой информации с ИПУ в соответствии с минимальными техническими требованиями, установленными ПП РФ № 890.

Решение «в лоб» данной задачи заключается в переходе на 2-уровневую систему с использованием GSM/NBiOT модулей связи. Однако такое решение ведет к резкому росту эксплуатационных затрат сетевой или сбытовой компании на оплату счетов за связь, поэтому коллективом инженеров и программистов НПО «МИР» был реализован принципиально новый, «гибридный» подход к развитию системы. Данный подход заключается в возможности гибкой трансформации создаваемой заказчиком системы из 2-уровневой в 3-уровневую и возможности отказа от УСПД за счет:

1. Интеграции во все интеллектуальные приборы учета МИР С-05, МИР С-04 и МИР С-07 максимального количества модулей связи — GSM, ZigBee, PLC (одновременно до трех модулей связи).
2. Реализации во всех типах приборов учета МИР С-05, МИР С-04 и МИР С-07 со встроенным модулем GSM функции GSM-шлюза и координатора (базовой станции) беспроводной сети ZigBee и/или координатора сети PLC.
3. Реализации задачи резервирования функции координатора (автоматическое переключение приборов учета к другому координатору в случае отказа основного).

Использование «гибридных» ИПУЭ с функцией GSM-шлюза и координатора Zigbee и PLC сетей, позволяет реализовать следующий сценарий развития ИСУ:

На первом этапе создания ИСУ на фидере 0,4 кВ или в МКД устанавливается хотя бы один гибридный ИПУЭ с модулем GSM и ZigBee и/или PLC.

На втором этапе, по мере замены существующих счетчиков, идет установка ИПУЭ уже без модулей GSM, которые включаются в ИСУ через ИПУ с функцией GSM-шлюза и координатора ZigBee и/или PLC.

На третьем этапе можно при необходимости или по требованию регулятора установить УСПД и организовать включения ИПУ в систему через УСПД, заблокировав SIM-карты, установленные в ИПУ.

От 3-го этапа можно и отказаться, т.к. проведенные натурные испытания и пилотные проекты показали работоспособность данного технического решения в объеме около 150 ИПУЭ в рамках одного GSM-шлюза и координатора беспроводной сети ZigBee, при этом объем собираемой информации соответствует требованиям ПП РФ № 890.

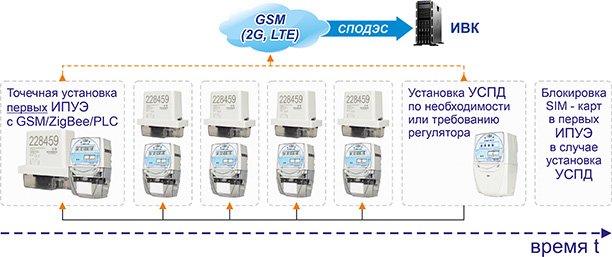

Рис. 1. Сценарий создания ИСУ под точечную установка ИПУ по ФЗ №522

Достигнуть такого результата удалось за счет перехода на новое поколение беспроводной технологии ZigBee диапазона 2,4 ГГц — ZigBee PRO 2015. Высокая канальная (250 кБит/с) и информационная скорость передачи данных позволяют получать информацию с уровня ИСУ практически в режиме реального времени.

В случае использования канала PLC количество подключаемых приборов учета к одному «гибридному» ИПУЭ должно быть сокращено до 100 с целью соответствия объема собираемой информации требованиям ПП РФ 890.

Работоспособность нового подхода к созданию ИСУ уже проверена на ряде пилотных внедрений, например, в проекте ИСУ в МКД ООО «Газпром энергосбыт Брянск»:

1. Объект пилотного проекта — 9-этажный панельный дом, 6 подъездов.
2. Точечно установлено 93 ИПУЭ по разным подъездам и этажам, из них один — это однофазный ИПУЭ со встроенным GSM-модемом и функцией шлюза/координатора.
3. Обеспечена 100%-ная собираемость информации по каналу PLC.
4. Канал ZigBee работает только в рамках одного подъезда, в котором установлен ПУ/шлюз МИР С-05 (сигнал не проникает между подъездами — глухие железобетонные перекрытия).

Проект ИСУ МКД ПАО «Самараэнерго»:

1. Объект пилотного проекта — 9-этажный кирпичный дом.
2. Комплексно установлено 179 однофазных ИПУЭ МИР С-05, 2 трехфазных ИПУЭ прямого включения МИР С-04 и 4 трехфазных ИПУЭ косвенного включения МИР С-07.
3. Сбор информации осуществляется через 2 однофазных ИПУЭ МИР С-05 c функцией шлюза-координатора (встроенными модемами GSM, PLC и ZigBee).
4. Канал ZigBee устойчиво работает только в рамках одного подъезда, в котором установлен ПУ/шлюз МИР С-05, связь с ПУ в смежных подъездах неустойчивая (кирпичные перекрытия имеют лучшие показатели проницаемости по сравнению с железобетонными перекрытиями).

Реализация разработанного НПО «МИР» гибридного подхода позволит сетевым и сбытовым компаниям оптимизировать как капитальные, так и эксплуатационные затраты на строительство ИСУ и адаптировать систему к любым изменениям законодательства РФ.

Генеральный конструктор НПО «МИР» Денис КОВАЛЬ
