Газета "Энергетика и промышленность России" | № 06 (170) март 2011 года

Компрессорное оборудование Enerproject для ГТУ на примере ПГУ-ТЭС «Москва-Сити»

Реализуя энергетические проекты, важно с расчетом на перспективу выбрать оборудование, позволяющее с наименьшими затратами обеспечивать электричеством и теплом современные комплексы производственных, офисных и жилых зданий.

Эффективная работа газотурбинной электростанции простого и когенерационного типа или парогазовой установки невозможна без надежной системы подготовки топливного газа.

Успешно решать задачу подготовки топливного газа на ГТЭС позволяет оборудование, производимое швейцарской компанией ENERPROJECT. В России технологии ENERPROJECT представляет компания «ЭНЕРГАЗ», входящая в холдинг ENERPROJECT group. На сегодня география поставок и эксплуатации оборудования охватывает большую часть российской территории – от западных границ (Белгородская и Курская области), через Европейскую и Северную части страны, углубляясь на Восток – в Ханты-Мансийский автономный округ, вплоть до Талаканского месторождения Республики Саха (Якутия).

Начиная с 2005 года, когда на ГТУ Белгородской ТЭЦ «Луч» были введены в эксплуатацию две первые в России дожимные компрессорные установки ENERPROJECT, специалисты компании «ЭНЕРГАЗ» накопили значительный опыт по монтажу и пусконаладке этого оборудования.

Специалисты компании «ЭНЕРГАЗ» осуществляют не только консультационную поддержку в режиме 24/7 (круглосуточно, семь дней в неделю), но и обеспечивают полное техническое сопровождение ДКУ ENERPROJECT, включая их гарантийное и постгарантийное обслуживание. Для этого созданы три сервисных центра со складами запасных частей в Москве, Сургуте и Белгороде. В каждом из этих городов базируются бригады сервисных инженеров, которые готовы оперативно, в максимально короткие сроки прибыть на объект для проведения технических работ. В центральном офисе компании также работает отдел по подготовке технической документации на русском языке, включая инструкции, руководство по эксплуатации ДКУ, а также весь набор паспортов на оборудование в соответствии с нормами и стандартами РФ. На сегодня созданы все условия для применения газодожимного компрессорного оборудования ENERPROJECT в различных проектах энерго- и теплоснабжения.

Блочное исполнение станции позволило разместить оборудование на крайне ограниченной территории

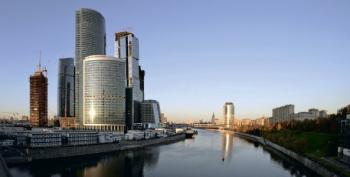

Один из таких примеров – реализация проекта по применению газодожимных компрессорных установок ENERPROJECT для энергообеспечения комплекса офисных зданий Московского международного делового центра (ММДЦ) «Москва-Сити».

ТЭС ММДЦ расположена в Центральном административном округе Москвы. Именно этим обусловлено, что в проект данной станции заложена высокоэффективная, экологически чистая технология парогазового цикла на базе ГТУ SGT-800 Siemens, предназначенная для выработки в базовом режиме электрической и тепловой энергии.
Годовой полезный отпуск электроэнергии составляет более 1,5 миллиарда кВт-ч. Получаемое при производстве электроэнергии тепло (до 4 тысяч Гкал в сутки и более 800 тысяч Гкал в год) поступает в тепловые сети для отопления офисных и производственных помещений и жилых зданий. Природный газ является основным и резервным топливом ТЭС. Особенность данного проекта заключается в снабжении адресного потребителя – ММДЦ «Москва-Сити» электрической энергией как напряжением 110 кВ, так и по кабельным линиям – 20 кВ.

Для снабжения топливным газом газотурбинных установок 2-й очереди ТЭС «Международная» были установлены три ДКУ ENERPROJECT в модульном исполнении. ДКУ поставлялись в максимальной заводской готовности. В результате, после возведения компрессорных установок на фундамент, все работы по шефмонтажу и пусконаладке с вводом в промышленную эксплуатацию заняли не более полутора месяцев. При этом компания «ЭНЕРГАЗ» выполнила все требования генподрядчика:
• оборудование после сборки прошло заводские испытания на производстве в Швейцарии, в ходе которых были проверены все основные элементы, включая маслосистему, кабельные линии, срабатывание клапанов, тестирование системы автоматического управления, испытания на плотность и герметичность;
• для монтажа и запуска компрессорных установок в работу заказчик провел минимальный объем работ (изготовление фундамента, подвод питающего напряжения, подключение газовых трубопроводов);
• ДКУ полностью автоматизированы и не требовали дополнительной ручной настройки для отладки корректного взаимодействия различных систем оборудования;
• работы осуществили высококвалифицированные сервисные инженеры.

Как уже отмечалось, ТЭС «Международная» находится в центре города. Поэтому ДКУ изготавливались в специальном звукоизолирующем укрытии, позволяющем соблюдать необходимые экологические нормы. Площадка для ДКС, также из‑за плотной городской застройки, имела ограниченные размеры. Однако благодаря компактному исполнению (все оборудование на единой раме, включая отсек управления), а также переводу системы АВО на крышу установок удалось «вписаться» в предложенную площадь.

ДКС созданы на базе винтовых маслонаполненных компрессоров фирмы Grasso (Германия). С учетом высоких требований производителей турбин к качеству газообразного топлива в них используется надежная многоступенчатая система фильтрации газа.

Схема действия газодожимной компрессорной станции следующая: две установки работают в базовом режиме параллельно на общую магистраль, третья ДКУ находится в горячем резерве. Система резервной ДКУ заполнена газом, функционирует маслосистема, поэтому время ее запуска минимально. Резервный компрессор выходит на полную мощность менее чем за 40 секунд, и давление газа в системе нагнетания сохраняется в норме.

Входное давление в компрессорные установки – 0,15 МПа (абс.), выходное – 3,0 МПа (абс.). Общая производительность ДКС составляет 18 000 м3/ч. Для стабильного давления нагнетания на всех режимах работы газотурбинного двигателя производительность в ДКС регулируется в диапазоне от 0 до 100 процентов. Это обеспечивается за счет золотникового клапана компрессора, а также дополнительной байпасной линии, которая позволяет работать даже при отсутствии расхода газа. Благодаря автоматическому регулированию двух этих систем исключается пульсация газа на выходе из установки, в связи с чем не требуется дополнительных ресиверов после ДКС. Это позволяет экономить площади и финансы.

Блок-модули имеют климатическое исполнение УХЛ1, имеют необходимые системы жизнеобеспечения: обогрев, вентиляцию технологического помещения и отсека управления, системы газодетекции, пожарообнаружения и пожаротушения на основе CO2. Система охлаждения обеспечивает надежную работу оборудования в диапазоне температур –40…+40 °C. Управление ДКС осуществляется с центрального щита управления парогазовой электростанцией.

После окончания гарантийного срока на оборудование между компанией «ЭНЕРГАЗ» и ТЭС «Международная» был заключен контракт на осуществление постгарантийного технического обслуживания.

Пользуясь возможностью, компания «ЭНЕРГАЗ» приглашает к сотрудничеству специалистов проектных организаций, предприятий ТЭК, строительной отрасли, ЖКХ и других отраслей промышленности, применяющих технологии газоподготовки в своих энергетических проектах.

Компрессорное оборудование Enerproject для ГТУ на примере ПГУ-ТЭС «Москва-Сити»




105082, Москва,
Б. Почтовая ул., 34, стр. 8
Тел. +7 (495) 589‑36‑61
Факс: +7 (495) 589‑36‑60
е-mail: info@energas.ru
www.energas.ru
