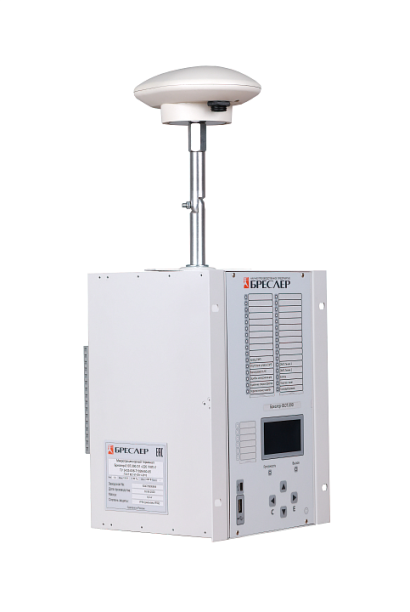

Аппаратный комплекс локации места повреждения состоит из двух терминалов серии «Бреслер-0107.090», расположенных по концам ЛЭП и канала связи. Синхронизация устройств дает возможность определения места аварии волновым методом, который исключает влияние неточного описания параметров ЛЭП на результат расчета.

Помимо волнового метода в терминалах реализованы двухсторонние и односторонние параметрические алгоритмы ОМП, использующие для расчета зафиксированные во время аварии токи и напряжения. Оценка расстояния до места повреждения осуществляется на основании анализа аварийных величин предполагаемой точки повреждения благодаря использованию алгоритмической модели линии.

Терминалы ОМП фиксируют расстояние до места повреждения, вид замыкания, дату и время возникновения повреждения. Результаты сохраняются в журнале событий, рассчитанном на 100 записей. Дополнительно терминалы имеют встроенный регистратор аварийных процессов с собственными пусковыми органами и общим временем записи осциллограмм не менее 10000 с.

Пуск терминалов производится встроенными пусковыми органами, которые контролируют текущие токи и напряжения, а также их симметричные составляющие. Кроме этого, устройство имеет дискретный вход для внешнего запуска, а также контактный выход. Контакты выходного реле замыкаются при запуске устройства.

Процесс определения места повреждения

При установке одного терминала возможно ОМП только для одностороннего замера с выдачей результатов на дисплей терминала и, при наличии связи, удалённому диспетчеру.

Если установлено и работоспособно всё оборудование, одновременно выполняется расчёт места повреждения волновым и двухсторонним дистанционными методами.

В случае пропадания связи со спутниками, обеспечивающими синхронизацию, осуществляется двухстороннее ОМП по параметрам аварийного режима. При исчезновении связи между терминалами каждый из них самостоятельно выполняет односторонний расчёт. Результат ОМП выводится на дисплеи терминалов и передаётся диспетчеру.

Устройства «Бреслер-0107.090» рекомендованы для установки на протяженных ЛЭП при наличии измерительных трансформаторов тока и напряжения на линии. Совокупность различных алгоритмов расчета обуславливает высокую надежность и эффективность результатов ОМП.

Ключевые преимущества:

В терминалах предусмотрено резервирование канала связи с противоположным концом, диагностика каналов связи, светодиодная индикация потери связи со спутником и неудачного соединения с терминалом противоположной ПС.
