Данная ячейка разработана в 1961 г проектным институтом в Нижнем Новгороде, для нужд энергетики Советского Союза. Это разработка была настолько удачной, что используется до сих пор, и явилась основой для целой серии модернизаций и новых разработок для К – 59Н-АЭ.

Ячейка К-59Н-АЭ производится в НПФ Альянс- Электро в климатическом исполнении ХЛ 1 ( наружное исполнение) , что не требует модульного здания. Конструктив данной ячейки предполагает, что одна ячейка может служить как линейным отводом (кабельным или воздушным), так и вводной ячейкой, ячейкой для измерительного трансформатора или трансформатора собственных нужд – в зависимости от заложенного в нее оборудования.

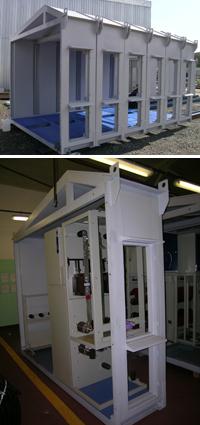

Каркас ячейки представляет собой сварную конструкцию, при создании которой используются : швеллер 10П и профильная труба 100 х 50 х 5 (мм). Замкнутые пустоты заполняются современными теплоизолирующими материалами (например: isover). Крыша, дверная панель, глухая панель и сами двери собираются из гнуто- сварных конструкций, с применением стального листа от 2 до 3 мм.

Для организации отходящих линий в полу ячейки предусмотрены пустоты ( до 6 шт), которые закрыты заглушками до момента использования и заполнены так же теплоизолирующим материалом.

Для сборки (состыковки) ячеек в КРУН ( комплектное распределительное устройство наружного исполнения) в полу каждой ячейки предусмотрен лючок, который устанавливается после окончания работ. Образовавшийся замкнутый объем заполняется теплоизолирующим материалом. После сборки смежные швеллеры также заполняются изолируются и закрываются нащельниками, отбортовки на кромках закрываются гнутыми закрытиями, посаженными на силиконовый герметик. Главные цепи ячеек КРУН коммутируются высоковольтными выключателями, которые устанавливаются на выкатных элементах. Выкатной элемент ячейки также служит разъединителем между главными цепями и сборной шиной КРУН. В ячейки КРУН на выкатные элементы могут устанавливаться выключатели различных производителей ( вид выключателя зависит от пожелания клиента: например- VD4, BB/ TEL, ВБЭК и т.д.). Так же в ячейке предусмотрена система вентиляции, отопления, освещения и охранная сигнализация. Крайние ячейки КРУНа закрываются торцевыми закрытиями, снабженными дверями и технологическими лючками под сборную шину. Приборы отопления и освещения крепятся к стенам и потолку ячеек с помощью саморезов. Ячейка грунтуется и окрашивается антикоррозийными лакокрасочными материалами. Цвет покрытия может быть светло-серый и синий - фирменные цвета НПФ «Альянс –Электро» или по желанию заказчика .

На данный момент ячейка К-59-ХЛ1 является одной из самых распространенных для наружной установки. По конструктивным особенностям и присоединительным элементам К-59 Н-АЭ ничем не отличается от ячеек использующихся на подстанциях со времен Советского Союза, т.е. они взаимозаменяемы.

Применение передовых производственных процессов, современных технологий утепления позволяет достичь максимального качества при минимальной цене. НПФ «Альянс-Электро» является надежным деловым партнером в области производства и поставки электротехнической продукции, способным выполнять самые сложные работы на высоком профессиональном уровне в сжатые сроки. Все специалисты работающие на предприятии являются компетентными профессионалами своего дела. Продукция НПФ «Альянс-Электро» отвечает высоким требованиям, предъявляемым к качеству и надежности, что подтверждено соответствующими испытаниями и опытом эксплуатации. Предприятие проводит гибкую ценовую политику, рассматривает различные формы оплаты продукции, работает на основе доверия к постоянным клиентам.

Нашими заказчиками являются крупные комбинаты, нефтяные и газовые компании, РАО «ЕЭС» России, ОАО «Газпром».
