Новые компактные корпуса и распределительные шкафы Rittal

Благодаря сериям AX и KX компания Rittal полностью переработала свой ассортимент компактных распределительных шкафов и корпусов, превратив их в системные решения

Уже почти 60 лет компактный распределительный шкаф AE компании Rittal является самой популярной в мире системой корпусов. Этот корпус считается прототипом и родоначальником серийных распределительных шкафов.

Корпус постоянно совершенствуется, и на сегодняшний день миллионы таких шкафов используются практически во всех отраслях промышленности. Теперь же компания Rittal полностью переработала свой ассортимент компактных распределительных шкафов и корпусов, превратив серии AX и KX в системное решение.

Ввиду изменившихся за последние годы требований к корпусной технике компания Rittal приняла решение основательно переработать ассортимент своей продукции. Активное внедрение цифровых технологий и повышение степени автоматизации процессов приводят к тому, что число применяемых датчиков и исполнительных устройств постоянно растет. В результате внутри корпуса приходится размещать большое число компонентов, при этом возрастает количество кабелей, которые заводятся через фланш-панель внутрь. Шкафы AX обеспечивают выполнение этих требований за счет увеличения фланш-панели на 35 %. Возрастает и плотность монтажа в корпусе, так как многие компоненты становятся все более компактными. Компания Rittal подробно изучила эти и многие другие потребности клиентов при подготовке к модернизации своей продукции и учла их при разработке новых компактных распределительных шкафов и корпусов. Также были приняты во внимание многочисленные отзывы клиентов, полученные компанией Rittal в прошлые годы. В частности, к ним относятся пожелания по упрощению процессов проектирования и обработки в сборочном цехе.


Снижение сложности упрощает проектирование

Более простая конструкция обладает преимуществами уже на этапе разработки. Этот аспект компания Rittal также учла в своих новинках. Теперь клиентам предлагается одна серия компактных распределительных шкафов, а не две, как прежде, – при этом без ущерба и компромиссов в отношении размеров или области применения. В случае компактных корпусов количество серий сократилось с трех до одной. Например, новый компактный распределительный шкаф серии AX заменяет шкафы AE и CM. А вместо компактных корпусов серий KL, EB и BG теперь предлагаются корпуса KX. Уменьшение ассортимента деталей снижает уровень сложности и упрощает проектирование.

На сегодняшний день для проектирования электрических схем чаще всего применяется ПО EPLAN Electric P8, а для 3D-проектирования – EPLAN Pro Panel. Еще одним ключом к высокой эффективности всех процессов – от этапов проектирования и производства до ввода в эксплуатацию – является сквозная доступность используемых данных. Наличие высококачественных 3D-моделей используемых компонентов значительно упрощает повседневную работу, позволяя обойтись в последующих процессах обработки без таких ручных операций, как ввод данных. Проектировщики могут скачать соответствующие данные новых компактных распределительных шкафов и корпусов с сайта Rittal или на портале Eplan Data Portal.

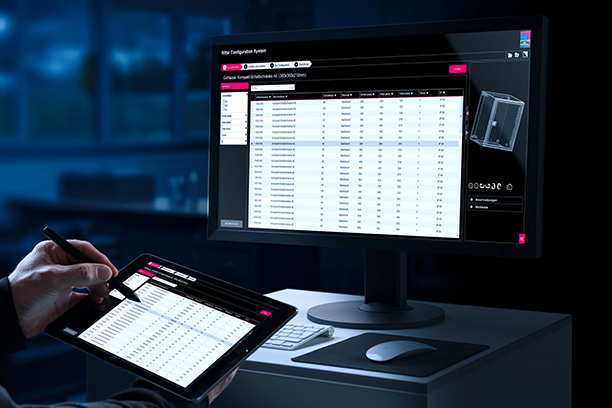

Легче и быстрее всего это можно сделать путем подбора конфигурации и заказа оборудования с использованием Rittal Configuration System. В основе конфигуратора лежат электронные версии нормативных документов. Функция проверки совместимости и целесообразности скрывает от пользователя все неподходящие компоненты. Выбранные компоненты можно сразу же разместить на соответствующих местах в 3D-модели, которую предоставляет конфигуратор. В этом случае место резервируется и не может использоваться для других компонентов. Чтобы учесть все необходимые отверстия для выбранных аксессуаров, конфигуратор позволяет создавать процедуру механической обработки. Вырезы, болты или гайки – в трехмерной модели можно учесть и отразить все возможности механической обработки. По завершении сконфигурированные таким образом распределительные шкафы и корпуса вместе со спецификациями можно напрямую перенести в ПО для 3D-проектирования. Разу­омеется, CAD-данные можно также использовать непосредственно в производстве, например, для изготовления плоских деталей с применением центра обработки Rittal Perforex.


Высокая гибкость благодаря системному подходу

В новом компактном распределительном шкафу лучше реализовано заземление монтажной панели и двери. Так, например, заземление в передней части монтажной панели можно смонтировать после завершения основного монтажа. Обновлены настенные крепления, которые теперь легко монтируются с внешней стороны корпуса, а не изнутри, как было раньше. Это значительно снижает риск повреждения при транспортировке, поскольку выступающие настенные крепления теперь можно устанавливать непосредственно на месте монтажа. Их можно установить даже после монтажа всех компонентов в компактный распределительный шкаф или корпус. Кроме того, теперь монтаж настенных креплений не влияет на степень защиты корпуса.

Компактные распределительные шкафы AX впервые стали системным решением и обеспечивают пользователю новый уровень гибкости и универсальности при монтаже внутренних компонентов. Фланш-панели, через которые внутрь компактного распределительного шкафа снизу заводятся кабели, значительно увеличились в размере. В зависимости от модели их площадь возросла в среднем на 35 % по сравнению с предшественниками.

Сейчас довольно часто возникают ситуации, когда не удается разместить на фланш-панели отверстия для ввода всех кабелей. В результате требуется обработка двух деталей – фланш-панели и корпуса. Благодаря новым увеличенным фланш-панелям необходимость в обработке корпуса отпадает.

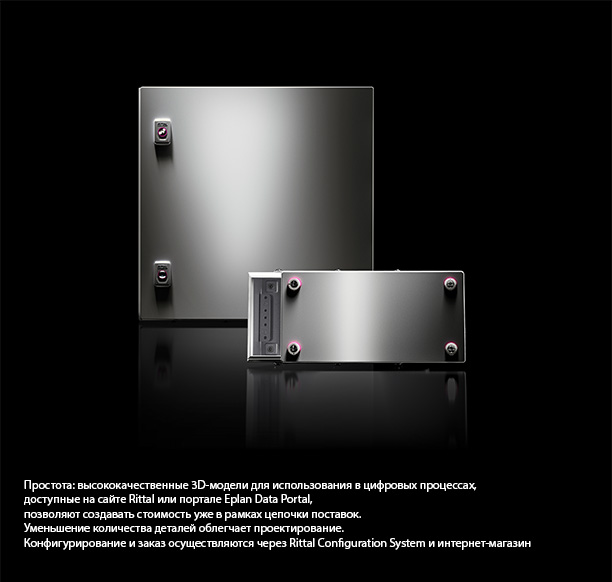

Простота: высококачественные 3D-модели для использования в цифровых процессах, доступные на сайте Rittal или портале Eplan Data Portal, позволяют создавать стоимость уже в рамках цепочки поставок. Уменьшение количества деталей облегчает проектирование. Конфигурирование и заказ осуществляются через Rittal Configuration System и интернет-магазин



Дополнительную универсальность обеспечивают выпуклости в боковых стенках. За счет этого установка шин для внутреннего монтажа становится еще проще, а точность позиционирования возрастает. Монтаж с геометрическим замыканием положительно сказывается на устойчивости и, соответственно, безопасности даже в условиях динамических нагрузок. Кроме того, концевые выключатели дверей, фиксаторы дверей, клеммные рейки, светильники для распределительных шкафов можно устанавливать на шины для внутреннего монтажа без механической доработки корпуса.

Дополнительные преимущества: благодаря фиксированному расстоянию между шинами можно использовать комплектующие от шкафов серии VX25. Механическая доработка распределительных шкафов при этом не требуется. Производители оборудования могут монтировать комплектующие также на перфорированных рейках дверей. Например, можно установить шину для фиксации кабелей, если на двери монтируются такие элементы управления, как кнопки или выключатели. Новые функции позволяют более эффективно использовать пространство в компактном распределительном шкафу.


Разнообразные решения для любых требований

Благодаря широкому ассортименту новых компактных распределительных шкафов AX и компактных корпусов KX вы сможете подобрать подходящее решение для любой задачи. Если необходимо разместить небольшое количество компонентов, подойдут компактные корпуса KX, размеры которых начинаются от 150×150×80 мм. Корпуса KX и AX представлены широкой линейкой типоразмеров, которые можно выбрать в соответствии с количеством и размером компонентов. Максимальный размер компактных распределительных шкафов серии AX —1000×1400 мм в нескольких вариантах глубины (от 210 до 400 мм). В общей сложности серия AX представлена почти в 40 типоразмерах. Большинство моделей доступны в исполнениях из окрашенной листовой стали или нержавеющей стали. Таким образом, пользователь может легко подобрать корпус, лучше всего отвечающий его требованиям.

Новые компактные распределительные шкафы и корпуса – пример того, что компания Rittal внимательно отслеживает меняющиеся потребности своих клиентов, обусловленные активным внедрением цифровых технологий и повышением степени автоматизации. Таким образом, производители оборудования, пользующиеся всеми этими преимуществами, смогут открыть для себя новые перспективы.
