Построение сетей связи в распределительном электросетевом комплексе

ПАО «МРСК Центра» как управляющая организация ПАО «МРСК Центра и Приволжья» способствует дальнейшему внедрению цифровых технологий.

Основная задача энергетиков неизменна: это бесперебойное, качественное энерго­снабжение потребителей. Однако на каждом новом отрезке времени решать ее приходится в том числе с учетом новой технологической базы. Одним из приоритетных направлений деятельности ПАО «МРСК Центра» и ПАО «МРСК Центра и Приволжья» (входят в группу компаний «Россети») в настоящий момент является создание цифровой сети в рамках государственной программы «Цифровая экономика Российской Федерации». Цифровизация электросетевого комплекса позволит достичь качественно нового уровня в области надежности, доступности, эффективности и клиентоориентированности без дополнительной нагрузки на потребителя.

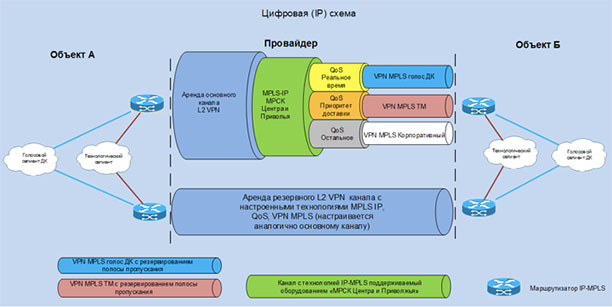

Масштабная цифровизация сети связи в электроэнергетике ставит перед ИТ-подразделениями МРСК Центра и МРСК Центра и Приволжья, развивающими и эксплуатирующими телекоммуникационную инфраструктуру, непростую задачу по выбору правильного пути среди многообразия современных технологий построения сетей связи. У специалистов ИТ-подразделений есть четкое понимание, что от выбора технологии зависит будущее развития сетей связи на многие годы. Необходимо учесть множество факторов, специфичных для сетей электроэнергетики в части развития транспортных сетей и сетей центров обработки данных. Сейчас существуют как сети, уже зарекомендовавшие себя, – MPLS-IP, MPLS-TP, различные сети на OTN-технологиях, так и прогрессивные развивающиеся сети на технологиях SDN. В своем выборе в компаниях остановились на отработанной годами в сетях операторов связи и отлично зарекомендовавшей себя технологии MPLS-IP. Опыт операторов связи был адаптирован под нужды и специфику сетей связи электроэнергетики. Специалисты отработали технологию в пилотном РСК и приступили к внедрению в инфраструктуре двух компаний. В своем выборе мы учитывали немаловажный фактор того, что оборудование MPLS-IP поддерживает развивающиеся современные технологии SDN.

В рамках концепции по цифровизации распределительной сети энергетики в компаниях определены четыре основных направления внедрения цифровых технологий сетей связи и передачи данных:

1) развитие автоматизированных систем технологического управления (АСТУ) на подстанциях 35‑110 кВ;

2) автоматизация распределительных сетей 6‑10 кВ;

3) внедрение интеллектуального учета;

4) развитие сетей связи и создание по его стандартам мультисервисной сети связи.

Очевидно, что все элементы сети должны быть связаны каналами информации. Среда передачи управляющих воздействий должна быть не менее надежной, чем сами электрические сети. Первые три из перечисленных направлений внедрения цифровых технологий невозможны без поэтапной реализации четвертого пункта – без развития сетей связи, являющихся скелетом всей цифровизации. Объемы информации велики, и способов передачи информации также огромное количество – от спутниковой и радиорелейной связи до оптоволоконных линий. Как сделать так, чтобы создание и последующая эксплуатация этих каналов не стала тяжелым финансовым бременем? Как использовать уже имеющиеся каналы более эффективно? Где взять и как подготовить квалифицированный персонал для решения этих задач?

В текущей ситуации стираются грани между узконаправленными специалистами служб релейной защиты и автоматики, учета электроэнергии, связи и телекоммуникаций, инженерами-системотехниками в части реализации ими способов передачи информации. Сегодня для данной задачи должен быть использован универсальный инструмент. Все службы должны использовать общую телекоммуникационную инфраструктуру для сбора и передачи полного объема информации от сигналов телемеханики до данных учета энергопотребления. Это должно происходить в единых информационных системах, по единым надежным резервируемым каналам передачи информации, т. е. необходимо создание так называемой мультисервисной сети связи и передачи данных.



О том, что за единой мультисервисной сетью связи будущее, очевидно уже не первый год. Чтобы идти в ногу со временем в технологии построения систем связи и передачи данных, специалисты МРСК Центра и МРСК Центра и Приволжья провели ряд мероприятий.

Разработан Системный проект связи, который определил общий вектор создания и развития сети по единым стандартам. Мультисервисная сеть связи (далее МСС) – это единая цифровая интеллектуальная, автоматически резервируемая сеть связи, полностью удовлетворяющая требованиям бизнеса по технологической и корпоративной связи, требованиям безопасности, управляемая из единого центра. Проектирование велось с учетом текущего технического состояния сети связи. В рамках проекта предусмотрены работы по оснащению узлов связи исполнительных аппаратов, филиалов, РЭС, подстанций маршрутизаторами, коммутаторами, каналообразующим оборудованием, оптическими каналами связи. В процессе разработки Системного проекта были определены требования к архитектуре МСС, к сегментам сети, к используемым протоколам передачи данных, оконечному оборудованию.
Уже сейчас можно сказать, что по своим возможностям, надежности, общим затратам на эксплуатацию единая МСС значительно превосходит физически и морально устаревшие сети связи предыдущих поколений.

Основными эффектами от реализации МСС стали:

1. Повышение надежности сети связи (внедрение новых технологий, полная наблюдаемость, новый уровень по отказоустойчивости за счет автоматической диагностики, резервирования и гибкой маршрутизации);

2. Улучшенная безопасность (единые стандарты, единый защищенный центр управления, разделение (сегментирование) сетей разных сервисов);

3. Снижение затрат OPEX (снижение количества администраторов, обслуживающих сеть, снижение затрат на аренду каналов связи);

4. Снижение затрат CAPEX (снижение инвестиционных затрат за счет уменьшения количества каналообразующего оборудования).

В результате полной реализации проекта будет обеспечена транспортная среда связи и передачи данных для всех объектов инфраструктуры сетевых компаний ПАО «МРСК Центра» и ПАО «МРСК Центра и Приволжья».

Специфика энергетики накладывает свои ограничения при внедрении инноваций. Это ограничения по времени возможного отключения каналов связи, согласование отключений оборудования с Системным оператором, повышенные требования по надежности и необходимость аттестации используемого оборудования. Поэтому МСС идет планомерно и поэтапно.

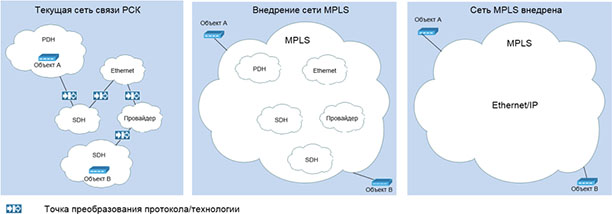

Реализация проекта создания МСС разбита на 3 этапа.

На первом этапе будет использована вся имеющаяся инфраструктура, которая требует минимальной модернизации для перехода на МСС. И здесь следует отметить, что выбор технологии MPLS-IP способствует минимизации затрат. 50‑80 % оборудования в РСК поддерживает выбранную технологию MPLS-IP. Требуется минимальная модернизация программной и аппаратной составляющих. Приобретая недостающее оборудование для реализации полноценной сегментации сети, компании реализуют политику безопасности. Все объекты, где оборудование позволяет, включаются в МСС. Все вновь закупаемое оборудование соответствует стандарту МЭК 61850. Результат: МСС охватывает центральные узлы связи, узлы связи всех ПО и РЭС и 300 подстанций. На этих объектах уже можно использовать все преимущества МСС.



На втором этапе охватываются все объекты с построенной цифровой сетью связи (объекты с IP / SDH / PDH сетями). Модернизируется текущая инфраструктура, приобретается недостающее оборудование для приведения инфраструктуры к требованиям регламентирующей документации и стандарта МЭК 61850. Реализуется сегментация и одновременно внедряется МСС на всех объектах, не охваченных первым этапом, но обладающих цифровой сетью связи. В качестве канального оборудования на переходном этапе используется текущее устаревшее оборудование сетей связи. На втором этапе дополнительно в МСС включаются 274 объекта.

Третьим этапом современной сетью связи охватываются все объекты компаний, модернизируется текущая инфраструктура с заменой всего устаревшего оборудования, не удовлетворяющего требованиям регламентирующих документов и МЭК 61850. Строятся каналы связи до всех объектов. Вся инфраструктура приводится к требованиям регламентирующих документов и стандарта МЭК 61850. На третьем этапе подключаются 4749 объектов.

Занимаясь построением цифровой сети, в компании пришли к выводу о необходимости качественного изменения знаний и квалификации персонала, участвующего в процессе построения и последующей эксплуатации сетей нового поколения. В компании проводится постоянная подготовка персонала по использованию современных протоколов и технологий, налаживаются более тесные контакты с производителями оборудования. Кроме того, учитывая опыт последних лет по инцидентам информационной безопасности в критически важных инфраструктурах и сетях электроэнергетики, организовано тесное взаимодействие с департаментом безопасности по интеграции средств защиты на всех уровнях МСС.

Опыт внедрения мультисервисной сети связи на принципах и технологиях, отработанных в МРСК Центра и Приволжья, в инфраструктуре МРСК Центра встретил поддержку и заинтересованность технического блока управляющей организации, и есть надежда, что синергия опыта и компетенций двух компаний даст результат в более короткие сроки.

Все изложенные аспекты позволяют ПАО «МРСК Центра» и ПАО «МРСК Центра и Приволжья» уверенно смотреть в будущее в части цифровой трансформации энергетического комплекса.
