ОАО «Маяк» специализируется на производстве и реализации обойных бумаг, картонов для плоских слоев гофрокартона, бумаги-основы внутреннего слоя бумажно-слоистого пластика.

В связи с увеличением совокупного объема производства продукции предприятиями холдинга «Маяк» (г. Пенза) возникла потребность в дополнительных энергетических ресурсах. Было принято решение о реализации проекта «Собственной генерации» с установкой газовых турбин и котлов-утилизаторов для производства электрической и тепловой энергии. Объем инвестиций составил более 2 млрд. рублей. Для этих целей было организовано общество с ограниченной ответственностью «Маяк-Энергия» – дочернее предприятие ОАО «Маяк».

Научно-производственной фирмой «КРУГ» в рамках этого масштабного проекта разработаны техническое задание на АСУ ТП и проектная документация, выполнены инжиниринговые работы, произведена поставка программного обеспечения и комплекса технических средств, осуществлено внедрение системы.

На сегодняшний день ГТУ ТЭЦ ООО «Маяк-Энергия» представляет собой одну из самых экономичных и экологически чистых теплоэлектростанций в Поволжском регионе с установленной электрической мощностью 22,4 МВт и установленной тепловой мощностью 35 Гкал/ч.

АСУ ТП ГТУ ТЭЦ «Маяк-Энергия» предназначена для управления тремя энергоблоками.

В состав каждого энергоблока входят:

·        газотурбинная установка типа SGT-300 с номинальной мощностью 7,494 МВт

·        котел-утилизатор Е-20-0,8-170 производства с производительностью сухого насыщенного пара 20 т/ч (при рабочем давлении 0,8 МПа (абс.) и рабочей температуре 170°С

·        дожимная компрессорная установка мощностью 470 кВт и производительностью 3150 нм3/час.

Помимо этого, АСУ ТП ГТУ-ТЭЦ осуществляет управление общестанционным оборудованием (блок отключающей арматуры, установка нейтрализации стоков, компрессор сжатого воздуха, вспомогательное оборудование) и электротехническим оборудованием (ГРУ 10 кВ, ГРУ 6 кВ и РУСН 0,4 кВ).

На первом этапе выполнены работы по автоматизации двух энергоблоков, общестанционного и электротехнического оборудования. На втором этапе выполнены работы по вводу в эксплуатацию третьего энергоблока.

АСУ ТП ГТУ ТЭЦ «Маяк-Энергия» создана для:

·        Обеспечения надежного и эффективного автоматизированного управления основного и вспомогательного оборудования ТЭЦ в нормальных, переходных, аварийных режимах работы

·        Увеличения срока службы оборудования, повышения уровня надежности, безопасности и экономичности процессов выработки тепловой и электрической энергии

·        Сокращения времени пусковых операций и времени простоев по причине отказов основного оборудования за счет использования функций диагностики

·        Оптимизации технологического процесса за счет реализации сложных алгоритмов управления и регулирования

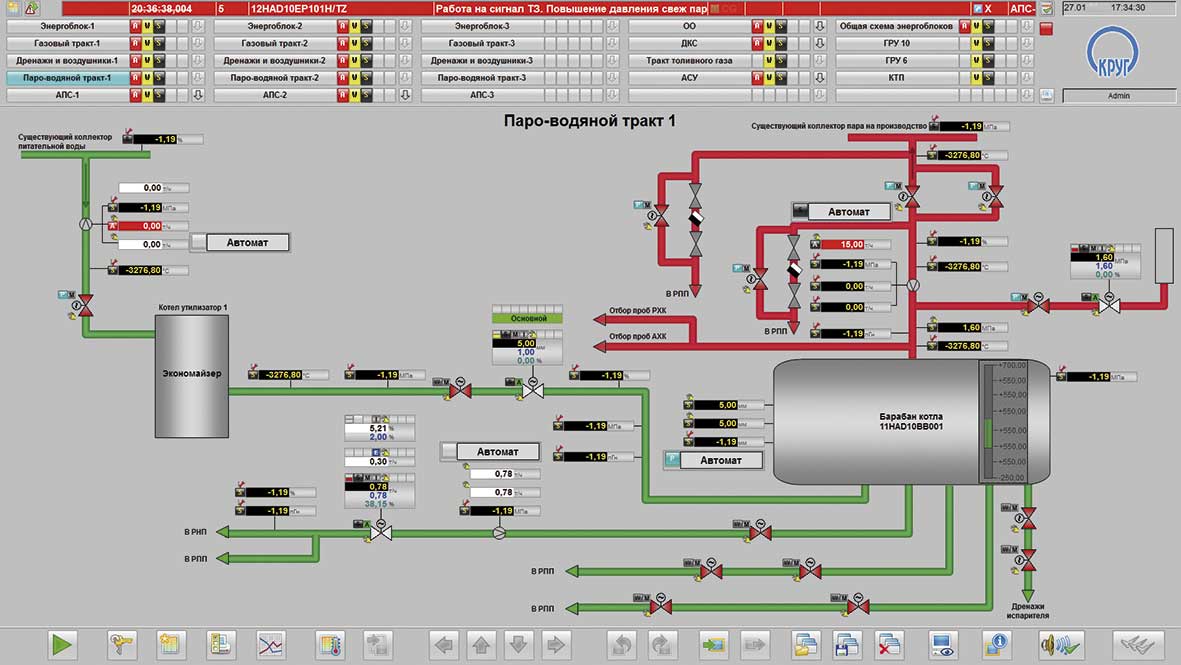

·        Создания единого центра управления всеми подсистемами ТЭЦ (рис.1), включая газотурбинную установку, котел-утилизатор, дожимную компрессорную установку, блок отключающей арматуры, установку нейтрализации стоков, компрессор сжатого воздуха, вспомогательное и электротехническое оборудование.

АСУ ТП выполняет следующие функции:

·        Сбор, архивирование и предоставление информации о состоянии оборудования ТЭЦ

·        Дистанционное управление исполнительными механизмами

·        Поддержание требуемых значений параметров системы с помощью программных регуляторов

·        Технологические защиты и блокировки для безопасного включения оборудования в работу

·        Регистрация аварийных ситуаций

·        Селективное управление дожимными компрессорными станциями в зависимости от режимов работы энергоблоков

·        Управление электротехническим оборудованием (выключателями)

·        Формирование отчетных документов

·        Защита от несанкционированного доступа к функциям системы

·        Предоставление данных в локальную сеть предприятия посредством Web-интерфейса

·        Синхронизация системного времени абонентов системы с помощью сервера единого времени TimeVisor.

Архитектура и компоненты

АСУ ТП ГТУ ТЭЦ имеет трехуровневую архитектуру.

К первому (нижнему) уровню относятся датчики аналоговых и дискретных сигналов, первичные преобразователи, регулирующая и запорная арматура, электроприводы исполнительных механизмов, блоки РЗА и приборы учета.

Второй (средний) уровень включает шкафы управления котлами-утилизаторами №1 и №2, шкафы управления общестанционным оборудованием на базе промышленных микропроцессорных контроллеров, которые осуществляют сбор, обработку информации и непосредственное управление исполнительными органами и электроприводами механизмов.

Третий (верхний) уровень включает в себя резервируемый сервер, две рабочие станции оператора (АРМ 1 и АРМ 2), станцию инженера АСУ ТП, станцию архивирования и средства передачи данных (сетевое оборудование для организации связи между оборудованием АСУ ТП ГТУ-ТЭЦ).

К верхнему уровню также относятся АРМ ГТУ №1 и АРМ ГТУ №2.

Требуемую точность привязки системного времени всех абонентов к единому астрономическому времени обеспечивает сервер единого времени TimeVisor™ производства НПФ «КРУГ».

Информационная мощность системы:

• входных аналоговых параметров (физических) – 158
• входных дискретных параметров (физических) – 598
• выходных дискретных параметров (физических) – 221
• контуров автоматического регулирования – 8
• входных аналоговых параметров (RS-485) – 86
• входных дискретных параметров (RS-485) – 193
• входных аналоговых параметров (TCP/IP) – 140
• входных дискретных параметров (TCP/IP) – 59.

АСУ ТП ГТУ обеспечивает координированное управление оборудованием во всех предполагаемых режимах выработки и отпуска электроэнергии и пара: пуски, режимы работы на заданных параметрах, переходные режимы, остановы. Внедрение позволило объединить несколько подсистем, тем самым обеспечить контроль и управление всем оборудованием ТЭЦ из одного центра управления.

C 1992 г. компания НПФ «КРУГ» в тесном сотрудничестве со своими партнерами выполнила более 1000 проектов автоматизации в различных отраслях, в т.ч. более 550 на объектах энергетики. Среди них – внедрения, связанные с автоматизацией газотурбинных установок на базе российского программно-аппаратного комплекса ПТК КРУГ-2000^® (ПТК КРУГ-2000^®):

·        Автоматизированная система управления технологическими процессами газотурбинной электрической станции Южно-Нюрымского нефтяного месторождения (ОАО «Сургутнефтегаз»). Выполнены следующие работы: проектирование шкафов управления и верхнего уровня АСУ ТП, поставка программно-технического комплекса, шефмонтажные и пусконаладочные работы, оказание информационно-консультационных услуг по вопросам работы системы.

• Автоматизированная система комплексного учета энергоресурсов газотурбинной установки Казанской ТЭЦ-3. Запуск нового энергоблока мощностью 405 МВт состоялся в рамках комплексной модернизации Казанской ТЭЦ-3.

• Тренажерный комплекс для оперативного персонала газотурбинной электростанции ГТЭС-16ПА Зауральской ТЭЦ (БГК).
