Siemens локализует в России газовую турбину мощностью 118 МВт

Тема номера Даниил МИХАЙЛОВ, Александр ГАРМИДЕР, ООО «Сименс Технологии Газовых Турбин»
Рис. 1. Соглашение подписали генеральный директор СТГТ Нико Петцольд и Кацуми Коджири (MHPS)

Российское дочернее предприятие ООО «Сименс Технологии Газовых Турбин» (СТГТ) представляет новый продукт на отечественном энергетическом рынке – газовую турбину Н-100 мощностью 118 МВт, производимую по лицензии Mitsubishi Hitachi Power Systems (MHPS). Газовая турбина Н-100 положительно зарекомендовала себя в эксплуатации на тепловых электростанциях в Японии.

Подписание лицензионного соглашения

В марте 2017 г. СТГТ и MHPS подписали лицензионное соглашение на передачу в СТГТ прав на продажу, изготовление, монтаж, пусконаладку и сервисное обслуживание газотурбинной установки Н-100 мощностью 118 МВт для применения на тепловых электростанциях на территории Российской Федерации, а также в Армении, Грузии, Таджикистане, Кыргызстане и Молдавии (рис. 1).

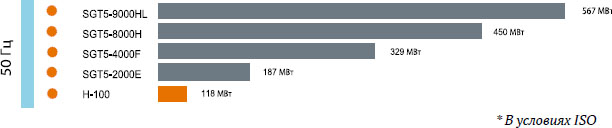

Рис. 2. Продуктовая линейка больших газовых турбин СТГТ мощностью более 60 МВт



Наличие данного соглашения и его практическая реализация позволили расширить продуктовую линейку СТГТ и предлагать локальную стационарную ГТУ мощностью 118 МВт (в условиях ISO) с высокой эффективностью, надежностью, маневренностью, низкими выбросами и оптимальной стоимостью сервисного обслуживания в соответствии с требованиями рынка.

Стоимость ГТУ и сервисного обслуживания соответствуют ожиданиям рынка.



Локализация

Одним из приоритетных направлений по продвижению ГТУ Н-100 в РФ является ее локализация для соответствия российским требованиям. В лицензионном соглашении предусмотрена поэтапная программа локализации для плавной передачи технологии.

В СТГТ предполагается изготавливать две ГТУ Н-100 в год начиная с 2020 г.

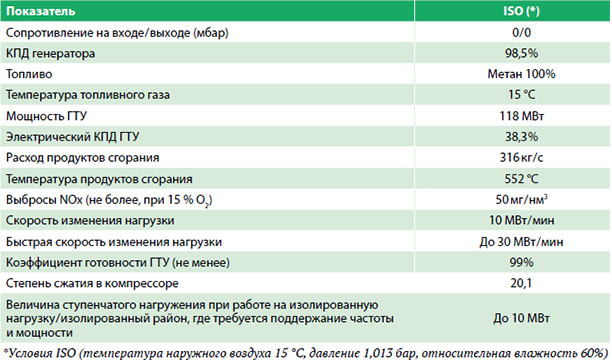

Технические характеристики H-100

Всего в эксплуатации на тепловых электростанциях в Японии находится восемнадцать ГТУ Н-100 (50, 60Гц). Еще три ГТУ Н-100 будут введены в эксплуатацию до 2019 г. включительно. Суммарная наработка парка ГТУ Н-100 превышает 430 тыс. часов (на май 2018 г.).

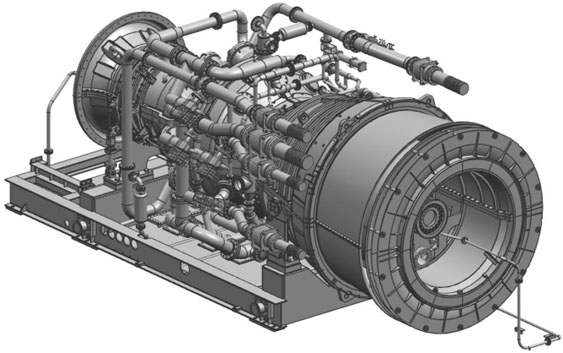

Рис. 3. Газовая турбина Н-100 на базовой раме



Газовая турбина Н-100 – стационарная, двухвального типа, без редуктора, предназначенная для работы на природном газе, с возможностью работы на жидком топливе (рис. 3).

Корпус газовой турбины имеет горизонтальный разъем. Частота вращения компрессора с турбиной высокого давления составляет 4580 об / мин, силовой турбины с генератором 3000 об / мин (для 50 Гц). В состав осевого компрессора входят ВНА и поворотные лопатки второй и третьей ступени, всего 17 ступеней. Степень сжатия в компрессоре составляет 20,1. В состав низкоэмиссионной камеры сгорания входят десять жаровых труб. Турбина высокого давления содержит 2 ступени, силовая турбина – также 2 ступени. Температура перед турбиной соответствует уровню 1300°С, применяется воздушное охлаждение лопаток направляющего аппарата первой-третьей ступени и рабочих лопаток первой-второй ступени. Масса газовой турбины с базовой рамой, всасывающей и выхлопной камерами составляет 215 тонн.

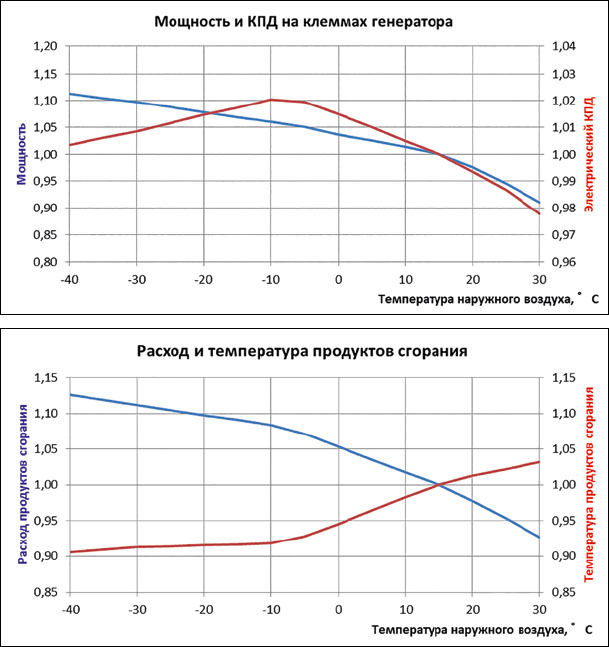

Зависимость мощности, электрического КПД, выхлопной температуры и расхода продуктов сгорания от температуры наружного воздуха представлены на рис. 4.

Рис. 4. Типовые зависимости параметров / показателей ГТУ от температуры наружного воздуха

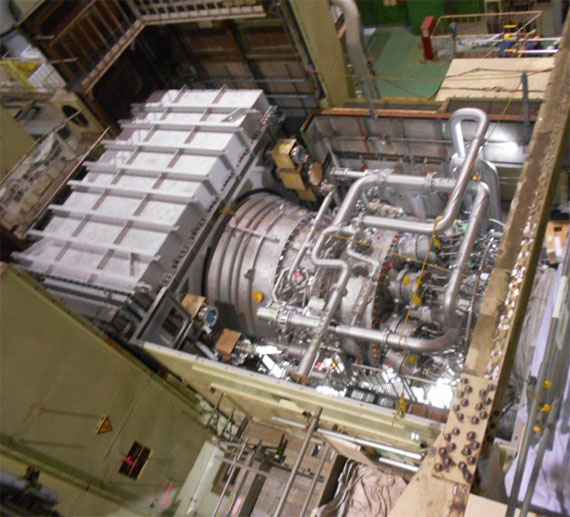

Рис. 5. Газовая турбина Н-100 на ТЭС «Футсу», Япония



  Внешний вид газовой турбины Н-100 на ТЭС «Футтсу», Япония, представлен на рис. 5.



Сервисное обслуживание

Сервис ГТУ осуществляется на месте установки (ТЭС).

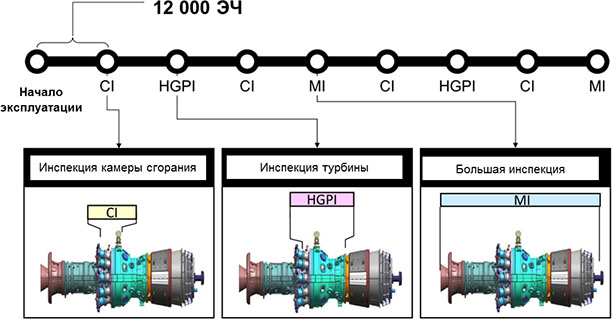

Идеология стандартного сервисного обслуживания представлена на рис. 6.

Рис. 6. Стандартная идеология сервисного обслуживания



Наработка между инспекциями стандартно составляет 12 000 эквивалентных часов эксплуатации. Интервалы между инспекциями и условия проведения инспекций могут быть оптимизированы для специфических условий отдельного проекта. Ресурс газовой турбины составляет 200  000 экв. часов (около 25 лет работы в базовом режиме), после этого требуется проведение обследования с целью продления ресурса.

СТГТ при поддержке MHPS будет выполнять сервисное обслуживание ГТУ Н-100 с постепенным увеличением доли локальных работ и компонентов, с применением производственных мощностей своего завода.



Участие в ДПМ-2 / КОМ

СТГТ видит себя поставщиком ГТУ для новой программы модернизации электростанций (ДПМ-2) и связывает большие надежды с возможностью применения в ней Н-100. Использование Н-100 также может быть оправдано в КОМ-проектах и для независимой генерации.

Реализация может быть выполнена по нескольким вариантам: пиковая ГТУ, ГТУ ТЭС с газо-водяным подогревателем, в составе стандартной ПГУ, работа на котел-утилизатор для генерации пара в общий коллектор, работа по сбросной схеме, при модернизациях ПСУ на базе паро-газовых технологий, ПГУ для замещения паросиловых блоков на базе ПТУ типа Т или К, и др.

Особый интерес для применения ГТУ Н-100 могут представлять проекты, где: 1) не требуется резервное (аварийное) топливо (сокращение затрат на модуль второго топлива и станционное хозяйство жидкого топлива); 2) требуется круглогодичная тепловая нагрузка в соответствии с выходными показателями Н-100 (например, работа на ПТУ с нагрузкой ГВС); 3) необходима надежная и высокоэкономичная ГТУ мощностью около 100…120 МВт.

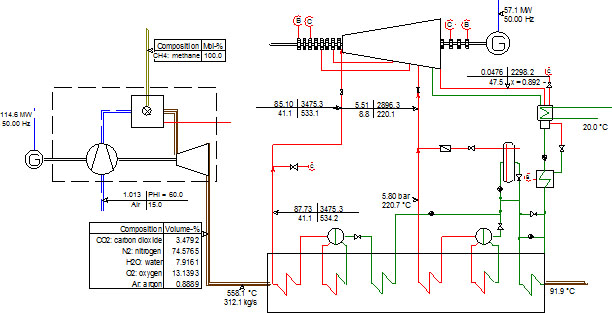

Рис. 7. Пример теплового баланса конденсационной ПГУ (1+1) на базе Н-100



На рис. 7 представлен пример теплового баланса конденсационной ПГУ (1+1) на базе Н-100 с оптимизированной по стоимости ПТУ: мощность и КПД ПГУ составляют 172 МВт и 56,2 % (брутто, при условиях ISO наружного воздуха).



Семинар по Н-100

Осенью 2018 г. на заводе СТГТ при участии MHPS планируется провести семинар по ГТУ Н-100 для потенциальных заказчиков, разработчиков ТЭО, проектных институтов, представителей государственных органов и всех тех, кто интересуется этим оборудованием. Во время семинара будет возможность получить необходимую информацию по продукту и использовать ее в дальнейшей работе, например при подготовке ТЭО или запросов на предоставление ТКП.



Заключение

Современный завод СТГТ в Ленинградской области, открытый в 2015 г. и оснащенный самым современным оборудованием, уже успешно занимается локализацией газовых турбин SGT5-2000Е и SGT5-4000F. Теперь очередь за Н-100 – газовой турбиной мощностью 118 МВт, разработанной на основе японских технологий и с локализацией в России. Н-100 может найти применение в приближающемся ДПМ-2, например, в качестве газотурбинной надстройки при модернизации конденсационных / теплофикационных паросиловых блоков по паро-газовой технологии либо в составе новых ПГУ / ПГУ со сбросом продуктов сгорания в котлоагрегат, обеспечивая оптимальный САРЕХ и ОРЕХ.





Mitsubishi Hitachi Power Systems, Ltd (MHPS, штаб-квартира находится в Иокогаме, Япония) – совместное предприятие, созданное в феврале 2014 г. Mitsubishi Heavy Industries, Ltd. и Hitachi, Ltd., объединившими свою деятельность в тепловой генерации и других видах бизнеса, связанных с этим направлением.

Сегодня MHPS входит в число ведущих мировых поставщиков оборудования и услуг на рынке электроэнергии с капиталом в 100 млрд иен и 20 тыс. сотрудников во всем мире.
Продукция компаниии MHPS включает в себя электростанции комбинированного цикла (ПГУ) и с внутрицикловой газификацией угля (IGCC), газовые / угольные и работающие на жидком топливе тепловые электростанции, котлоагрегаты, электрические генераторы, газовые и паровые турбины, геотермальные электростанции, системы контроля качества воздуха, вспомогательное оборудование электростанций и топливные элементы.

Подробная информация по продукции MHPS представлена на официальном сайте компании www.mhps.com




ООО «Сименс Технологии Газовых Турбин» (сокр. ООО «СТГТ») – совместное предприятие Siemens AG (65 %) и ПАО «Силовые машины» (35 %), было основано в 2011 г. для локального изготовления, поставки, ввода в эксплуатацию, сервисного обслуживания и модернизации ГТУ мощностью более 60 МВт, а также ПТУ в комплектной поставке с ГТУ.

Головной офис компании, завод по производству стационарных газовых турбин, цех по восстановлению лопаток и удаленный мониторинговый центр для диагностики технического состояния ГТУ располагаются в Ленинградской области (Горелово). Также имеется офис в Москве.

За семь лет существования ООО «СТГТ» были реализованы проекты по поставке, вводу в эксплуатацию, модернизации и сервисному обслуживанию ГТУ типа ГТЭ-160 / V94.2, SGT5-2000E, SGT5-4000F и SGT5-4000F 1S. Непосредственно на заводе изготовлены девять газовых турбин типа SGT5-2000E, а также различные ГТУ-компоненты, такие, как, например, ротор для SGT5-4000F для нужд сервиса, для заказчиков в Российской Федерации и за рубежом.

У компании имеется портфель контрактов на поставку, сервисное обслуживание / модернизацию ГТУ, а также на восстановление лопаток ГТУ. Проводится работа по локализации ГТУ для соответствия требованиям российского рынка.

Подробная информация по продукции СТГТ представлена на официальном сайте компании по адресу www.siemens.ru / gas-turbines
