Приоритетным направлением работы ОАО «Электроприбор» в последние годы является разработка линейки приборов контроля качества электроэнергии (КЭ).

Это инновационные разработки, не имеющие полных аналогов в России. Линейка приборов базируется на измерении всех электрических параметров традиционных подстанций, включая измерение и контроль параметров КЭ и технический учет. В более сложных устройствах помимо вышеописанного функционала добавляется коммерческий учет электроэнергии, что позволяет в одном приборе измерять все электроэнергетические параметры взамен установки целого ряда приборов равнозначного функционала.

Линейку приборов для контроля параметров КЭ производства ОАО «Электроприбор» можно классифицировать следующим образом.

Приборы для полного контроля параметров КЭ по классу А:

• стационарные щитовые;
• панельные;
• переносные (мобильные).

 Приборы для частичного (ограниченного) контроля параметров КЭ:

• стационарные щитовые;
• на DIN-рейку.

Рассмотрим классификацию приборов для контроля параметров КЭ более подробно.

Полный контроль параметров КЭ

Стационарные щитовые приборы. В 2015 г. ОАО «Электроприбор» совместно с ЗАО «ИТЦ Континуум» разработало и серийно выпускает одни из самых передовых в России инновационные универсальные приборы серии ЩМК96 и ЩМК120С, служащие для:

• измерения всех электрических параметров сети;
• контроля показателей КЭ на соответствие установленным нормам по классу А (ГОСТ 30804.4.30‑2013);
• технического и коммерческого учета электроэнергии.

Ключевые преимущества ЩМК96 и ЩМК120С:

1) многофункциональность;
2) снижение эксплуатационных затрат за счет многофункциональности прибора и большого межповерочного интервала:
• на обслуживании находится только 1 прибор;
• сокращение количества приборов в обменном фонде;
• удобство калибровки и поверки из‑за единообразия оборудования;
• упрощение проектирования и монтажа за счет сокращения количества и номенклатуры применяемого оборудования;
• легкость установки устройства на распределительных щитах. Возможность использования в составе комплектных решений с повышенной плотностью компоновки.
3) в приборах реализованы следующие инновационные решения:
• резервирование питания;
• резервирование передачи информации по интерфейсам RS485 и Ethernet; реализованы наиболее распространенные протоколы синхронизации: NTP и PTP. При использовании протокола PTP точность синхронизации позволяет использовать измеренные данные для определения источников возмущений, виновников нарушений норм параметров КЭ и их фактического вклада;
• поддержка протокола Цифровой подстанции МЭК 61850‑8.1.

К преимуществам данных приборов также относится демократичная цена.

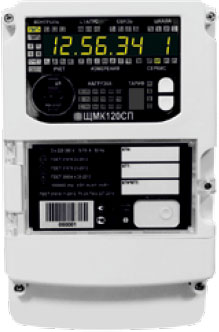

Панельные приборы. ОАО «Электроприбор» совместно с ЗАО «ИТЦ Континуум» также разрабатывает панельный многофункциональный счетчик электроэнергии ЩМК120СП.

ЩМК120СП устанавливается для непрерывного контроля показателей КЭ (по классу А) подстанций в системы мониторинга и управления качеством электрической энергии. Коммерческий учет электроэнергии осуществляется по классу 1, 0,2S (восемь тарифов).

Функционал аналогичен приборам ЩМК96 и ЩМК120С, основное отличие – в креплении прибора: ЩМК120СП можно монтировать на любую панель.

Учет количества потребленной активной электроэнергии осуществляется нарастающим итогом суммарно и раздельно по тарифам.

Прибор поддерживает интерфейсы: Ethernet (МЭК 60870‑5‑104–2004, МЭК 61850‑8‑1), RS485 (МЭК 60870‑5‑101), оптический интерфейс «оптопорт» (МЭК 61107), импульсный выходной интерфейс. Серийный выпуск прибора ЩМК120СП запланирован на 2018 г.

Переносные приборы. ОАО «Электроприбор» разработало серию переносных приборов МПК для контроля показателей КЭ.

Приборы МПК1 предназначены для измерения всех показателей КЭ по току и напряжению в трехфазных сетях и системах переменного тока, МПК2 – для измерения всех показателей КЭ по напряжению в трехфазных сетях и системах переменного тока: в точках установки средств измерений показателей КЭ подстанций, систем мониторинга и управления показателями КЭ, с сохранением результатов измерений по заданным алгоритмам в интервалах времени, отсчитываемых внутренними часами реального астрономического времени.

Ключевые особенности МПК1 и МПК2:

• измерение ПКЭ в соответствии с требованиями
ГОСТ 30804.4.30‑2013 (класс А),
ГОСТ 30804.4.7‑2013,
ГОСТ 32144‑2013 г.,
ГОСТ Р 51317.4.15‑2012,
ГОСТ Р 8.655‑2009,
ГОСТ 29322‑2014,
ГОСТ 29322‑2014,
ГОСТ 31819.23‑2012,
ГОСТ 31819.22‑2012;
• интеграция в системы телеизмерений (МЭК 60870‑5–104, МЭК60870‑5–101, МЭК61850‑8‑1);
• синхронизация времени: NTP (RFC 5905), PTP (IEEE 1588);
• встроенный web-сервер для удаленного доступа к данным и конфигурирования параметров.

Серийный выпуск приборов МПК запланирован на 2018 г.

Частичный контроль параметров КЭ

Стационарные щитовые приборы. ОАО «Электроприбор» разработало щитовой прибор ЩП120 для измерения переменного тока и напряжения с функциями частичного контроля параметров КЭ.

Прибор будет осуществлять контроль параметров КЭ:

• отклонение частоты;
• длительность провала напряжения;
• глубина провала напряжения;
• длительность прерывания напряжения;
• длительность временного перенапряжения.

Хранение измеряемых параметров показателей КЭ осуществляется на внешнем персональном компьютере через программное обеспечение «Конфигуратор».

Прибор прошел сертификацию и внесен в Госреестр СИ РФ № 68259‑17 со сроком действия – до 07.08.2022. Серийный выпуск – с 2018 г.

Приборы на DIN-рейку. В 2016 г. на ОАО «Электроприбор» была проведена полная модернизация хорошо знакомого потребителям многофункционального преобразователя Е900ЭЛ, начиная от дизайна и заканчивая функциональными характеристиками и схемотехническими решениями. Преобразователи предназначены для измерения и преобразования электрических параметров в трехфазных трехпроводных и трехфазных четырехпроводных электрических сетях переменного тока в унифицированные выходные сигналы постоянного тока и последовательность цифровых сигналов для передачи по интерфейсам RS485 (Modbus RTU, МЭК 60870‑5‑101), Ethernet (Modbus TCP, МЭК 60870‑5‑104).

Преобразователь осуществляет измерение и контроль следующих параметров КЭ:

• отклонение частоты;
• длительность провала напряжения;
• глубина провала напряжения;
• длительность прерывания напряжения;
• длительность временного перенапряжения.

Ключевые преимущества Е900ЭЛ:

• многофункциональность;
• увеличенный до 11 лет межповерочный интервал;
• возможность объединения преобразователей в единую сеть с другими средствами измерения и передачи информации посредством линий с интерфейсами RS485 и Ethernet (дополнительно учтена возможность резервирования передачи в случае заказа модификаций с 2 интерфейсами RS485 и Ethernet);
• наличие до 3 перепрограммируемых выходных унифицированных сигналов постоянного тока позволяет использовать данные преобразователи на объектах энергетики в автоматизированных системах (телемеханики, системах сбора и передачи информации, автоматизированных системах управления технологическими процессами) различного года создания;
• возможность отображения на внешней индикации наиболее значимых для контроля параметров.

Преобразователь Е900ЭЛ серийно выпускается с 2017 г.

Кроме того, ОАО «Электроприбор» разрабатывает новый прибор для контроля параметров КЭ для монтажа на DIN-рейку – «Протект». Это бюджетная версия прибора для контроля параметров КЭ.

Ключевые преимущества прибора «Протект»:

• связь с компьютером по USB и наглядное представление (в виде графиков) всех параметров, регламентируемых стандартом для устройств;
• сброс данных на SD-карту для удаленного анализа. Демонтаж прибора и удаленное подключение к устройству в этом случае не требуются;
• автономная работа от аккумулятора до 24 часов;
• простое подключение: питание прибора от наблюдаемой сети;
• демократичная цена.

Выводы

Сегодня ОАО «Электроприбор» является ведущей компанией на оте­чественном рынке, способной предложить своим потребителям разные типы приборов для измерения электрических параметров, контроля КЭ и коммерческого учета под самые разные требования.

Теперь системы контроля параметров КЭ становятся ближе к потребителю, позволяя без существенных затрат организовать постоянный контроль качества электроэнергии, используя стационарные щитовые, панельные или переносные приборы контроля параметров КЭ производства ОАО «Электроприбор».
