Газета "Энергетика и промышленность России" | № 22 (330) ноябрь 2017 года

ECOTAP VPD: надёжность представительского класса

Гениальным изобретением в нужное время можно назвать инновационную разработку, недавно представленную компанией, MR – устройство ECOTAP VPD.

Основу решения составляет быстродействующий резисторный переключатель числа витков: именно за счет него устройство способно выровнять колебания напряжения в сети от 0,4 / 10 кВ до 35 кВ. На сегодняшний день аналогов данному устройству в мире нет, как и, собственно, другим направлениям деятельности компании MR.

MR, или Maschinenfabrik Reinhausen GmbH, работает в сфере электроэнергетики и входит в состав группы компаний Reinhausen, владеющей 37 дочерними и 6 ассоциированными компаниями по всему миру. В прошлом финансовом году оборот компании составил 750 млн евро.

Начав свою деятельность в 1868 г. как производитель деревообрабатывающих станков, MR стремительно освоила новые отрасли, приняв в 1926 г. предложение одного из заказчиков о совместном развитии бизнеса и выпуске переключающих устройств РПН (регулирования под нагрузкой). С 1926 г. MR выпускает широкий спектр комплектующих для трансформаторов, постоянно расширяя это направление. В настоящее время как передовой производитель переключающих устройств MR использует еще и технологию управления механической обработкой материалов с помощью систем управления данными (Value Facturing®). В составе группы MR также действует фирма HighVolt Prüftechnik, которая занимается созданием систем для проверки и диагностики высоковольтного оборудования.

И все же основной сферой деятельности MR стало регулирование силовых трансформаторов, которое производится с помощью устройств РПН, меняющих коэффициент трансформации в соответствии с изменением режима нагрузки. Из-за увеличения нагрузки сети роль регулирования постоянно возрастает. И новое решение MR – ECOTAP VPD – предоставляет возможность для более гибкого регулирования сети.

«Традиционно РПН выпускались для трансформаторов напряжением от 35 кВ и выше, просто потому что регулирование на менее мощных трансформаторах ранее никогда не требовалось ввиду отсутствия больших изменений нагрузки, – пояснил начальник отдела продаж российского подразделения ООО «МР» Александр Никитин. – С развитием ВИЭ в Европе возникла необходимость регулирования непостоянного потока энергии и изменения потока мощности этих источников. Чтобы компенсировать изменения потока мощности и нагрузки при переключении с ВИЭ на другой источник и обратно, потребовались трансформаторы 0,4 / 10 кВ, и мы разработали специальное переключающее устройство ECOTAP VPD, наследник прежнего аналога – GRIDCON – и нового типа РПН, в котором токоограничивающим элементом выступает реактор. Стоит отметить, что ранее такие реакторы изготавливались дополнительно, что влияло на удорожание процесса выпуска всего оборудования. Мы переработали прежнюю конструкцию, добавили реактор и сделали его обычным резисторным РПН».

На сегодняшний день ECOTAP VPD – самый компактный в мире РПН, выполняющий регулирование напряжения в распределительных сетях, промышленности и альтернативных источниках генерации. За счет небольших размеров РПН легко устанавливается на распределительные трансформаторы без изменения габаритов. Широкий спектр применения данного устройства предусматривает, что его можно использовать не только на трансформаторах малой мощности, но и на трансформаторах 10 / 35 кВ. Вакуумные камеры сохраняют трансформаторное масло чистым и обеспечивают отсутствие необходимости в обслуживании за весь срок службы трансформатора. Напряжение ступени до 825 В, главная изоляция относительно земли 36 кВ и максимальный ток через РПН 30 A и 100 А позволяют установить его на разные типы трансформаторов.





Принцип работы быстродействующего контактора с токоограничивающими сопротивлениями не допускает возникновения значительных потерь в трансформаторе и обеспечивает соответствие требованиям Ecodesign (новый стандарт ЕС). Прочная конструкция обеспечивает 500  000 переключений без обслуживания, таким образом, срок службы РПН превышает обычный срок службы распределительных трансформаторов. Новое устройство имеет 9 положений с возможностью выбора любого в качестве номинального, что позволяет выбрать достаточно широкий диапазон регулирования.

РПН допускается применять в том числе и с синтетическими диэлектриками, кроме того, обеспечена возможность реализации в конструкциях с повышенными требованиями к защите окружающей среды и нагреву.

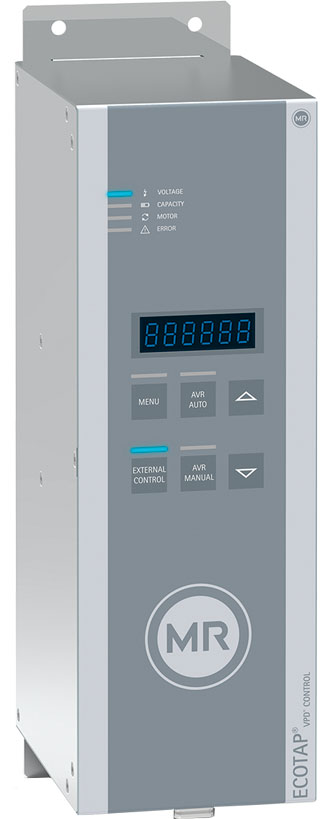

Устройство может быстро реагировать на изменения в сети – до 20 переключений в минуту. Максимальная защита – аккумулятор энергии, гарантирует переключение даже при потере питания. В комплект поставки ECOTAP® VPD входит блок автоматического регулирования со степенью защиты IP54, компактный и прочный – 10×35 см. Для экономии пространства его можно установить на шину при помощи переходника. Проверенная электромеханическая конструкция от MR c применением вакуумной технологии обеспечивает стабильную и надежную работу десятилетиями без необходимости обслуживания.

ECOTAP® VPD оптимизирован под требования заказчиков. Легко вписывается в технологические процессы производителей – от проектирования до сборки и испытаний.

На сегодняшний день устройство высоко оценили многочисленные заказчики из разных стран, включая российских производителей высоковольтного оборудования, трансформаторные заводы, электросетевые компании, энергоемкие металлургические и промышленные предприятия. По словам Александра Никитина, вместе с десятью компаниями-партнерами MR активно работает для пользы заказчиков в рамках сетевой платформы TRANSFORM – уникального в своем роде объединения ведущих европейских производителей в области трансформаторостроения.

Учитывая, что российский рынок является приоритетным для MR, и следуя государственной программе по импортозамещению, компания в прошлом году открыла сборочное производство в Екатеринбурге, где в настоящее время собирает РПН типа V.





«В дальнейшем мы планируем расширять и углублять это производство и производить другие виды переключающих устройств, – подчеркивает Александр Никитин. – Отмечу, что площадка в Екатеринбурге выбрана не случайно – здесь находятся два трансформаторных завода, которые являются основными потребителями продуктов нашей компании – «СВЭЛ» и «Уралэлектротяжмаш». К тому же у нас большие планы по реализации продукции не только в России, но и в других странах СНГ».

Кстати, в Екатеринбурге находится и сервисный центр, который осуществляет диагностику, ремонт и испытания трансформаторов с возможностью выездного ремонта. Иными словами, заказчик MR из одних рук получает комплекс услуг – от поставки изделия до его сервиса.

Надежность переключающих устройств MR сравнима с автомобилями представительского класса, а это уже более чем серьезная заявка на успех. Это подтверждается тем, что отказов в работе устройств еще не было, а гарантию качества РПН дает единственный в мире уникальный испытательный центр, выполняющий многократные испытания переключающих устройств, имитируя любые процессы, происходящие с данными устройствами в процессе работы трансформатора.

Спектр предлагаемых технических решений и услуг по регулированию напряжения MR дополняет проектированием установок компенсации реактивной мощности и сопутствующими услугами, такими, например, как анализ и расчеты параметров сети. В настоящее время свыше 50 % всей электрической энергии на планете проходит через изделия MR. Богатое инновациями предприятие с опытом в области регулирования напряжения, накопленным многими десятилетиями, MR повсюду там, где потоки энергии.

Все устройства постоянно модернизируются в соответствии с новыми требованиями отрасли и появлением современных материалов и конструкций. К слову, о конструкции: Александр Никитин рассказал, что заказчики принимают активное участие в создании устройства и благодаря им технические решения становятся оптимизированными. Например, блок автоматического регулирования на РПН был установлен на устройство именно по предложению заказчика. Таким образом, строгая ориентированность во всех видах деятельности на инновации, компетентность и надежность с самого начала стали благодатной почвой для многостороннего взаимодействия MR с клиентами, которые ставят «отлично» полезным переключающим устройствам.



ООО «МР»
129164, г. Москва,
Ракетный бульвар, 16
Тел.: +7 (495) 980‑89‑67
Факс.: +7 (495) 980‑89‑67
e-Mail: mrr@ru.reinhausen.com
www.reinhausen.ru
