Газета "Энергетика и промышленность России" | № 22 (306) ноябрь 2016 года

Решения по телемеханизации подстанций малой информационной емкости на базе новых контроллеров ТМК «КОМПАС ТМ 2.0»

Телемеханический комплекс (ТМК) «КОМПАС ТМ 2.0» известен на рынке электроэнергетики достаточно давно и хорошо себя зарекомендовал.

На сегодняшний день номенклатура контроллеров ТМК «КОМПАС ТМ 2.0» полностью обновлена. Основу номенклатуры составили контроллеры многофункциональные серий EK3xxE, EK4xxE, EK5xxE. Контроллеры серии EK имеют однотипное конструктивное исполнение (см. рис. 1) и единую 32‑х разрядную процессорную платформу на базе ARM-ядра.

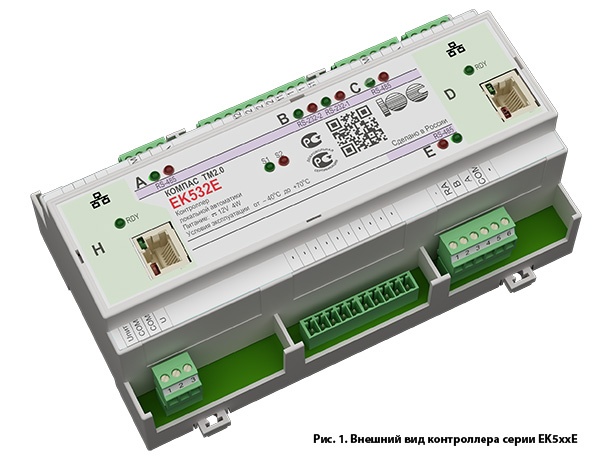

Рис. 1. Внешний вид контроллера серии EK5xxE



Контроллеры созданы с применением более гибкой, масштабируемой микромодульной архитектуры, позволяющей создавать различные, необходимые заказчику модификации контроллеров в части интерфейсов связи и каналов ввода / вывода. На каждую функцию контроллера (ТС, ТИ, ТУ, порты связи) имеется свой аппаратный модуль. Все модули съемные, что позволяет легко создавать необходимую модификацию контроллера и обеспечивает быструю замену модулей в процессе эксплуатации и ремонта.

Линейка применяемых в контроллерах микромодулей включает в себя следующие основные модули:

• процессорный модуль;
• модули интерфейсов RS485 (на 1 и 2 порта), RS232, RS422, CAN, USB;
• модуль Ethernet (на 1 и 2 порта);
• модуль модема С1‑ТЧ;
• модуль управления внешним устройством (УВУ) для управления радиостанцией, канальными разветвителями и др.;
• модуль модема GSM / GPRS;
• модуль GLONASS / GPS
• модуль ZigBee;
• модуль UART для внешнего модуля расширения с GSM / GPRS, Ethernet, GPS / Glonass;
• модули 4ТС / ТУ, 8ТС / ТУ / ТИТ, 4ТУ+4ТС.

В настоящее время, помимо контроллеров серии EK, завершена разработка еще двух серий контроллеров многофункциональных – EM2xxE и EM4xxE. Контроллеры созданы с применением той же архитектуры и тех же микромодулей, что и контроллеры серии EK, но отличаются конструктивным исполнением (см. рис. 3) и большим количеством каналов ввода / вывода. Кроме того, в контроллеры серии EM встроены схемы защит от импульсных помех для обеспечения требований по электромагнитной совместимости. В устройствах, создаваемых на контроллерах EK, модули защит внешние.

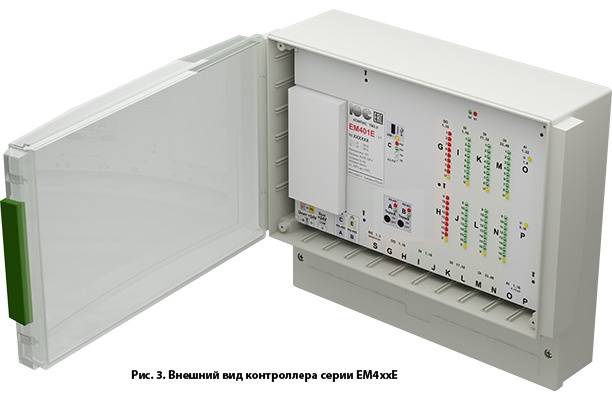

Рис. 3. Внешний вид контроллера серии EM4xxE



Возможность интеграции большего количества функций в одном корпусе позволила снизить себестоимость контроллеров EM. Контроллеры EK и EM очень хорошо подошли для решения задач так называемой «легкой» телемеханизации: от ПС 35 кВ до ТП, БКТП, реклоузеров и шкафов управления освещением, когда за минимум средств необходимо получить максимум функций. Обладая достаточной информационной емкостью по каналам ввода / вывода, возможностью опционально иметь различные интерфейсные модули, один-два контроллера способны удовлетворить требованиям практически любого объекта «легкой» телемеханизации.



Программное обеспечение контроллеров многофункциональных EK и EM

В программном обеспечении контроллеров многофункциональных ТМК «КОМПАС ТМ 2.0» реализован обширный спектр протоколов обмена, включая устаревшие телемеханические протоколы и новые. Возможность выбора необходимого протокола обмена позволяет интегрировать контроллеры в любую систему телемеханики и АСУ ТП подстанции. Контроллеры поддерживает следующие протоколы обмена: МЭК-870‑5‑101 / 103 / 104, Modbus RTU, Modbus TCP, «КОМПАС ТМ 2.0» (PFT3), «КОМПАС 1.1», ТМ-120, ТМ800А, ТМ800В, ТМ-512, МКТ-2, МКТ-3, «Гранит», РПТ-80, «Уникон», УТК-1, УТМ-7, NTC7000, CANex, протоколы, используемые в GSM / GPRS-связи, и многие другие.

Контроллеры способны собирать данные по цифровым интерфейсам со следующих интеллектуальных электронных устройств:

• электронных счетчиков: А-1800 (кроме энергии), «Меркурий-230», СЭТ-4ТМ, ПСЧ-4ТМ, ЦЭ-6850, СЕ 300‑304, «Маяк», «Протон», «Фотон»;
• преобразователей измерительных цифровых ПРИЗ-001, ПЦ-6806, АЕТ, ЕТ, Е-854, ЭНИП-2, СН3020, ЩМ-120, Satec;
• преобразователей измерительных температуры МС1218Ц, измерителя параметров ветра ИПВ-01, преобразователя метеоданных WXT520;
• блоков микропроцессорных релейных защит БМРЗ, ЭКРА, «Сириус-2», SEPAM, UZA-10, МТЗ-610, БЭМП, ОВОД, реклоузеров PBA / TEL, REF / REM54x, Tapcon, Tapguard, SPAC810, IPR-A;
• щитовых цифровых приборов серии 3020, Щххх и ЩПххх;
• устройств измерительных ЦП8501;
• многих других устройств.



Развитие сервиса в программном обеспечении «КОМПАС ТМ 2.0»

Резидентное программное обеспечение контроллеров ЕК и EM поддерживает обмен по шестнадцати логическим портам. В качестве логического порта контроллера выступает последовательный порт и сокет TCP / IP (UDP) соединения. Логические порты не зависят друг от друга. Любой логический порт с точки зрения получения / передачи данных может быть настроен как клиент и как сервер. Независимо от этого, любой логический порт на базе Ethernet-сокета может быть настроен как клиент и как сервер с точки зрения установления соединения.

Реализован механизм удаленной настройки как мастер-контроллера, так и всех других контроллеров устройства КП на удаленном объекте через любой «свободный» сокет TCP / IP (UDP) соединения основного или резервного мастера по Ethernet-каналам в режиме on-line (транзитный режим доступа в КП). Для контроллеров серии ЕК и EM реализована удаленная смена резидентного ПО контроллеров.

Удаленная настройка и проверка устройства КП реализована также и по «медленным» ТЧ-каналам транзитом через контроллеры-модемы ПУ без останова «рабочего» обмена (в протоколе «КОМПАС ТМ 2.0 PFT3»).

Реализован обмен устройства ТМ по асинхронным портам связи по двухуровневой системе задания протоколов обмена. В качестве протокола первого уровня в таких конфигурациях выступает «рабочий» протокол обмена с ДП (МЭК 870‑5–101, MODBUS RTU / ASCII), в качестве протокола «второго» уровня устанавливается фирменный протокол «КОМПАС ТМ 2.0 PFT3». В результате контроллер отвечает на запросы в двух разных протоколах связи. Такой режим позволяет удаленно проверять и настраивать КП по единственному асинхронному каналу связи с ним при помощи инструментального ПО производителя, даже если «рабочий» протокол данного интерфейса отличается от протокола «КОМПАС ТМ 2.0».

GSM / GPRS-порт контроллера поддерживает одновременный обмен с несколькими клиентами в трех протоколах МЭК 870‑5–104, MODBUS TCP / IP, PFT3 (в режиме SERVER при условии допустимости установления соединения с IP-адресом каждого конкретного клиента).

При наличии основного (условно бесплатного) и резервного (условно платного, например, GSM) каналов связи в КП поддерживается такой режим обмена, при котором установление соединения по резервному каналу и передача данных по нему выполняется только после регистрации факта пропадания основного канала связи.

В КП реализован механизм «превращения» различных логических состояний и соответствий в «традиционные» типы телемеханической информации (ТС / ТИТ / ТИИ / ТУ), которые при своей дальнейшей обработке уже ничем не отличаются от «настоящих» ТС / ТИТ / ТИИ / ТУ. Например, логические сигналы ТС также могут сохраняться в архивах событий для фиксации диагностики во времени.



Устройства КП

Устройства контролируемых пунктов (КП), создаваемые на базе контроллеров EK и EM, поставляются полностью смонтированными. Устройства КП размещаются в шкафах со степенью защиты IP65. Устройства КП имеют вводные автоматы и схему АВР для резервирования питания от двух фаз. В шкафах предусмотрены необходимые вводные клеммники, розетки и светильник. Устройства КП могут иметь любые стыки для связи с верхним уровнем, включая C1‑ТЧ, Ethernet, GSM / GPRS, RS232. Для сбора данных текущих измерений в устройствах предусмотрены стыки RS485. В качестве таких устройств могут быть применены любые измерительные преобразователи либо счетчики, имеющие RS485. АО «ЮГ-СИСТЕМА ПЛЮС» предлагает преобразователь измерительный многофункциональный ПРИЗ-002 собственной разработки (см. рис. 2).

Рис. 2. Внешний вид ПРИЗ-002



Опционально устройства могут быть оснащены встроенными аккумуляторными батареями для резервирования питания и соответствующим модулем резервирования питания для переключения на питание от аккумуляторов зарядки и контроля аккумуляторных батарей.



Преимущества

• Модульная конструкция контроллеров, позволяющая получить любую необходимую для решения задач «легкой» телемеханизации конфигурацию контроллера без функциональной избыточности.

• Многофункциональность контроллеров, позволяющая решить при помощи одного контроллера все необходимые задачи с минимальными затратами.

• Развитая система удаленного обслуживания контроллеров.

• Встроенные защиты от импульсных помех.

• Температурный диапазон работы контроллеров и устройств от –40 до +70° С без подогрева и вентилирования.

• Гарантийный срок эксплуатации – три года.

• Срок службы – не менее двадцати лет.




АО «ЮГ-СИСТЕМА ПЛЮС»
350072, г. Краснодар, Московская ул., 5
Тел. / факс: (861) 274‑48‑76; 274‑48‑69
e-mail: market@yugsus.ru
yugsys.ru
