Каждому пользователю оборудования при многократном или постоянном использовании хочется упростить и облегчить постоянно повторяемые движения и стандартно повторяемые операции, добавить возможности, иметь выбор готовых вариантов действий.

Как можно получить такое оборудование в реальности? Основные подходы давно известны – при свободной конкуренции (мировой) только компании, производящие оборудование, отвечающее запросам пользователей, могут существовать продолжительное время.

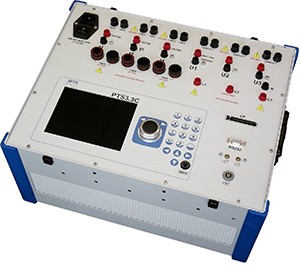

Пример современного оборудования – переносная поверочная установка PTS 3.3 C, производимая мировым лидером в разработке и производстве метрологического оборудования для электроэнергетики – компанией МТЕ (Швейцария, Германия).

Установка PTS 3.3 C включает помещенные в одном корпусе трехфазный образцовый счетчик с основными погрешностями, не превышающими 0,05 процента (вариант – 0,1 процента, модель PTS 400.3 – 0,015 процента), и источник фиктивной мощности (источник тока до 120 А (вариант 12 А) плюс источник напряжения. Вес установки – 21 килограмм. Для транспортировки и безопасности корпус оснащен крышкой, ручками и резиновыми накладками.

Назначение поверочной установки – калибровка и государственная поверка:

• стрелочных и цифровых однофазных и трехфазных счетчиков в ручном и автоматическом режиме;

• счетчиков электроэнергии (и шунтовых, и многотарифных, и интеллектуальных) с основными погрешностями, не превышающими 0,2 процента, а также менее точных (модель PTS 400.3 – 0,05 процента), до трех одновременно;

• вольтметров, амперметров;

• ваттметров, варметров;

• измерительных преобразователей напряжения, тока, мощности (модель PTS 400.3);

• энергетических фазометров и частотомеров;

• измерения в двух-, трех- или четырехпроводных цепях токов, напряжений, частоты, активной, реактивной, полной мощности, энергии, углов, коэффициента мощности, гармоник и интергармоник до 31‑й (опция до 41‑й), измерение нагрузки ИТТ и ИТН;

• отображение векторной диаграммы, формы сигнала и чередования фаз;

• генерация сигналов с различными параметрами тока, напряжения, частоты, углов, гармоник.

Управление и набор символов возможны с ПО, с ПК, на встроенной клавиатуре, на внешней подключаемой, стандартной клавиатуре для ПК, а также с помощью поворотно-нажимной клавиши. Съемная карта памяти (стандарта CF) позволяет работать без обмена с ПК продолжительное время. Обмен данными с ПК может происходить по RS-232 или посредством картридера с извлеченной из установки картой памяти.

Для токов от 12 А до 120 А имеются отдельные гнезда и гибкие силиконовые провода. При поверке исключена двойная коммутация на поверяемый счетчик – измерительные цепи эталонного счетчика подключены к цепям источников тока и напряжения внутри корпуса. Возможно подключение токоизмерительных клещей 100 А с электронной компенсацией (производства «МТЕ») с погрешностью, не превышающей 0,2 процента. Для считывания импульсов с поверяемых счетчиков подключается фотоголовка с креплением на счетчик, с переключением считывания оборотов диска индукционного счетчика или мигающего светодиода электронного счетчика, а для двухпроводных импульсов с цифровых счетчиков подключается другой переходник. Для ввода импульсов поверителем имеется удобное ручное приспособление.

На цветном экране, при любом меню, присутствует управляющая строка с информацией времени и даты прибора, размером карты памяти, размером занятой части памяти, отображением состояния источника – подается ли сигнал, пофазные значения сигналов тока и напряжения, диаграмма и величина периода времени обновления на экране измеряемых параметров, пофазные диапазоны измерения тока и напряжения и символ, показывающий в ручном или автоматическом режиме происходит их выбор, индикация калькуляции измерений через ИТТ и ИТН или напрямую и схема измерений (трех-, четырехпроводная).

В память прибора (в ПО, на ПК и для обмена файлами) могут быть сохранены результаты измерений (в виде массива данных и/или картинки с экрана прибора), настройки измерений, данные поверяемого счетчика, пошаговая методика поверки (последовательность испытания), изображения с экрана прибора (результаты измерений, векторная диаграмма, осциллограмма и др.), данные объекта (клиента), данные ИТТ и/или ИТН, настройки измерения погрешности. В каждом подменю для загрузки из памяти прибора доступны только ранее сохраненные файлы, применяемые в данном подменю.

Результаты измерений и поверок, сохраненные в приборе, могут быть распечатаны напрямую на принтере (без ПК) либо переданы на ПК и распечатаны в любой из сформированных ранее и сохраненных форм отчета, с включением сохраненных изображений, либо экспортированы в формат Excel.

Диапазоны измерения тока составляют 10 мА… 120 A, напряжения – 20 мВ… 480 В; для приборов с погрешностями, не превышающими 0,05 процента, – 40 мА… 120 A и 5 В… 480 В.

Установка может работать и как эталонный счетчик, и как источник фиктивной мощности, а также может быть интегрирована в испытательную систему и управляться с ПО пользователя.

Имеются все возможные защиты: от превышений в питающей сети, от пусковых токов в источнике, от неправильного выбора диапазона измерения, от перегрузки источника, от короткого замыкания, от незамкнутых цепей тока источника, от превышения максимального значения измеряемого параметра.

Такой набор пользовательских функций и технических характеристик предлагается поверителям электрических СИ с 2007 года.

Спросите любого пользователя такой установки: что он хотел бы добавить?
