Газета "Энергетика и промышленность России" | № 10 (198) май 2012 года

Участие силовых трансформаторов в программе по энергосбережению, или То, на чем можно сэкономить

Для реформирования энергетики России в 2009 году вступил в силу закон «Об энергосбережении и о повышении энергетической эффективности» (№ 261-ФЗ от 23.11.2009).

Целью закона является снижение потребления электроэнергии российскими предприятиями на 35-40 процентов к 2025 году. В данной статье мы рассмотрим этот вопрос с точки зрения использования на предприятиях силовых трансформаторов с различными значениями потерь по холостому ходу (ХХ) и по короткому замыканию (КЗ).

В среднем силовые трансформаторы эксплуатируются несколько десятков лет, поэтому при выборе трансформатора в экономическом аспекте необходимо, помимо закупочной цены, учитывать эксплуатационные расходы, обусловленные потерями ХХ (в магнитопроводе) и КЗ (в обмотках). Трансформаторам с пониженными потерями с более высокой закупочной ценой, обусловленной более высокой себестоимостью листов магнитопроводов и материалов обмоток, противостоят более низкие эксплуатационные расходы.

Оценку потерь ХХ провести сравнительно легко, поскольку эта величина остается постоянной на протяжении всего эксплуатационного периода при работе по 8760 эксплуатационных часов в год. Несколько труднее оценить потери КЗ, которые возрастают или уменьшаются в квадратичной зависимости от нагрузки.

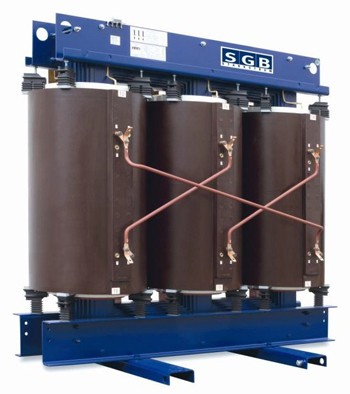

Итак, сравнительный анализ трансформаторов с различными закупочными ценами и эксплуатационными расходами мы проведем на основе трансформаторов с литой изоляцией мощностью 1600 кВА с медными обмотками напряжением 10/0,4 кВ производства немецкого предприятия SGB, которое по уровню потерь предлагает три исполнения трансформаторов: обычные потери (тип DTTH), пониженные потери только по ХХ (DTTHL) и пониженные потери по ХХ и КЗ (DTTHIL). Сравнение проведено между трансформаторами типов DTTH 1600/10 и DTTHIL 1600/10 (см. таблицу).


При расчете стоимость электроэнергии принята равной 3 рублям за 1 кВт-ч. Расчет показывает, что разница в закупочных ценах на трансформаторы DTTH 1600/10 и DTTHIL 1600/10 окупается за шесть лет (см. строку «Суммарные расходы за 6 лет, руб.»). После этого срока заказчик начинает получать фактическую экономию (для одного трансформатора из приведенного расчета экономия составляет
70 727 рублей в год). При большом парке трансформаторов на предприятии такая экономия становится ощутимой.

При выборе трансформатора также необходимо учитывать отношение нагрузки по мощности к номинальной мощности. Чем выше загруженность трансформатора, тем существеннее будет экономия на потерях. В расчете взята нагрузка 70 процентов. При такой нагрузке и температуре окружающего воздуха 20°C можно исходить из срока службы в сорок лет. При установке вентиляторов трансформаторы с литой изоляцией способны выдерживать 40-процентные перегрузки. В этом случае экономия на потерях будет еще выше.

Таким образом, при выборе силовых трансформаторов не следует ограничиваться рассмотрением только закупочных цен. Необходимо также просчитать эксплуатационные расходы и определить так называемую «стоимость владения оборудованием». Как показывает практика, более дешевое оборудование в итоге оказывается недешевым.





ООО «РеЭСК»,
официальный представитель SGB в России
Тел.: 8 (495) 988-93-80
e-mail: secr@reesk.ru | www.reesk.ru
