Газета "Энергетика и промышленность России" | № 08 (196) апрель 2012 года

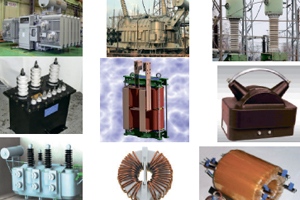

Основные типы современных трансформаторов

Силовой трансформатор – трансформатор, предназначенный для преобразования электрической энергии в электрических сетях и в установках для приема и использования электрической энергии.


Автотрансформатор – вариант трансформатора, в котором первичная и вторичная обмотки соединены напрямую, за счет чего между ними возникает не только электромагнитная, но и электрическая связь. Обмотка автотрансформатора имеет как минимум три вывода, подключаясь к которым можно получать разные напряжения. Преимущество – более высокий КПД, недостатки – отсутствие электрической изоляции между первичной и вторичной цепью. Применение автотрансформаторов вместо обычных экономически оправдано для соединения эффективно заземленных сетей с напряжением 110 кВ и выше при коэффициентах трансформации не более трех-четырех. Кроме того, данный тип характеризуется меньшим расходом стали для сердечника, меди для обмоток, меньшим весом и габаритами, что существенно снижает стоимость оборудования.


Трансформатор тока питается от источника тока. Типичное применение – для снижения первичного тока до величины, используемой в цепях измерения, защиты, управления и сигнализации. Номинальное значение тока вторичной обмотки – 1 А, 5 А. Первичная обмотка трансформатора тока включается в цепь с измеряемым переменным током, а во вторичную включаются измерительные приборы. Ток, протекающий по вторичной обмотке трансформатора тока, равен току первичной обмотки, деленному на коэффициент трансформации. При разрыве цепи возникает скачок напряжения, опасный для изоляции, окружающих электроприборов и жизни техперсонала.


Трансформатор напряжения питается от источника напряжения. Применяется в целях преобразования высокого напряжения в низкое в цепях, в измерительных цепях и цепях РЗиА. Позволяет изолировать логические цепи защиты и цепи измерения от цепи высокого напряжения.


Импульсный трансформатор предназначен для преобразования импульсных сигналов с длительностью импульса до десятков микросекунд с минимальным искажением формы импульса. Основное применение – передача прямоугольного электрического импульса (максимально крутой фронт и срез, относительно постоянная амплитуда). Служит для трансформации кратковременных видеоимпульсов напряжения, обычно периодически повторяющихся с высокой скважностью.


В разделительном трансформаторе первичная обмотка электрически не связана со вторичными обмотками. Силовые разделительные трансформаторы предназначены для повышения безопасности электросетей при случайных одновременных прикасаниях к земле и токоведущим частям или нетоковедущим частям, которые могут оказаться под напряжением в случае повреждения изоляции. Сигнальные разделительные трансформаторы обеспечивают гальваническую развязку электрических цепей.


Пик-трансформатор преобразует напряжение синусоидальной формы в импульсное напряжение с изменяющейся через каждые полпериода полярностью.


Сдвоенный дроссель (встречный индуктивный фильтр) конструктивно является трансформатором с двумя одинаковыми обмотками. Благодаря взаимной индукции катушек он при тех же размерах более эффективен, чем обычный дроссель. Сдвоенные дроссели получили широкое распространение в качестве входных фильтров блоков питания, в дифференциальных сигнальных фильтрах цифровых линий, а также в звуковой технике.


Трансфлюксор – разновидность трансформатора, используемая для хранения информации. Основное отличие от обычного трансформатора – большая величина остаточной намагниченности магнитопровода. Трансфлюксоры могут выполнять роль элементов памяти. Помимо этого, трансфлюксоры часто снабжались дополнительными обмотками, обеспечивающими начальное намагничивание и задающими режимы их работы. Эта особенность позволяла (в сочетании с другими элементами) строить на трансфлюксорах управляемые генераторы, элементы сравнения и искусственные нейроны.
