ООО «Драка Индастриал Кэйбл Раша» (Draka Industrial Cable Russia, LLC), созданное в 2008 году в Санкт-Петербурге, является частью группы Draka Industry & Specialty*.
Компания реализует гибкий кабель, предназначенный для горной промышленности и проходки туннелей, который разрабатывается и производится на заводе Draka в Вуппертале, Германия.
Миссия нашей компании – обеспечение доступности качественной кабельной продукции известного во всем мире бренда Draka на российском рынке; оказание помощи нашим клиентам в выборе оптимальных технических решений на основе существующих потребностей; создание условий эффективного взаимодействия между клиентом и производителем.
Волочильный кабель для питания экскаваторов и передвижной техники

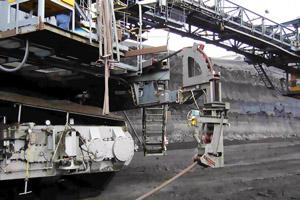

Волочильный кабель для питания экскаваторов и передвижной техники – это гибкий кабель номинального напряжения переменного тока 6 кВ, который перемещается за передвижной техникой путем его волочения по поверхности.
На рынке России есть несколько вариантов решения для подобного кабеля. Самый простой и распространенный – тип КГЭ, в холодостойком исполнении – КГЭ ХЛ, в тропическом – КГЭ Т. Но из‑за несимметричной конструкции и дешевых материалов применять этот кабель целесообразно только при условии минимальных механической и электрической нагрузок. Более того, при довольно больших сечениях этот кабель перестает быть волочильным: конструкция становится попросту неустойчивой и «рассыпается» при перемещениях по причине очень большого веса кабеля.
Законодателями мод в вопросе горнодобывающей техники и материалов всегда были и остаются немецкие специалисты. Их решения давно отработаны и применяются во всем мире, пользуясь репутацией самых надежных решений. Стандарты, по которым производится кабель, дают возможность изготовить отличный продукт, но никто не запрещает сделать его еще лучше!
Компания Draka – один из крупнейших европейских производителей гибкого кабеля для горной промышленности, имеет большой потенциал технических специалистов и постоянно стремится улучшать характеристики своей продукции.
Характеристики кабеля TENAX (бренд компании Draka) превосходят требования германского стандарта VDE.
Как видно из характеристик кабелей, стандартный германский кабель и кабель TENAX-SAS имеют одинаковые электрические и геометрические характеристики.
Однако стоит отметить, что кабель TENAX-SAS благодаря внутреннему слою из токопроводящей резины дает большую возможность избежать межфазного КЗ, ведь при нарушении целостности изоляции жилы защитным проводником служит весь внутренний слой, а не только жила заземления, как в стандартном кабеле. Кроме того, не стоит забывать, что основная функция этого кабеля – волочение и самая большая нагрузка на него – это растягивающее усилие, которое возникает в процессе волочения.
Благодаря более совершенной конструкции, наличию прочной оплетки, нанесенной на скрутку жил, а не под оболочку, как в стандартном кабеле, а также наличию центрального элемента из кевлара, кабель TENAX-SAS может выдержать нагрузку, в пять раз превышающую нагрузку стандартного кабеля! Таким образом, срок службы кабеля TENAX-SAS заметно увеличивается, а это немаловажный фактор при выборе кабеля.
Силовые кабели. Кабель TrackFlex
Сети среднего напряжения являются ключевым элементом в распределительной системе энергетических объектов. Их функциональность и надежность напрямую зависят от качества кабеля и арматуры.
Кабель TrackFlex** применяется, в первую очередь, во взрывоопасных зонах всех категорий, а также в распределительных сетях 3-35 кВ, на промышленных объектах и объектах инфраструктуры.
Изоляция из EPR обеспечивает бесперебойную работу кабеля при рабочей температуре проводника, составляющей 90ºС, и пиковых значений, доходящих до 130ºС. Такая изоляция допускает высокие значения токовой нагрузки, оставляя при этом хороший запас прочности. Кроме того, изоляция из EPR обеспечивает устойчивость к короткому замыканию при температуре до 250ºС.
Кабель с изоляцией из этиленпропиленового каучука – это верное решение вопроса распределения электрической энергии в сетях среднего напряжения.
В борьбе за стойкость кабеля к огню многие дистрибьюторы/производители забывают о главной функции кабеля среднего напряжения – передаче электроэнергии. Усиливая свои конструкции дополнительными огнезащитными барьерами, они не обращают внимания на ухудшение электрических характеристик кабеля.
Основным и главным тестом кабелей среднего напряжения является тест на частичную разрядку IEC 60502, VDE 0250-813.
Частичный разряд – это электрический разряд, длительность которого составляет единицы-десятки наносекунд. Этот разряд частично шунтирует изоляцию кабельной линии. Частичные разряды появляются в слабом месте кабельной линии, под воздействием переменного напряжения, и приводят к постепенному развитию дефекта и разрушению изоляции.
Согласно IEC 60502, VDE 0250‑813, максимально допустимый результат теста на частичную разрядку составляет 40 пКл, в то время как внутренние стандарты Draka не позволяют превышать 5 пКл.
И все же вернемся к вопросу устойчивости конструкции кабеля к огню. К сожалению, незнание и непонимание норм и тестов приводят к тому, что предлагаемые на рынке конструкции кабелей, не имея четкой специализации, представляют собой сборную «солянку» из огнезащитных барьеров, зачастую примененных не просто нецелесообразно, но и губительно для эксплуатации кабеля!
Например, сейчас на российском рынке представлены конструкции кабеля среднего напряжения, предлагаемые дистрибьюторами для постоянной эксплуатации на взрыво-/пожароопасных объектах, с нанесенным защитным слоем на основе слюды непосредственно на фазный проводник.
Такие конструкции кабеля могут применяться только для резервного/аварийного включения оборудования в результате пожара (например, в системе пожаротушения на буровой вышке), но никак не для постоянной эксплуатации в энергосистеме объекта.
Этот тип кабеля не проходит теста на частичный разряд, т. к. не рассчитан на работу более трех часов. При его непрерывной эксплуатации происходит быстрое старение изоляции и оболочки, и в результате кабель выходит из строя.
Рекомендация читателю: доверяйте специалистам, учитывайте особенности эксплуатации тех или иных конструкций кабеля, не покупайте бездумно распиареннные менеджерами бренды, если за ними нет решения инженера!
