Применение компенсаторов – обеспечение надежности трубопроводных систем в течение всего отопительного сезона

Энергетика: тенденции и перспективы Пресс-центр ООО «Кронштадт» 1345

Случайные колебания давления в трубопроводных системах приводят к появлению дефектов, как правило, в виде трещин и разрывов в местах выполнения сварки или в местах установки фитинговых соединений.

Одним из современных способов обеспечения безопасности на протяжении всего срока эксплуатации трубопроводных систем является установка компенсаторов. Их отсутствие в трубопроводных системах может привести к деформации трубопровода, что в дальнейшем ведет к авариям. Поэтому проблеме надежности и долговечности трубопроводных систем уделяется самое пристальное внимание. Осуществляется поиск оптимальных решений по обеспечению технической безопасности трубопроводных систем.

Перед началом отопительного сезона производят планово-предупредительные мероприятия: ремонт запорной арматуры, замену аварийных участков внутридомовых трубопроводов, промывку системы отопления. Эта операция, в соответствии с Правилами технической эксплуатации трубопровода, должна осуществляться ежегодно. В конце августа в Санкт-Петербурге прошло совещание городского правительства, на котором огласили данные: к отопительному сезону технически подготовлено 80 процентов жилого фонда города.

Устранение выявленных недостатков не может гарантировать того, что отопление будет исправно функционировать в течение всего отопительного сезона. Анализ аварий в теплосетях центрального отопления показывает, что наиболее масштабные из них происходят именно в магистральных трубопроводах, прокладываемых на опорах над землей или внутриканально, в подземных коммуникациях.

При этом меньшая доля повреждений трубопроводов (до 25 процентов) происходит по причине разрушения материала труб под действием коррозионных процессов, а большая (более 60 процентов) – вследствие возникновения гидравлических ударов и теплового расширения трубопровода. Часть аварийных ситуаций вызвана несоблюдением требований СНиПов при установке опор для наземного размещения трубопроводов, недостаточной гидроизоляцией каналов при прокладке под землей, природными явлениями и ошибками персонала, но в масштабах страны это составляет всего 15 процентов от общего количества отказов отопительных систем.

Решить проблему долговечности трубопроводов на уровне муниципальных тепловых сетей или коммунальных служб пока не удавалось и вряд ли станет возможным в ближайшем будущем, поскольку общая протяженность трубопроводов очень велика, а средств на их замену традиционно не хватает. Однако даже полная замена трубопровода из обычной стали на специальную или оцинкованную отнюдь не дает гарантии того, что отопление по долговечности будет отвечать современным требованиям.

Коррозионные процессы косвенно усиливают разрушение от перепадов давления и теплового расширения, увеличивая риски протечек. И степень их влияния тяжело оценить, поскольку химический состав влажного воздуха или непосредственно влаги, влияющих на процесс коррозии, чрезвычайно зависим от экологической обстановки района.
Кроме того, увеличению скорости коррозии способствует хозяйственная деятельность человека (блуждающие токи, попадание в почву хлоридов из‑за посыпания снежного покрова на дорогах солью, влияние отходов предприятий и загрязнений от автотранспорта и т. д.). Проблема в том, что, помимо коррозии, огромное число возникающих в системе протечек обусловлено усталостными процессами в металле, возникающими вследствие деформации. При этом металлопластиковые и пластиковые трубы подвержены тепловому расширению даже в большей степени, чем обычные стальные. Однако первопричиной большинства аварий систем централизованного отопления все же остаются гидравлические удары, вибрации и тепловое расширение материала, вызывающие протечки проблемных мест трубопроводов.

В 2003 году произошла крупнейшая авария в сетях центрального отопления: в целом по России без теплоснабжения остались 267 жилых домов. 6 января – авария в теплосетях Валдая Новгородской области и автоматически последовавшая за ней остановка самой крупной городской котельной № 9, в тридцатиградусные морозы в городе без отопления осталось примерно 3100 человек. В поселке Ясный Архангельской области из‑за тридцатипятиградусных морозов без центрального отопления остались 65 жилых домов с населением 520 человек. Более 8 тысяч человек остались без тепла на Сахалине в результате нарушения теплоснабжения в шести районах области. Наиболее тяжелое положение сложилось в Невельском районе на юго-западе острова – там не отапливалось 69 жилых домов на 4 тысячи жителей. Подобные аварии в России происходят с печальным постоянством.

Решить проблему стараются, устанавливая в трубопроводы централизованных систем отопления компенсаторы, снижающие негативные изменения линейных размеров труб и вибрации, вызванные движением теплоносителя. При этом на магистральных трубопроводах продолжают использовать трубные, сальниковые, иногда линзовые компенсаторы, но для внутридомовых и внутриквартирных сетей оптимальным вариантом остаются сильфонные компенсаторы.

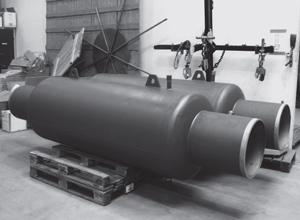

Надежность сильфонных компенсаторов обеспечивается конструктивными особенностями гофрированной металлической оболочки сильфона. Сильфонные компенсаторы эффективно работают в большом температурном интервале без нарушений герметичности. Долговечность компенсаторов такого типа сравнима со сроком эксплуатации самого трубопровода, и поэтому производители дают гарантию на их использование в течение двадцати пяти и более лет.

В промышленности определенную поддержку в решении проблемы оказывают российские власти: принимаются законы и нормативно-правовые акты для поддержки энергетики страны. В рамках правительственной программы реформирования энергетики компания «Кронштадт» провела замену линзовых компенсаторов, установленных на Конаковской ГРЭС в Тверской области еще в 1969 году, на новейшую разработку европейских инженеров – металлические сильфонные компенсаторы датской компанией Belman. Следующим этапом станет замена компенсаторов трубопроводов отборов пара, реверсивных труб энергоблока № 6, насосного оборудования, затворов и вентилей.

При установке сильфонных компенсаторов вдвое снижается нагрузка на металлическую трубу, на сварные швы и всю конструкцию трубопровода, увеличивается рабочий ресурс трубопровода. Установка сильфонных компенсаторов позволит продлить срок эксплуатации трубопровода и избежать аварийных ситуаций.

Там, где установка неподвижных опор затруднена в связи с нехваткой пространства или невозможностью установки опор, особенно эффективно использование разгруженных компенсаторов. Они предназначены для компенсации осевых, сдвиговых перемещений трубопровода. При использовании разгруженных компенсаторов нет необходимости в неподвижных опорах, которые предназначены для принятия нагрузки распорных усилий, как в обычном трубопроводе. В отличие от обычных компенсаторов, разгруженные обеспечивают восприятие распорных усилий, которые образуются из‑за усиления давления и эффективной площади компенсатора. Компенсатор проектируется таким образом, что эффективная площадь большего сильфона в два раза превосходит эффективную площадь меньшего. Металлические компенсаторы способны выдерживать температуру выше 400°С и высокие давления.

Вне зависимости от использованного материала трубопровода на сегодняшний день сильфонные компенсаторы остаются самым надежным элементом, который помогает избежать аварий и продлить сроки эксплуатации систем отопления.





199178, Санкт-Петербург
3-я линия В.О., дом 62, лит.А, Бизнес-центр B&D
Мног. тел.: +7 (812) 441-29-99
факс: +7 (812) 710-76-97
E-mail: kronshtadt@kron.spb.ru
www.kron.spb.ru
