Заземляющий блок ЗБ-1Б.У

Заземляющий блок ЗБ-1Б.У В избранное

16 сентября 2025, 10:49

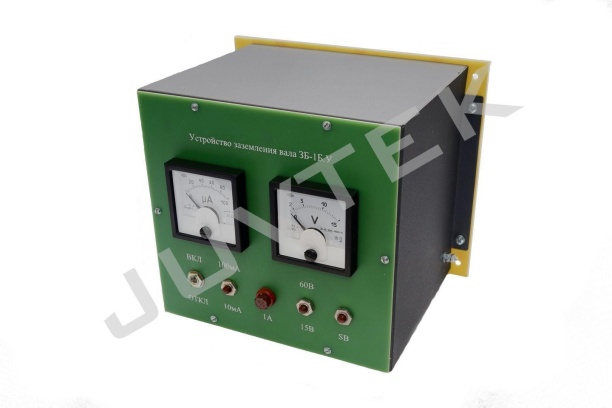

Устройство ЗБ-1Б.У обеспечивает значительно более надёжное заземление вала по сравнению с заземляющей (статической) щеткой. Устройство включается между релейной (приборной) щеткой (щетками), установленной со стороны возбудителя генератора, и контуром заземления.

Устройство может работать:
а) на ТА, имеющем любую систему возбуждения;
б) на ТА, не оснащенном защитой цепи возбуждения от замыкания в на землю в одной точке и при этом не влияет на работу защиты от второго замыкания типа КЗР-2;
в) на ТА, оснащенном защитой цепи возбуждения от замыкания на землю в одной точке, использующей наложение на защищаемую цепь постоянного, импульсного или переменного напряжения с частотой 25 Гц и ниже (КЗР-3, БЭ-1104, БЭ-1105 и др.);
г) на ТА, оснащенном устройствами контроля изоляции цепи возбуждения методом «трех вольтметров».

При потере контакта с валом заземляющей щетки (ЗЩ) устройство обеспечивает:

- снятие статического напряжения;
- снижение наводимого на вал переменного напряжения от системы возбуждения генератора и от защиты от замыкания на землю в одной точке;
- выявление потери контакта ЗЩ и РЩ с помощью приборов, встроенных в заземляющий блок;

Устройство полностью заменяет ранее выпускаемые устройства ЗБ-1М, ЗБ-1М, ЗБ-1М.1, ЗБ-1Б, ЗБ-1Б.1 и отличается от них только внешним видом и более высокими техническими параметрами, с сохранением габаритных размеров и схемы подключения.

Общие технические характеристики

Сопротивление изоляции между зажимом 10 и корпусом устройства, измеренное мегаомметром на напряжение 1000 В - не менее	100 МОм
Масса устройства, не более	7 кг
Габаритные размеры, не более	230 х 185 х 220 мм
Климатическое исполнение	У, категория исполнения 4 по ГОСТ 15150-69
Устройство должно эксплуатироваться в следующих условиях:	- среда невзрывоопасная; - температура окружающей среды от - 00 С до + 400С; - относительная влажность воздуха до 80 % при t = + 250С.
