НАЗНАЧЕНИЕ

Шкафы бесперебойного питания предназначены для обеспечения бесперебойного электропитания оборудования и предоставления оперативному персоналу полной, достоверной и своевременной информации о работе системы питания. Линейка шкафов бесперебойного электропитания (ШБП) разработана с учётом передовых технических решений по организации систем бесперебойного питания объектов энергетики и других отраслей.

ФУНКЦИИ

· Обеспечение технологического оборудования электроэнергией с заданными параметрами, в т.ч. при исчезновении напряжения, отклонении напряжения или частоты в промышленной сети свыше допустимых пределов

· Сбор, архивирование и предоставление информации о состоянии системы питания оперативному персоналу

· Сигнализация нарушений в работе оборудования на информационном табло.

ПРИНЦИП РАБОТЫ

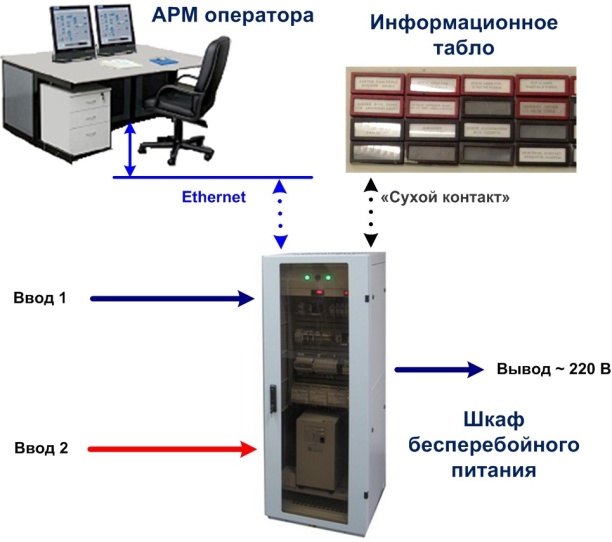

· Работа ШБП обеспечивает переход с основного ввода на резервный ввод и обратно при одиночном исчезновении напряжения на любом из вводов без исчезновения напряжения на Выводе ~ 220В. В случае использования в шкафу агрегата бесперебойного питания (инвертора) основным вводом является Ввод 1 ~220В, а резервным – Ввод 2 =220В. При использовании источника бесперебойного питания (ИБП) основным вводом является Ввод 1 ~220В, а резервным – Ввод 2 ~220В.

· Параметры электропитания и состояние шкафа могут передаваться на автоматизированное рабочее место (АРМ) оператора, реализованное на базе российской SCADA КРУГ-2000^® или другой SCADA-системы · Технологическая сигнализация по параметрам электропитания и сигнализация состояния шкафа может передаваться на информационное табло по физическим линиям связи.

ПРЕИМУЩЕСТВА

· Гарантированное переключение на резервное питание

· Высокая надежность, основанная на современных технологиях

· Автоматический режим работы

· Минимальные требования к обслуживанию

· Возможность предоставления информации о системе электропитания на АРМ оператора и информационном табло.

ЛИНЕЙКА ШКАФОВ БЕСПЕРЕБОЙНОГО ПИТАНИЯ

Модельный ряд шкафов базируется на основном параметре устройства – максимальной полной мощности. Габаритные размеры шкафов определяются выбором мощности и используемого источника питания.

Модификация шкафа	Резервный ввод	Максимальная полная мощность, ВА	Габаритные размеры (ШхГхВ), мм
ШБП 01 ВН-01-01-20	=220В	1000	600x600x1635
ШБП 02 ВН-01-01-20		2000	600x600x1635
ШБП 03 ВН-01-01-20		3000	600x800x2035
ШБП 04 ВН-01-01-20		3500	600x800x2035
ШБП 05 ВН-01-01-20		6000	600x800x2035
ШБП 11 ВН-01-01-54	~220В	1000	600x600x1635
ШБП 12 ВН-01-01-54		2000	600x600x1635
ШБП 13 ВН-01-01-54		3000	600x800x2035
ШБП 14 ВН-01-01-54		3500	600x800x2035
ШБП 15 ВН-01-01-54		6000	600x800x2035

При заказе ШБП предлагается сделать выбор из следующих опций:

с агрегатом бесперебойного питания (Ввод 1 ~220В, Ввод 2 =220В) или с источником бесперебойного питания (Ввод 1 ~220В, Ввод 2 ~220В)
выходная максимальная полная мощность от 1000 до 6000 ВА
возможность вывода информации на сигнальное табло через релейный выход типа «сухой контакт»
возможность передачи информации на АРМ оператора через протоколы OPC DA 2.0, UDPKRUG, MODBUS RTU/TCP, МЭК 60870-5-104 КП.

Габаритные размеры ШБП определяются выбором мощности, источника питания, и могут быть изменены по согласованию с Заказчиком. Любая модель может быть исполнена со степенью защиты от IP20 до IP68.

ПРИМЕР КОМПЛЕКТАЦИИ ШКАФА ШБП 02 ВН-01-01-20

· Шкаф напольный 600х600х1635 мм со стеклянной дверкой

· Агрегат бесперебойного питания

· Входное питание шкафа – 1 ввод ~220 В (основной) и 1 ввод =220 В (резервный) · Промышленный контроллер DevLink-С1000 для сбора информации о состоянии системы электропитания, её обработки и передачи на АРМ оператора

· OPC-сервер для организации информационного обмена со SCADA-системами

· Модуль ввода/вывода DevLink A10 DIO–16BD для вывода сигнализации по параметрам электропитания на информационное табло

· Блок вентиляции и освещения шкафа.
