Намагниченность магистральных трубопроводов возникает из-за применения внутритрубных магнитных диагностических снарядов, которые используются для оценки состояния толщины стенки труб и выявления дефектов металла газопроводов высокого давления. В результате магнитное поле в стыке труб может достигать величин 100-150 мТл (1000 — 1500 Гс) и более.
Высокий уровень намагниченности в стыке труб приводит к ухудшению стабильности горения сварочной дуги, разбрызгиванию металла в сварном шве и образованию дефектов: поры, непровары, шлаковые включения.
Сварка труб при проведении ремонтно-восстановительных работ на магистральных трубопроводах, как правило, выполняется методом ручной дуговой сварки при использовании электродов с основным или целлюлозным видом покрытия. При этом сварка коренного шва на постоянном токе часто сопровождается эффектом магнитного дутья, проявляющемся в срыве и отклонении электродуги в стыке труб вследствие их высокой остаточной намагниченности. Дефекты сварных швов, вызванные высокой намагниченностью, приводят к потере времени на зачистку, повторную сварку и дополнительный контроль при ремонтных работах на магистральных газопроводах и нефтепроводах. Поскольку намагниченность труб не позволяет получить хорошее качество шва, размагничивание труб перед сваркой является необходимой технологической операцией. Полностью устранить магнитное поле невозможно, поэтому допускается проводить сварку при малых значениях намагниченности, не оказывающих негативного влияния на качество сварки.
Для размагничивания труб применяют специальные размагничивающие устройства и установки, позволяющие получить допустимые значения намагниченности в стыке труб. Стандартом СТО Газпром 2-2.2-136-2007 «Инструкция по технологиям сварки при строительстве и ремонте промысловых и магистральных газопроводов. Часть 1» установлен уровень остаточной намагниченности торцов труб – не более 2 мТл (20 Гс). При намагниченности более 2 мТл должно выполняться размагничивание. Однако практика выполнения сварки стыков на магистральных трубопроводах показала, что величина намагниченности в стыке более 10 Гс (1,0 мТл) уже вызывает отклонение сварочной дуги и нарушению процесса сварки.
Ниже приведены допустимые значения намагниченности труб для выполнения сварки.

Значения намагниченности для сварки TIG:- менее 1,0 мТл – намагниченность не оказывает влияние на качество сварки;- от 1,0 до 2,0 мТл – незначительное влияние на сварку;- от 2,0 до 4,0 мТл – сварочная дуга не стабильна, сварочный процесс затруднен;- более 4,0 мТл – процесс сварки невозможен.

Значения намагниченности для сварки MIG/MAG:- менее 2,0 мТл – намагниченность не оказывает влияние на качество сварки;- от 2,0 до 4,0 мТл – незначительное влияние на сварку;- от 4,0 до 6,0 мТл – сварочная дуга не стабильна, сварочный процесс затруднен;- более 6,0 мТл – процесс сварки невозможен.

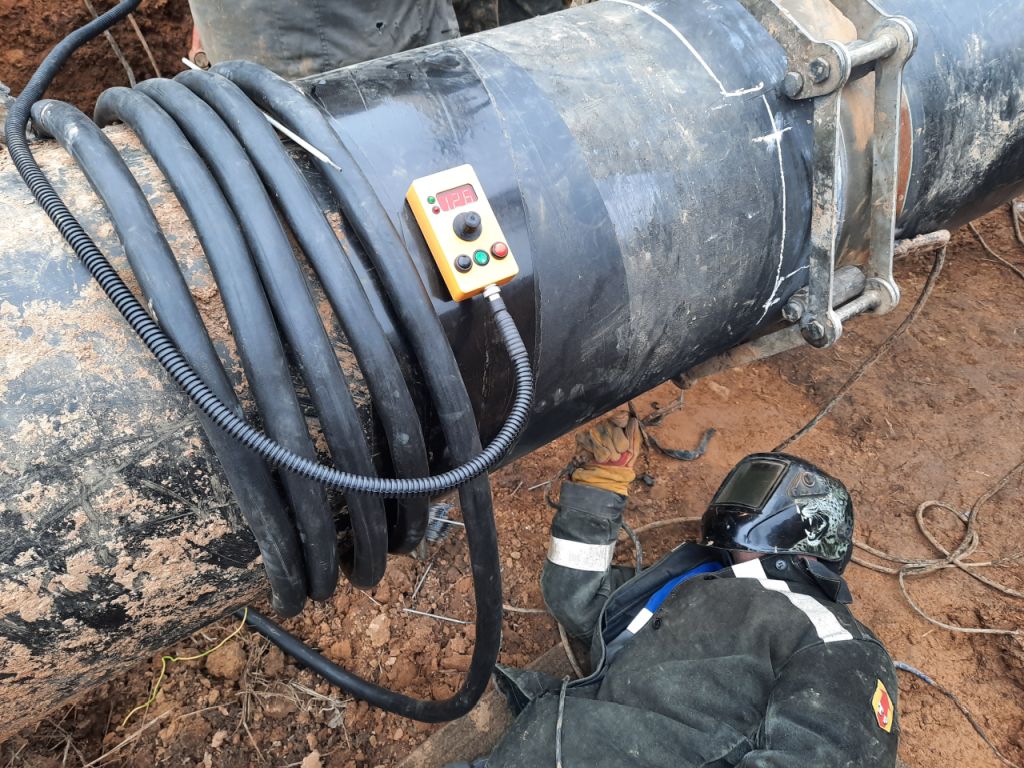

Для размагничивания стыков труб в процессе ремнтно-восстановительных работ на магистральных газопроводах обычно используют установку НЕВА MD-T2.2 производства НЕВА-Техника, позволяющую выполнять размагничивание и сварку одновременно двух стыков монтируемой катушки.
Для приобретения устройств размагничивания труб обращайтесь в компанию-производитель ООО "НЕВА-Техника".
