Терминалы серии «Сириус» в новом конструктивном исполнении

В этом году специалисты ЗАО «РАДИУС Автоматика» подготовили к серийному производству обновленную платформу для терминалов серии «Сириус», предназначенную для использования как на «классических», так и на «цифровых» подстанциях различных классов напряжения.

Терминалы не только обладают всеми достоинствами устройств предыдущего поколения, но и получили целый ряд новых возможностей, на которых мы остановимся в этой статье.

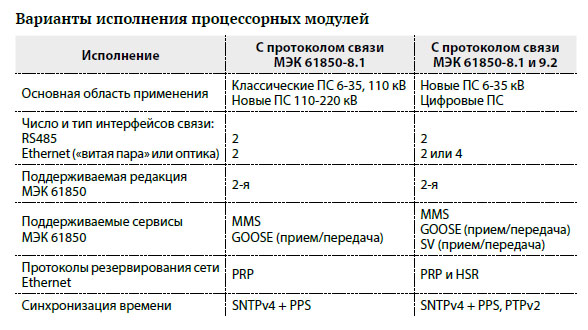

Конструктивная унификация терминалов обеспечивает единый модульный состав терминалов для сетей 6‑35 кВ и для 110‑220 кВ. Разработаны пять вариантов исполнения по ширине: 95, 139, 184, 227, 271 мм. Высота всех терминалов одинакова и составляет 295 мм. Глубина терминала с установленной панелью индикации – 172 мм, при этом монтажная глубина (от панели до выступающих частей разъемов) составляет всего 144 мм. Конструкция предусматривает возможность использования различных процессорных модулей (см. таблицу) без изменения схемы подключения внешних цепей.

Появилась возможность использовать графическую панель индикации, составные (в том числе выносные) панели индикации. Использование выносных панелей позволяет изменять количество светодиодов и кнопок оперативного управления до требуемого заказчику количества. Для базовой панели с алфавитно-цифровым индикатором увеличено количество светодиодов (до 48) и кнопок оперативного управления (до 8).

В терминалах применяется принципиально новая бестрансформаторная схемотехника аналоговых модулей. Токи измеряются с помощью шунтов, напряжения – с помощью резистивных делителей. Благодаря отсутствию трансформаторов обеспечивается линейность преобразования во всем диапазоне измерений и полное отсутствие влияния апериодической составляющей переходного процесса. Специализированный процессор осуществляет предварительную цифровую обработку сигналов и снижает загрузку основного процессора.
При отсутствии оперативного питания при подключении к интерфейсу USB на лицевой панели можно производить считывание архивов, изменение уставок и настроек, а также обновление встроенного программного обеспечения («прошивки») терминала.

В обновленной серии терминалов отсутствуют элементы питания, требующие периодической замены. Архивы событий и срабатываний, уставки и настройки, состояние функциональной логической схемы находятся в энергонезависимой памяти, их сохранение обеспечивается в течение всего срока службы изделия. Архив осциллограмм увеличен в четыре раза по сравнению с устройствами предыдущего поколения, его сохранение обеспечивается ионистором в течение нескольких недель.

Функция каждого входа, реле, светодиода и кнопки оперативного управления может быть выбрана пользователем. Выбор функции может осуществляться как с помощью программного обеспечения «Старт-3», так и через меню устройства.

В терминалах реализован оперативный ввод / вывод всех функций защиты и автоматики, в том числе средствами МЭК61850. Для доступа к оперативному управлению функциями, которым не были назначены кнопки, предусмотрен специальный механизм доступа через меню.

На примере нового универсального терминала защиты присоединений 6‑35 кВ «Сириус-2МЛ-02» и терминала дифференциальной защиты линий 110‑220 кВ «Сириус-2ДЗЛ-02» рассмотрим возможности обновленной платформы.



Терминал «Сириус-2‑МЛ-02» обеспечивает выполнение функций РЗА различных присоединений 6‑35 кВ одним устройством. Это может быть вводной или секционный выключатель, кабельная или воздушная линия, электродвигатель, трансформатор собственных нужд (ТСН).

Выполняемые функции:

• Четыре ступени максимальной токовой защиты (МТЗ)
- направленная
- загрубление уставки при включении
- пуск по напряжению
- действие на сигнал или на отключение
- ускорение
- независимая или зависимая характеристика
- блокировка при броске тока намагничивания (БНТ)

• Три ступени дистанционной защиты
- контроль трех петель от междуфазных КЗ и двух петель «фаза-земля»
- полигональные характеристики
- блокировка при качаниях
- блокировка при неисправности цепей напряжения (БНН)

• Логическая защита шин (ЛЗШ)
- выбор схемы блокировки
- пуск по напряжению

• Защита от обрыва фазы (защита от несимметричного режима)
- по I2
- по I2 / I1

• Две ступени защиты от однофазных замыканий на землю (ОЗЗ)
- по 3U0
- по 3I0 50 Гц
- по 3I0 высших гармоник
- направленная

• Две ступени защиты минимального напряжения (ЗМН)

• Защита от повышения напряжения (ЗПН)

• Дуговая защита

• Дополнительная токовая защита от отдельного измерительного канала, например, для ТЗНП стороны 0,4 кВ трансформатора собственных нужд

• Контроль наличия напряжения на вводе
- измеренный
- по дискретному сигналу

• Контроль наличия напряжения на секции (шинах)

• Контроль отсутствия напряжения на секции (шинах)

• Автоматика управления выключателем, в том числе с контролем синхронизма

• Двукратное АПВ
- с возможностью оперативного переключения режима
- с контролем наличия и отсутствия напряжения
- с контролем синхронизма

• УРОВ (прием сигналов от нижестоящих выключателей и формирование сигнала при отказе своего)

• АВР с восстановлением нормального режима

Терминал имеет 33 дискретных входа и 33 выходных реле.



Терминал «Сириус-2ДЗЛ-02» содержит функции, необходимые для обеспечения основной защиты абсолютной селективности воздушных, кабельных и смешанных линий 110‑220 кВ в сетях с эффективно заземленной нейтралью, а также содержит комплект ступенчатых защит (КСЗ). Предусмотрена возможность защиты линии при подключении ее к системе через два выключателя (например, «полуторная» схема, «четырехугольник», «мостик» и т. п.). Тип защиты абсолютной селективности – двухступенчатая продольная дифференциальная токовая защита линии (ДЗЛ) с цифровым каналом связи.

В состав КСЗ входят:

• пять ступеней ДЗ от междуфазных КЗ

• одна ступень ДЗ от КЗ на землю

• шесть ступеней направленной ТЗНП

• ненаправленная ТО, ЗОФ

• ускорение при «опробовании» и оперативное ускорение ДЗ и ТЗНП

• логика передачи ускоряющих или блокирующих сигналов для ДЗ и ТЗНП (в том числе с помощью сигналов ВЧТО).

Устройство выполняет функцию УРОВ двух «локальных» выключателей – УРОВ В1 и УРОВ В2.

Предусмотрены защита от непереключения фаз (ЗНФ) и защита от неполнофазного режима (ЗНФР), реализованные независимо для обоих контролируемых выключателей В1 и В2.

Полукомплекты связываются между собой по цифровому каналу связи, подключение к которому производится с помощью синхронных портов с интерфейсом по стандарту IEEE с37.94. Предусмотрено как прямое соединение по ВОЛС, так и подключение через мультиплексоры. Для повышения надежности поддерживаются два независимых канала с полным дублированием передаваемой информации.

Предусмотрены алгоритмы одностороннего ОМП, а также ОМП методом двухстороннего замера на основе значений синхронизированных векторов тока и напряжения на обоих концах линии, передаваемых по цифровому каналу связи.

Терминал имеет 45 дискретных входов и 33 выходных реле.

Терминалы серии «Сириус» в новом конструктивном исполнении

АО «РАДИУС Автоматика»
124489, г. Москва, Зеленоград,
Панфиловский пр-т, д. 10, стр. 3
Тел. +7 (495) 663‑17‑63
e-mail radius@rza.ru
www.rza.ru
