Новые щиты: опередить аналоги

Компания «РАДИУС-Автоматика» представила инновационное техническое решение, воплощенное в надежных и современных щитах ЩСН-РА и ЩПТ-РА производства ООО НПФ «РАДИУС».

Данная разработка способна удовлетворить все потребности заказчика при оснащении электростанций и подстанций на предприятиях разных отраслей промышленности.

Щиты ЩСН предназначены для приема и распределения электроэнергии от трансформаторов собственных нужд. Щиты ЩПТ-РА работают на прием электроэнергии от аккумуляторной батареи, поддержание ее параметров от двух выпрямительных устройств и распределение электрической энергии по цепям постоянного тока.

Новое решение «РАДИУС-Автоматики» обладает рядом преимуществ, существенно отличающих эти устройства от аналогов. В щитах ЩСН-РА и ЩПТ-РА используются комплектующие преимущественно отечественного производства, что определяет гибкость изделия в цене. Инновационные щиты обеспечивают высокую надежность, безопасную эксплуатацию и ремонтопригодность. Изделия отличаются высоким качеством монтажа силовой и вторичной коммутации, высокой степенью защиты и внутреннего разделения. Монтажные панели изготовлены с применением современных технологий.

Щиты ЩСН и ЩПТ выпускаются в разнообразных модификациях, что позволяет реализовать любую идею заказчика в рамках приобретаемого оборудования.

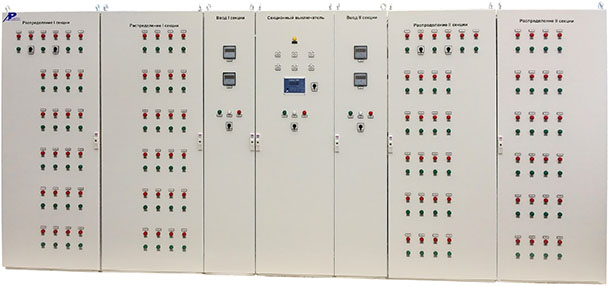

Ярким примером является щит собственных нужд ЩСН-РА-1000‑380 номинальным током 1000 А производства ООО НПФ «РАДИУС», выполненный по схеме с явным резервом и укомплектованный двумя рабочими трансформаторами и одним резервным трансформатором, а также, соответственно, имеющим два рабочих ввода, один резервный ввод, два секционных выключателя. Щит двухрядного исполнения с шинным мостом на коммутационных аппаратах оте­чественного производства.

Схема АВР реализована на устройствах «Сириус АВР» производства АО «РАДИУС Автоматика». Контроль наличия напряжения осуществляется на рабочих и резервном вводах со стороны трансформаторов. При исчезновении напряжения на одном из рабочих трансформаторов отключается его рабочий ввод, включается соответствующий секционный выключатель и резервный ввод. Для исключения одновременного включения двух секционных выключателей выполнена электрическая блокировка. Для исключения ложного срабатывания АВР выполнена электрическая блокировка АВР.

Другой пример инновационной разработки – это прекрасно функционирующий щит постоянного тока ЩПТ-РА-220‑350 номинальным током 350 А производства ООО НПФ «РАДИУС» с отдельным навесным шкафом ввода от АБ. Щит выполнен на автоматических селективных выключателях отечественного производства, не имеющих аналогов у зарубежных производителей. Система мониторинга сети постоянного тока реализована на устройстве «Сириус-2‑МПТ-ФКИ» производства АО «РАДИУС Автоматика». Это устройство осуществляет полный контроль за всеми параметрами сети постоянного тока, передает контролируемые параметры по цифровым каналам связи в АСУ ТП. Кроме того, контролирует снижение сопротивления изоляции всей сети постоянного тока и осуществляет пофидерный контроль изоляции, что облегчает поиск места повреждения изоляции.

Применяемый алгоритм измерений позволяет фиксировать различные повреждения изоляции, включая симметричное снижение изоляции на положительном и отрицательном полюсе как всей сети, так и контролируемых присоединений. Своевременное обнаружение и выдача сообщений, в том числе и по протоколу МЭК 61850‑8–1, о неисправностях в системе постоянного оперативного тока позволяет снизить вероятность отказов и излишних срабатываний устройств релейной защиты и автоматики, поэтому применение терминала «Сириус-2‑МПТ-ФКИ» значительно повышает надежность функционирования энергообъектов при приемлемых затратах.

Для повышения надежности питания потребителей применяются радиальные схемы питания посредством шкафов распределения оперативного тока ЩПТ-РА-ШР-40 на 40 отходящих линий с пофидерным контроль изоляции производства ООО НПФ «РАДИУС».
