Распределительные блоки PTFIX

Тема номера Андрей ВИНОГРАДОВ, отдел стратегического маркетинга ООО «Феникс Контакт РУС», г. Москва

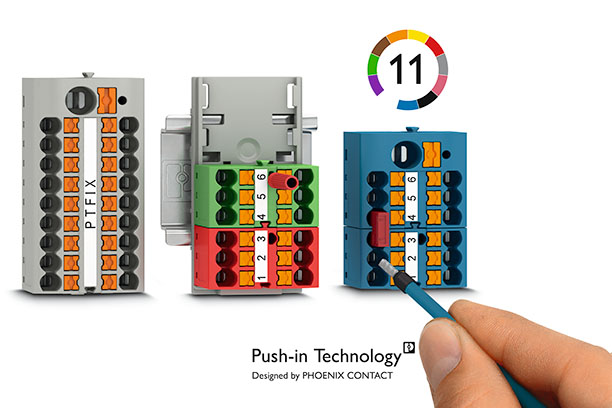

Рис. 1. Распределительные блоки PTFIX представлены в 11 цветовых вариантах, что позволяет легко отличить проводку разных электрических фаз

Экономят пространство в электротехническом шкафу и позволяют сократить время подключения проводов за счет применения современных пружинных Push-in зажимов.

Повсеместное распространение систем автоматизации влечет увеличение количества применяемых датчиков и исполнительных устройств, что, в свою очередь, усложняет реализацию задач по распределению электропитания. Теперь, с внедрением концепции компактных распределительных блоков PTFIX, время на монтаж существенно сократилось. Доступные с различным количеством точек подключения и в нескольких вариантах монтажа, эти распределительные блоки могут быть быстро и удобно размещены на месте и при необходимости можно нарастить количество контактов в сборке.

Быстрое и надежное распределение электрической энергии от источника питания к нескольким потребителям – главная задача таких коммутационных блоков. Эта основополагающая задача оформилась еще в начале эры широкой электрификации и распространения электрического освещения в первой половине XIX века, и сохраняет свою актуальность в настоящее время для сложных контроллерных систем управления.

В те времена технология соединения была крайне простой – контакты паяли или соединяли винтовыми зажимами. Индустриализация вызвала быстрое развитие электрических сетей со множеством задач по распределению электрической энергии. Технология соединения развилась до применения модульных шкафов управления, которые преобладают в промышленности сейчас. Электрическая энергия теперь не только распределяется, но и происходят процессы по переключению, контролю параметров качества, преобразования и защиты элементов электрической цепи.



Триумфальное шествие модульных электротехнических клемм

Благодаря развитию технологии подключения шкафы управления и распределительные коробки стали теперь гораздо компактнее, и появилась возможность их модульного соединения. Гибкость, модульность и экономия пространства являются сейчас главными требованиями для соединительных устройств в различных отраслях промышленности.

Совершенствование технологий соединения, например, появление пружинной технологии подключения проводов без использования инструмента, позволяет значительно сократить затрачиваемое время при высочайшем уровне защиты от поражения электрическим током. Требование к минимизации занимаемого пространства играет значительную роль, потому что каждый сантиметр в шкафу управления или в распределительной коробке влияет на итоговую цену всей системы. Компактность крайне важна в машиностроении, производстве лифтов и электроснабжении зданий и во множестве других задач.

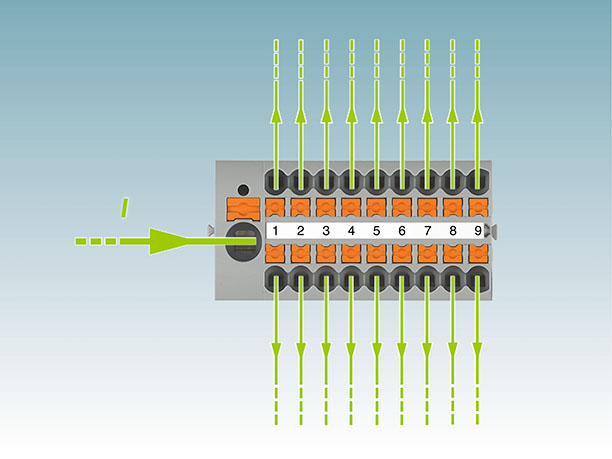

Рис. 2 Каждый распределительный блок PTFIX эквипотенциален, т. е. внутри общая токоведущая шина, что избавляет от необходимости использования перемычек



Более того, компоненты электроснабжения зданий должны соответствовать требованиям (EN 60998‑1) на сопротивление изоляции для низковольтных электрических цепей в жилых зданиях. В дополнении предъявляется требование (IEC 60068‑2‑32) по высокой прочности электротехнических компонентов. Требованиям уменьшения размеров и специфическим конструктивам удовлетворяют современные клеммы. Компания Phoenix Contact предлагает наиболее широкую номенклатуру мини- и микроклемм с большим количеством унифицированных принадлежностей. Но даже для таких малых клемм потребуется дополнительное время на закрепление DIN-рейки в электротехническом шкафу и установку на нее этих клемм.



Распределительные клеммы экономят пространство и время

По статистике, почти каждая вторая клемма соединяется перемычкой, поэтому даже применение современных штекерных мостиков требует значительных временных затрат на их установку в клеммы. Более того, количество таких соединений подчеркивает важность задачи, которую играет распределение электрической энергии. Для решения этой специфической задачи компания Phoenix Contact разработала целую серию распределительных блоков и представила их на Международной промышленной выставке в Ганновере в 2017 г. Серия этих новых распределительных блоков носит название PTFIX и конструктивно отличается от стандартных модульных электротехнических клемм. Уникальные распределительные блоки представлены в трех вариантах по числу контактов, на 6, 12 и 18 проводов, и все имеют общий электрический потенциал. Номинальное сечение подключаемых проводов составляет до 2,5 мм2, дополнительного места под перемычки не нужны, т. к. внутри каждого распределительного блока общая токоведущая шина. Блоки PTFIX также делятся на два вида по сечению проводов: один тип с одинаковыми контактами на 2,5 мм2, и второй тип с одним контактом для провода на 6 мм2 от источника питания и остальными контактами на 2,5 мм2.

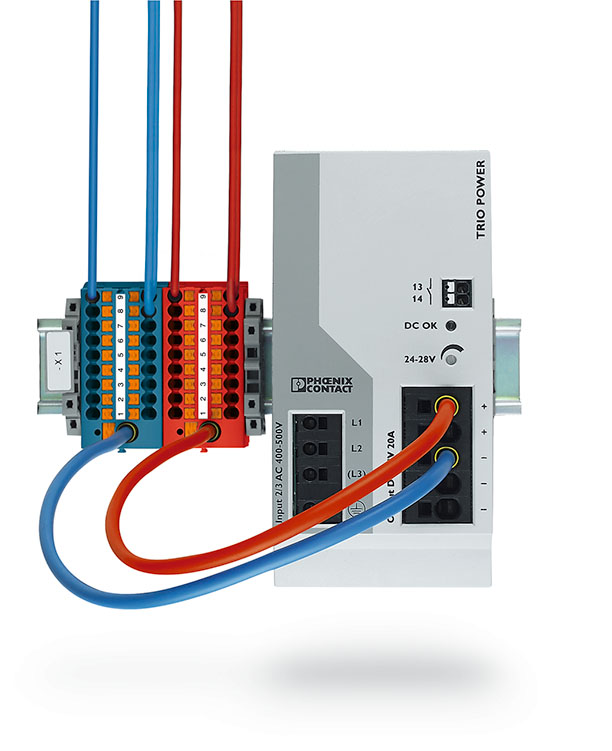

Рис. 3. Использование распределительных блоков PTFIX с вводным контактом большего сечения позволяет подключить крупный провод от источника питания, а к потребителям развести уже провода меньшего сечения



Одним из основных преимуществ серии PTFIX является применение пружинной технологии Push-in подключения проводов вообще без какого‑либо инструмента. Допускается подключение проводов, как одножильных (жестких), так и многожильных (гибких) с гильзовыми наконечниками сечением от 0,34 мм2. Распределительные блоки PTFIX поставляются полностью изолированными и с заранее выбранным типом крепления, поэтому могут быть сразу же использованы для организации распределения электрической энергии к потребителям за считанные секунды без монтажа дополнительных принадлежностей.

Существует множество вариаций использования распределительных блоков и их монтажа, в том числе предлагается использовать блоки PTFIX с предустановленным креплением на DIN-рейки шириной 35 мм и 15 мм. Блоки PTFIX можно расположить как параллельно, так и перпендикулярно DIN-рейке шириной 35 мм. Специальная конструкция нижней части блоков позволяет быстро и удобно устанавливать различные типы креплений, адаптируя тем самым решение под конкретную задачу в каждом приложении. Возможность соединить блоки между собой в единую жесткую сборку, прочные крепления-защелки обеспечивают надежное крепление. Учитывая это, допускается установка креплений на каждый второй распределительный блок, что позволяет сократить расходы на принадлежности и время монтажа. Эта же особенность удобна и при установке распределительных блоков PTFIX непосредственно на монтажную панель с помощью винтовых фланцев.



Распределительные блоки PTFIX с креплением двусторонней клейкой лентой

Кроме крепления на DIN-рейки и непосредственной установки на монтажную панель, есть еще вариант – просто приклеить распределительный блок. Специальный промышленный клеевой слой на нижней части распределительных блоков позволяет прикрепить их одним движением на ровную поверхность. Этот тип крепления позволяет сократить занимаемое место в электротехническом шкафу, т. к. такой блок можно прикрепить непосредственно на боковую стенку шкафа, монтажную панель или даже сбоку на сам источник питания.

Выбор и испытания особого клеевого материала позволяют длительно эксплуатировать распределительные блоки PTFIX с клеевой основой даже в экстремальных температурных режимах, от –30 до +100° C. Кроме того, надежное крепление гарантируется даже на полированную бетонную поверхность.

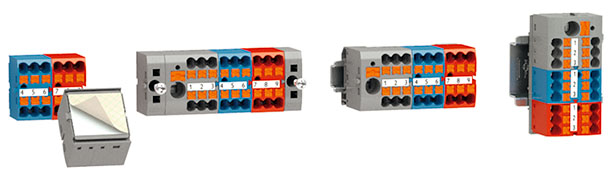

Рис. 4. Распределительные блоки PTFIX предлагают несколько вариантов крепления: установка на DIN-рейку, крепление фланцевыми винтами и фиксация на клеевой основе. Возможность соединения корпусов блоков между собой позволяет создать жесткую единую конструкцию



Маркировка таких распределительных блоков может быть выполнена с помощью узкой маркировочной ленты с клеевым слоем, которая поставляется в рулонах или в листах формата А4. Нанести обозначения на эту рулонную маркировку можно с помощью компактного термопринтера (например, Thermomark Roll), а на маркировку в листах формата А4 обозначения наносятся с помощью обычного офисного лазерного принтера. При необходимости можно организовать соединение распределительного блока PTFIX со стандартной электротехнической клеммой с помощью обычной штекерной перемычки (типа FBS) из системы унифицированных принадлежностей Clipline complete. Это дает возможность организовать ввод проводом большого сечения или организовать защиту электрической цепи с помощью клеммы с плавким предохранителем.

Распределительные блоки допускают подключение проводов номинальным сечением 2,5 мм2, находящихся под напряжением до 690 В, а в жилых зданиях, в соответствии со стандартом (DIN EN 60998‑2‑2), напряжение ограничивается до 450 В. Распределительный блок с вводным контактом на 6 мм2 и распределительными контактами на 2,5 мм2 выдерживает продолжительный рабочий ток в 57 А.


ООО «Феникс Контакт РУС»
119619, г. Москва,
Новомещерский проезд, 9, стр. 1
Тел. +7 (495) 933‑85‑48
Факс +7 (495) 931‑97‑22
info@phoenixcontact.ru
www.phoenixcontact.ru
