Газета "Энергетика и промышленность России" | № 22 (306) ноябрь 2016 года

Энергосбережение и повышение энергоэффективности. Генерация реактивной мощности.

Производство для энергетики Владимир АКСЁНОВ, генеральный директор ТОО «Усть-Каменогорский конденсаторный завод»
Рис. 1. БСК-110-52 УХЛ1 производства ТОО «УККЗ», ПС «Фрунзенская 330 кВ»

Приоритетным направлением в работе Усть-Каменогорского конденсаторного завода (Республика Казахстан) в последние годы является производство новых разработок c использованием конденсаторов, а точнее, автоматически управляемых батарей конденсаторов для компенсации реактивной мощности и повышения энергоэффективности.

Выход ценного оборудования из строя, снижение норм выработки, падение эффективности работы предприятия в целом или же постоянные сбои и отказы – это характерные симптомы производства, на котором используется сеть, не обеспечивающая надлежащего качества электроэнергии.



Компенсация реактивной мощности и повышение качества электроэнергии

Электроэнергия как товар обладает целым рядом специфических свойств. Она непосредственно используется при создании других видов продукции и оказывает существенное влияние на экономические показатели производства и на качество выпускаемых изделий. При этом понятие качества электрической энергии отличается от понятия качества других товаров. Качество электроэнергии проявляется не непосредственно, а через качество работы электроприемников. Качество электроэнергии – технический термин, который закреплен в государственном стандарте (ГОСТ 13109 и ГОСТ Р 54149‑2010).

Устройства компенсации реактивной мощности быстро окупаются – при том, что цена на них остается более чем доступной. Потребление активной энергии при использовании устройств компенсации реактивной мощности может снижаться на 4‑5 процентов.

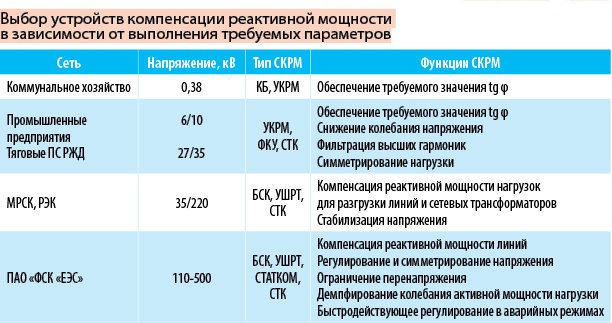

В плане решения данного вопроса ТОО «УККЗ» предлагает широкий спектр продукции:

• ККУ – конденсаторные установки (регулируемые и нерегулируемые) типа УК, УКМ, УКМТ, УКМФ на напряжение 0,4 кВ;
• конденсаторные установки (регулируемые и нерегулируемые) типа УКЛ (П), УКРМ, УКРМФ на напряжение 6‑10 кВ;
• батареи статических конденсаторов (БСК) на напряжение от 35 до 220 кВ;
• статические тиристорные компенсаторы реактивной мощности (СТК);
• статический компенсатор реактивной мощности (СТАТКОМ).


БСК

БСК дают возможность поддерживать напряжение на нужном уровне, выдавать реактивную мощность и корректировать перетоки энергии.





БСК производства ТОО «УККЗ» соответствуют мировым стандартам. По конструкторским разработкам и техническим характеристикам они соответствуют всем требованиям МЭК, ГОСТ и ПАО «ФСК ЕЭС».

Наши преимущества в производстве БСК:

• конденсаторы производства ТОО «УККЗ» адаптированы к особенностям электросетей Российской Федерации и других постсоветских стран;
• наличие внутренних предохранителей;
• расширенные возможности использования за счет гибкого диапазона по мощности;
• возможность эксплуатации в особо загрязненных районах и в условиях высокогорий;
• улучшенная конструкция и технология изготовления (каркас – горячее цинкование; комплектующие изделия – от лучших мировых производителей);
• места электрических соединений обработаны электропроводной смазкой, улучшающей контакт.

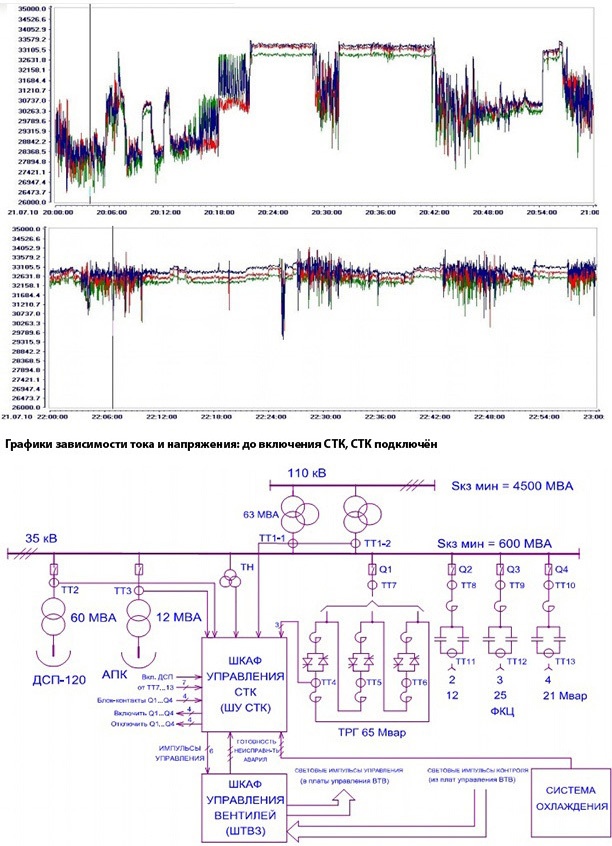

Статический тиристорный компенсатор (СТК)

СТК являются одними из устройств, обеспечивающих повышение эффективности работы и энергосбережения систем передачи и распределения электрической энергии.

Эффективность применения СТК, в зависимости от объекта установки, определяется реализацией ими следующих функций:

• снижение колебаний напряжения;
• повышение коэффициента мощности;
• существенное снижение колебаний напряжения (фликера) в питающей сети;
• подавление токов высших гармоник, текущих в энергосистему;
• симметрирование токов, потребляемых из сети;
• стабилизация напряжения на шинах нагрузки.

В настоящее время мы освоили и начали выпуск СТК самостоятельно. Осуществляем поставку двух СТК для НСП-21 ОАО «АК «Транснефть» (Россия).

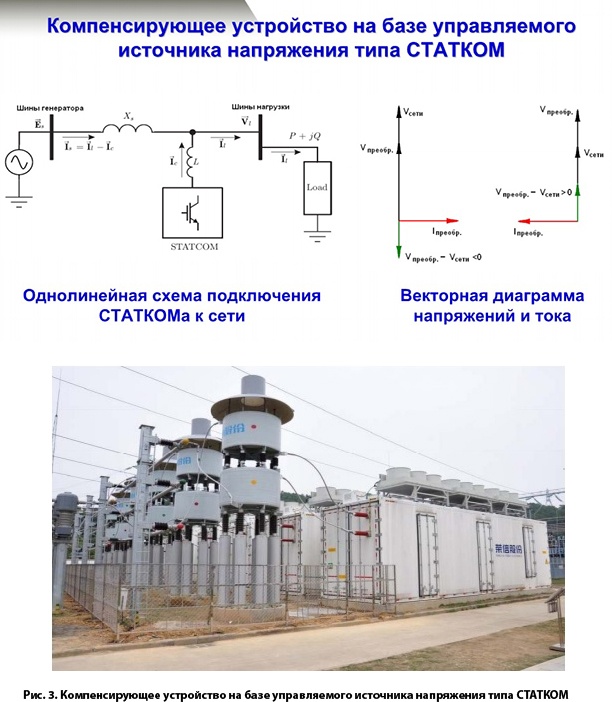

СТАТКОМ

СТАТКОМ – управляющее статическое устройство типа FACTS, позволяющее:

• регулировать напряжение, увеличивать пропускную способность сетей, оптимизировать потоки мощности, улучшить форму кривой напряжения;
• отказаться от установки дополнительных конденсаторных батарей, которые могли бы потребоваться при установке ТРГ, в том числе и для фильтрации гармоник;
• обеспечить удовлетворительное качество электроэнергии и уменьшить присоединенную конденсаторную мощность к шинам переменного тока, снизить негативные выбросы напряжения в переходных процессах;
• уменьшить требуемые площади, необходимые для дополнительных источников реактивной мощности.

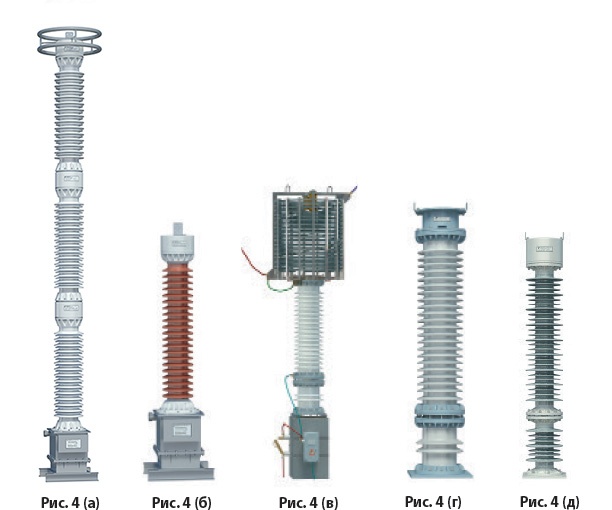

Учет электроэнергии и управление электроснабжением – это энергосбережение. Для обеспечения качественного и эффективного учета в энергосистеме применяется следующее оборудование производства ТОО «УККЗ»:

• емкостные трансформаторы напряжения на класс напряжения 110‑500 кВ (рис. 4 (а, б));
• конденсаторы связи взрывобезопасные (рис. 4 (г, д));
• конденсаторы связи усиленные (рис. 4 (в)).







ТОО «Усть-Каменогорский конденсаторный завод»
Тел.: +7 (7232) 29‑33-75, 29‑33-88, 29‑33‑85
Тел. / факс: +7 (7232) 29‑33-86, 29‑33-84, 29‑33‑76
e-mail: sales@ukcp.kz, kvar@ukcp.kz
ukkz.com
