Требования к защите корпусов и распределительных шкафов

Производство для энергетики Михаэль ШЕЛЛ, руководитель отдела продакт-менеджмента,Кристиан МОРИЦ, сертифицированный инженер, отдел продакт-менеджмента

Распределительные шкафы обеспечивают защиту не только находящемуся в них электрическому оборудованию.

Они защищают и людей, которые работают с распределительными или управляющими системами либо находятся поблизости от них, от опасностей, источником которых может стать электрический ток.


Надежные защитники

Требования к защите и задачи, касающиеся обеспечения безопасности, определяются различными нормами, правилами или условиями для разрешения в зависимости от места установки, отрасли или области применения. Результатом этого разнообразия спецификаций становятся бесчисленные испытания и подтверждения, призванные обеспечить соответствие корпуса распределительного шкафа требованиям.

Хорошо известным требованием к корпусу распределительного шкафа является степень защиты IP согласно IEC 60529, которая описывает защиту от попадания твердых тел или пыли, а также от попадания воды. Но, кроме этого, существует множество других требований к корпусу распределительного шкафа:

• точное соблюдение размеров;
• стойкость к коррозии;
• толщина слоя лакокрасочного покрытия;
• ударная вязкость;
• предельно допустимая статическая нагрузка материала;
• динамическая нагрузка материала, устойчивость к вибрации;
• устойчивость к УФ;
• защита в экстремальных климатических условиях;
• подтверждение способности к теплоотдаче;
• подтверждение сопротивления внутреннему давлению при коротких замыканиях;
• подтверждение защиты людей при электрических сбоях;
• защита людей при возникновении дуги короткого замыкания;
• защита при внешних механических повреждениях;
• термическая устойчивость синтетических материалов, обеспечивающих наружную защиту;
• обеспечение неизменного качества изготовления.

Эти требования, а также испытания и подтверждения их выполнения описаны в нормативах, например IEC 62208 или IEC 61439‑1. Кроме того, необходимо помнить, что для доступа на конкретные рынки, например в Северную Америку, Европу или Азию, необходимы дополнительные разрешения. Во многих регионах по всему миру признается стандарт IEC – либо напрямую, либо созданная на его основе государственная редакция стандарта. В Северной Америке вместо стандарта IEC для подтверждения защитных функций необходим стандарт Nema или разрешения UL. Для особых мест установки, например на кораблях или железных дорогах, существуют дополнительные конструкционные требования.



4‑этапный процесс нанесения покрытия обеспечивает оптимальную антикоррозийную защиту для долгосрочного сохранения механических характеристик корпуса


По мере проведения испытаний и обеспечения подтверждений также оформляются необходимые для разрешений документы. Однако производитель корпусов распределительных шкафов должен обеспечить стандартизированный процесс производства и, следовательно, стабильный уровень качества. Иначе сохранение в силе разрешений и сертификатов качества невозможно.

Чтобы получить разрешение такой организации, как UL, Lloyds или DNV, наряду с первичным контролем проводятся регулярные проверки состояния производства. При успешном прохождении проверки классификационные общества предоставляют право снабжать шкафы своими апробационными знаками до следующего аудита. Поэтому можно рассчитывать, что изготовитель, производственные процессы которого регулярно проверяют такие организации, обеспечивает стабильное качество корпусов распределительных шкафов.

Компания Rittal, один из ведущих поставщиков систем корпусов и распределительных шкафов, располагает аккредитованной лабораторией для проведения различных испытаний, которая находится на предприятии в Херборне. Это делает Rittal компетентным партнером для других предприятий. Наряду с необходимым первичным контролем новых продуктов Rittal регулярно проверяет разнообразные характеристики корпусов распределительных шкафов, выбранных прямо на производстве. Это помогает узнать, соблюдаются ли высокие стандарты качества систем распределительных шкафов Rittal.

Кроме регулярных испытаний продуктов для обеспечения их качества, очень важен стандартизированный процесс изготовления. При этом даже в случае особых размеров или форм, которые также необходимо учесть, проектирование и производство в Rittal осуществляется на базе платформенных технологий. Таким образом, даже корпуса распределительных шкафов в особом исполнении производятся и окрашиваются согласно стандартам, не отличаясь по качеству от продуктов серийного производства.


Больше, чем краска

Современный корпус распределительного шкафа отличается тем, что отвечает всем необходимым требованиям современных технологий и действующих норм. Так, например, в современной практике простое окрашивание металлических частей больше не используется в качестве защиты от коррозии. Чтобы обеспечить долговременную защиту от коррозии, необходим определенный порядок действий и различные технологические операции – от очистки до окраски загрунтованного корпуса методом порошкового напыления. Долговременная защита от коррозии абсолютно необходима, чтобы даже спустя годы эксплуатации электрических распределительных устройств корпус мог обеспечивать надлежащую защиту персонала и оборудования.



Грунтование каркаса распределительного шкафа методом погружения на заводе Rittal в Риттерсхаузене



Стандарты защиты от коррозии для электрических распределительных шкафов регулируются нормативами IEC 62208 или IEC 61439. Необходимое испытание на коррозийную стойкость проводится согласно IEC 60068‑2. На основании норм испытания различают корпуса для установки в помещении и вне помещения. Чтобы подтвердить устойчивость к коррозии, используется испытание в солевом тумане, которое позволяет за несколько дней вызвать процесс коррозии, который в реальности часто длится годами.

Корпуса распределительных шкафов Rittal из окрашенной листовой стали для установки в помещении отвечают требованиям к коррозийной стойкости благодаря стандартизированному процессу окрашивания.

После завершения первого этапа производства корпус прежде всего очищают и обез­жиривают, чтобы обеспечить долговременную адгезию последующих покрытий. Сразу после обезжиривания посредством нанокерамической обработки наносят первый слой антикоррозийного покрытия. На втором этапе нанесения покрытия корпус полностью погружают в резервуар – этот способ называют электрофорезным грунтованием методом погружения.

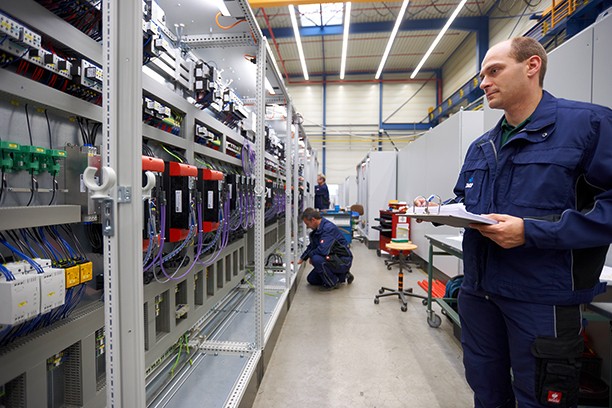

Электрические распределительные и управляющие установки защищают находящихся поблизости людей от опасностей, вызванных электрическим током



Заключительный этап антикоррозийной защиты – нанесение порошкового покрытия, наружного покрытия шкафа, дающего еще и структуру.
Если в ходе эксплуатации установки верхний слой будет поврежден, всегда есть еще два слоя, которые защитят корпус от ржавчины.


Долгосрочная безопасность

Защита людей, которые находятся в непосредственной близости от электрических распределительных установок или обслуживают их, является важнейшей целью в области обеспечения безопасности, достичь которой помогает норматив IEC 61439. Для этого в норматив включены различные требования, касающиеся механических характеристик корпуса. В случае электрического дефекта корпус распределительного шкафа подвергается значительной нагрузке из‑за роста давления или магнитного воздействия при коротком замыкании.

Рост внутреннего давления возникает, например, при отключении в результате короткого замыкания больших силовых выключателей, которые в этом случае создают электрическую дугу. Но и магнитное поле, которое возникает на медной шине, особенно при появлении высоких токов короткого замыкания, воздействует не только на соседнюю медную шину, но и на части корпуса, например на монтажные панели. Необходимо гарантировать, что во время отключения в результате короткого замыкания дверь распределительного шкафа не откроется и что шинная система не отсоединится во время короткого замыкания. Открывающаяся дверь распределительного шкафа или отлетающие детали легко могут травмировать людей, находящихся вблизи от шкафа.



Стандартизированный процесс производства обеспечивает изготовление корпусов распределительных шкафов с неизменным качеством даже в случае нестандартных размеров



Поэтому важно, чтобы корпус распределительного шкафа сохранял свою механическую устойчивость в течение долгих лет эксплуатации и не терял ее из‑за ржавчины или других воздействий. Чтобы обеспечить такой эффект и сохранить неизменное качество, необходимо неотступно следовать стандартизированным процессам изготовления и окрашивания.
