Трансформаторы ТМГ21 – новое конструктивное решение Минского ЭТЗ им. В. И. Козлова

Энергетика – одна из наиболее динамичных отраслей. На рынке электротехники регулярно появляются новые разработки трансформаторного оборудования, как правило, с технологическими новинками, призванные заменить старые серии и удовлетворить растущую потребность в трансформаторах.

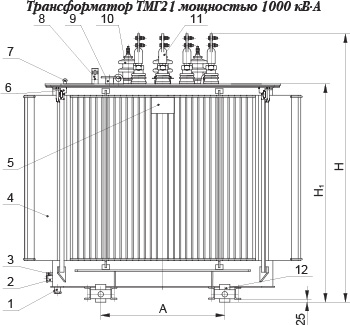

Последней новинкой Минского завода является трехфазный масляный трансформатор ТМГ21–1000 / 10‑У1 (ХЛ1) общего назначения.
Трансформаторы изготавливаются с сочетанием напряжений 6 / 0,4 кВ, 10 / 0,4 кВ, схемой и группой соединения обмоток Д / Ун-11, У / Ун.
Условия эксплуатации трансформатора ТМГ21:
• предназначен для преобразования электроэнергии в сетях энергосистем и потребителей электроэнергии;
• температура окружающего воздуха: от –60 °С до +40 °С;
• окружающая среда – невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделий в недопустимых пределах.
Преимущество и главная особенность трансформаторов серии ТМГ21 заключается в том, что обмотка низшего напряжения выполнена не из алюминиевых проводов, а из алюминиевой фольги. Такая техника изготовления обмоток НН уже давно зарекомендовала себя как наиболее эффективная и наименее энергоемкая во всем мире.
Обмотка из фольги сочетает в себе простоту намотки с высоким уровнем надежности. Для придания ей жесткости в качестве межслоевой изоляции применяется бумага типа DDP, которая в процессе сушки обмоток спекается, делая обмотки монолитными.
Использование фольги позволяет значительно уменьшить продольные силы короткого замыкания. Имея значительно меньшие тепловые сопротивления, обмотка НН лучше охлаждается и имеет более равномерный нагрев.
Сам процесс намотки обмоток из фольги значительно проще и менее трудоемок, чем процесс намотки из провода. Автоматизация процесса в значительной степени нейтрализует фактор человеческой ошибки, позволяет снизить себестоимость трансформатора и сроки его изготовления. Соответственно, цена на трансформаторы серии ТМГ21 уменьшится в среднем на 5‑7 %.
Сам трансформатор стал более компактным и легким: при увеличении ширины трансформатора на 50 мм его длина и высота стали меньше на 90 мм и 120 мм, соответственно. Масса трансформатора уменьшилась на 200 кг, в том числе масса масла на 150 кг.
Для контроля уровня масла в трансформаторах предусмотрен маслоуказатель поплавкового типа.
Для контроля внутреннего давления в баке и сигнализации в случае превышения им допустимых величин в трансформаторах, размещаемых в помещении, предусматривается по заказу потребителя установка электроконтактного мановакуумметра.
Для измерения температуры верхних слоев масла на крышке трансформаторов предусмотрена гильза для установки жидкостного стеклянного термометра, которым трансформаторы комплектуются по заказу потребителя.
Для измерения температуры верхних слоев масла и управления внешними электрическими цепями трансформаторы, предназначенные для эксплуатации в помещении или под навесом, по заказу потребителя комплектуются манометрическим сигнализирующим термометром.
Ввод нейтрали стороны НН трансформатора рассчитан на продолжительную нагрузку током, равным 100 % номинального тока обмотки НН.
Трансформаторы комплектуются транспортными роликами для перемещения в продольном и в поперечном направлениях.
Трансформаторы ТМГ21–1000 / 10‑У1 в полном объеме прошли испытания в ИЦ ФГУП ВЭИ г. Москва и допущены к эксплуатации в Российской Федерации.
В настоящее момент трансформаторы мощностью 1000 кВА выпускаются на заводе только серии ТМГ21. В ближайшее время, по мере разработки технической документации, вся линейка трансформаторов серии ТМГ11 будет переведена в серию ТМГ21.
Для МИТЭК весна приходит с выставками
Компания «МИТЭК» уже восемнадцать лет занимается поставками силового высоковольтного оборудования (ТМГ, КТП) мощностью от 16 до 2500 Минского электротехнического завода им. В. И. Козлова, качество и надежность которого обусловлены производственным потенциалом и многолетним опытом разработок оборудования.
Весна – это горячая пора для всевозможных выставочных мероприятий. В рамках традиционного весеннего марафона состоится выставка «Энергетика и электротехника», в которой по многолетней традиции ООО «МИТЭК» примет участие. Выставка пройдет с 17 по 20 апреля 2013 года в ВЦ «Ленэкспо» в Санкт-Петербурге.
На этот раз наряду с силовым трансформатором на открытой выставочной площади мы представим вашему вниманию подстанцию КТП-РТН-К-400 / 10 / 0,4‑Т-ВК / ВК-У1 с трансформатором ТМГ11–400 / 10 / 0,4 Д / Ун-11 У1.
Наши специалисты с удовольствием ответят на все ваши вопросы, проинформируют о новинках трансформаторной продукции Минского ЭТЗ и предоставят специальные условия сотрудничества. Ждем вас на нашем стенде Е2!

Санкт-Петербург: (812) 325‑43‑00
Иркутск: (3952) 895‑15‑59
Чебоксары: (8352) 50‑62‑99
e-mail: zakaz@mitek.spb.ru
www.mitek.spb.ru | МИТЭК.рф
