Контроль электроснабжения с помощью НКУ производства АББ

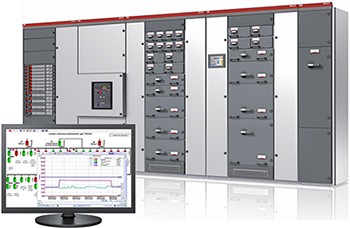

Интегрированная в НКУ MNS iS система управления предназначена для автоматизированного контроля электроснабжения на уровне 0,4 кВ.

Для электроснабжения и защиты линий в MNS iS используются выдвижные модули высотой от 150 мм, с возможностью установки до четырех модулей в ряд.
За счет размещения всех вспомогательных и контрольных компонентов в отдельном отсеке НКУ выдвижные модули малогабаритны и надежны в эксплуатации. Инновацией MNS iS является размещение в выдвижных модулях частотных преобразователей.

Измерение параметров линии выполняет расположенный в модуле датчик – на каждой из фаз измеряются ток, напряжение, мощность, частота, энергия и температура. Благодаря широкому набору получаемых параметров есть возможность своевременно выявить неисправные потребители для их дальнейшего ремонта или замены.



Блок управления

Каждый выдвижной модуль оснащается блоком управления для контроля параметров и осуществления защиты линии. Блок обрабатывает информацию с датчика, при необходимости активируя защиту (отключая контактор в модуле). Если параметры вернулись в нормальное состояние, блок может выполнить самозапуск линии. Взаимодействие блока управления с другим контрольным оборудованием возможно за счет встроенных дискретных и аналоговых входов / выходов.

Обработка информации от входов и выходов, логика управления линией и другие функции задаются настройкой блока управления. Благодаря этому параметры можно настраивать на работающей НКУ, а смену логики управления осуществлять программным путем без изменения аппаратной части (замена традиционной релейной схемы управления).

Для интеграции в систему MNS iS вводные и секционный аппараты также оснащаются блоками управления. В этом случае для измерения параметров электроснабжения используется электронный расцепитель, установленный на аппарате.



Интерфейс

Оперативный контроль и управление линиями осуществляются с помощью размещенной на НКУ сенсорной панели оператора.

Информация на панель выводится в реальном времени с использованием русскоязычного web-интерфейса, что позволяет персоналу максимально быстро и легко определить состояние нужной линии.

Защита панели от несанкционированного доступа обеспечивается с помощью паролей.

Одновременно с панелью состояние линии можно определить по светодиодам, расположенным на выдвижных модулях. Светодиоды можно индивидуально настроить на вывод определенных состояний или аварий уже в процессе эксплуатации.



Интеграция с АСУ ТП

Благодаря интегрированной системе управления MNS iS легко объединяется с системами управления производством (АСУ ТП).

Для передачи данных в АСУ ТП может использоваться один или одновременно несколько из следующих стандартных протоколов: Profibus DP, ProfiNet I / O, Modbus RTU, Modbus TCP и ОРС.

Сетевой шлюз, поставляющий данные по этим протоколам, использует для сбора информации скоростную внутреннюю сеть с блоками управления (10 Мбит / с). Благодаря высокой скорости сбора данных есть возможность передавать данные в АСУ ТП в реальном времени.

Таким образом, можно обеспечить реакцию системы АСУ ТП на технологические ситуации без временных задержек, что приведет к эффективному управлению процессом. Кроме того, сетевые шлюзы можно дублировать, существенно увеличив надежность обмена данными с АСУ ТП.



Опыт применения

На данный момент НКУ MNS iS успешно эксплуатируется как во множестве зарубежных, так и российских проектов. Применение сертифицировано в соответствии с действующими стандартами: ГОСТ Р,
Ростехнадзор и т. д. Сферы применения НКУ различны: от небольших пищевых производств до крупных проектов в энергетике, нефтегазовой и химической отраслях.
