Газета "Энергетика и промышленность России" | № 10 (198) май 2012 года

Быстрее, проще, эффективнее

Энергетика: тенденции и перспективы Алексей БУРОЧКИН, менеджер по продукту, направление «Автоматизация»

Коммутационная система SmartWire-DT от компании Eaton открывает новую эру в автоматизации.

Рациональное использование оборудования и времени, затрачиваемого на его проектирование и ввод в эксплуатацию, стало одной из основных тенденций в области управления производственным процессом. Производство машин и оборудования машиностроительного сектора и входящая в него область электрических систем управления имеют огромный потенциал для оптимизации и экономии, который был выявлен и проанализирован компанией Eaton совместно с заказчиками в разных странах. От разумного соединения к рациональной автоматизации – этот новый технологический принцип стал результатом проведенного анализа. Интеграция новейших технологий позволила значительно повысить эффективность всех этапов производства оборудования – от начальных капитало­вложений, проектирования, изготовления и до запуска в эксплуатацию.

В основу нового технологического принципа легла концепция SmartWire-DT, разработанная компанией Eaton, основной идеей которой стала замена силовых и информационных кабелей на единую шину. Смысл данной концепции состоит в объединении низковольтных компонентов шкафа управления в единую сеть, отказавшись от части устройств. Данная система стала прорывом в области автоматизации, доказав свою высокотехнологичность и уникальность в каждом из реализованных проектов.

Какие преимущества дает данная технология по сравнению с уже существующими на рынке?

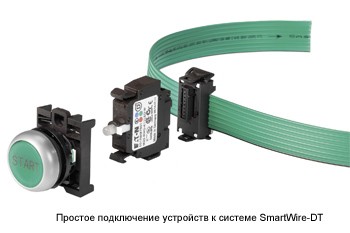

Во-первых, упрощение монтажа и снижение риска возникновения ошибок из-за человеческого фактора. В системе используется технология «plug&play» (включи и работай), что позволяет быстро подключить все необходимые низковольтные компоненты шкафа. Благодаря пружинно-зажимным соединителям обеспечивается высокая надежность крепления даже при эксплуатации в условиях вибрации. Монтаж устройств осуществляется пошагово:
1-й шаг – установить соединительный элемент на зеленый шлейф и защелкнуть;
2-й шаг – расположить на необходимое место;
3-й шаг – зафиксировать с помощью монтажного инструмента;
4-й шаг – подключить оборудование.

Всего четыре действия, и ваше оборудование готово к эксплуатации. При сборке шкафа достигается впечатляющая экономия времени – до 80  процентов, что существенно повышает производительность.

При традиционном электромонтаже каждый пускатель электродвигателя монтируется по отдельности и подключается к модулям ввода/вывода контроллера. Данные действия нередко приводят к ошибкам в подключении, что влияет на скорость ввода оборудования в эксплуатацию и его правильное функционирование.

Во-вторых, упрощение технического обслуживания и модернизации станков и оборудования. С использованием системы SmartWire-DT на поиск и ликвидацию проблемы затрачивается меньше усилий и времени. Двухцветная индикация на каждом элементе показывает статус связи каждого элемента во время ввода в эксплуатацию и при текущей работе. В любой момент возможно выявить неисправное оборудование и заменить его. Еще одним преимуществом данного решения является возможность проведения оперативной диагностики всей системы в режиме off-line – без подключения к управляющему устройству.

При модернизации системы с использованием традиционных решений возникает ряд трудностей: необходимы дополнительные модули ввода/вывода, монтажные кабели и значительные трудозатраты для внесения изменений в программу управления. SmartWire-DTделает систему очень гибкой и открытой для модификаций: нет никаких сложностей с введением дополнительных компонентов в систему и внесением каких-либо изменений.

В-третьих, получение всесторонней информации о станке. Чем больше информации вы будете получать об оборудовании, тем более эффективно вы сможете им управлять. Благодаря интеграции автоматического выключателя PKE с электронным расцепителем считываются следующие данные: статус автомата, максимальное значение фазного тока, текущее значение перегрузки, дифференциальное значение тока перегрузки, состояние тепловой модели электронного расцепителя. При использовании РКЕ отпадает необходимость в дополнительных устройствах для контроля теплового режима двигателя или состояния технологического процесса. Вся информация от автоматического выключателя поступает непосредственно в управляющее устройство (ПЛК) по системе SmartWire-DT, что в дальнейшем позволяет избежать аварийной ситуации.

Еще одно неоспоримое преимущество инновационной концепции – ее универсальность. К SmartWire-DT возможно подключить стандартные компоненты, выпускаемые компанией Eaton: лампочки, кнопки, контакторы и др. Так, например, в систему можно интегрировать компактный автомат защиты NZM. Таким образом обеспечивается мониторинг тока до 1600 А в системе распределения питания. Благодаря наличию двух дискретных выходов возможно управлять включением автомата NZM дистанционно.

На сегодняшний день многие европейские и российские компании уже оценили преимущества интеллектуальной коммутационной системы SmartWire-DT, применяя ее на своих производственных объектах.

1. Немецкая компания, производитель автомобилей представительского класса, запустила производственную линию, где управление процессом перемещения кузова машины между сварочными постами осуществляется с помощью системы SmartWire-DT. Решение, предложенное компанией Eaton, удовлетворило все требования заказчика, обеспечив:
– централизованное управление и контроль всеми электроприводами транспортной системы и датчиками сварочных постов;
– управление контролем качества на сварочных постах;
– защиту электродвигателей от перегрузок и короткого замыкания с прямыми и реверсивными пускателями;
– управление более 1200 различными приводами и использование контакторов и автоматов защиты двигателей в диапазоне 0,55‑11 кВт;
– регистрацию информации о текущем состоянии, например сигналов обратной связи от контакторов, сигналов индикации срабатывания автоматических выключателей защиты двигателей.

Применение коммутационной системы SmartWire-DT позволило сэкономить почти 180 часов монтажа по сравнению с традиционными решениями, что соответствует приблизительно 22 рабочим дням.

2. Компания Huhtamaki Nederland B.V., производитель экологически чистых упаковочных материалов для овощей, фруктов и яиц, использовала автоматический выключатель PKE в своих упаковочных машинах. Интеграция автоматических выключателей РКЕ в систему SmartWire-DT позволила сократить производственные издержки благодаря отказу от установки измерительных трансформаторов.

3. В России свое развитие система SmartWire-DT начала в 2010 году с успешно реализованного проекта инжиниринговой компанией «Матис-М» на крупном молочноперерабатывающем предприятии.
Шкаф, в котором используется система SmartWire-DT, управляет насосами и мешалками технологической линии производства сыра. В данном проекте используется 13 пусковых сборок с автоматическими выключателями защиты двигателя PKZ. Сборка шкафа была осуществлена в четыре раза быстрее по сравнению с традиционным способом монтажа. Кроме того, размер шкафа уменьшился на 20 процентов.

Интеграция системы SmartWire-DT позволяет в разы снизить риски ошибок при коммутации устройств в низковольтных распределительных устройствах, сократить время на проектирование, сборку и пусконаладку, снизить затраты на материалы. Общий уровень экономии за счет сокращения материалов и рабочего времени по сравнению со стандартным решением достигает 30  процентов.

Сегодня для производителей любой техники жизненно важно оперативно и грамотно реагировать на все возникающие запросы рынка. Это становится возможным только при наличии определенной гибкости и интуиции – качеств, которые присущи новаторам. Гибкость возможна с использованием надежных и проверенных компонентов в сочетании с инновационными технологиями, имеющими успешное будущее в электротехнической отрасли. Корпорация Eaton в своей продукции уже более ста лет демонстрирует качества истинного новатора. Доказательством этого служат многочисленные продукты, среди которых система SmartWire-DT, автоматический выключатель PKE и другое высокотехнологичное надежное оборудование.


Быстрее, проще, эффективнее
Единый телефон технической поддержки компании Eaton: 8‑800‑555‑6060
