Газета "Энергетика и промышленность России" | № 10 (198) май 2012 года

Архитектура могучих плотин

В «ЭПР» № 9 (197), в материале «ГЭС Haute couture…», шла речь об архитектурных решениях в оформлении российских гидроэлектростанций, превращающих эти утилитарные сооружения в объекты дизайнерского искусства.

Совместно с пресс-службой ОАО «РусГидро» мы решили продолжить тему.

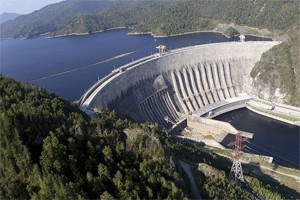

Так, генеральной темой архитектурного решения основных сооружений Саяно-Шушенской ГЭС стала уникальная арочно-гравитационная плотина высотой 242 метра.



Конструкции с эффектом легкости

На низовой грани станционной части плотины расположены десять обетонированных турбинных водоводов. В правобережной части быки открытых лотков водосброса, выступающие на 7 метров над гранью плотины, создают четкий ритм ребер высокого рельефа. Продолжением водосбросных устройств является водобойный колодец с ограждающими стенами.

Архитектурное решение низовой грани плотины построено на совмещении жестких граней водосбросных быков и плавной поверхности водоводов. Верх этих выступающих за низовую грань элементов увязан единой отметкой, выше которой гладкая часть плотины подчеркивает ее арочную форму.

Вертикальное членение выступающей за низовую грань закрытой части водосброса выявлено глубокими рустами на поверхности бетона. Завершающим поясом низовой грани плотины являются ограждающие железобетонные парапеты, установленные на отметках 542 и 547 гребня плотины.

За станционной частью плотины в русле реки расположено, соответственно плотине, криволинейное в плане здание гидроэлектростанции. Верхнее строение здания ГЭС выполнено из пространственно-стержневых конструкций, ажурные переплетения которых в плоскости покрытия создают эффект легкости. Эти же конструкции в плоскости стен служат несущим каркасом для крепления стеновых панелей со стороны плотины и заполнения витража со стороны нижнего бьефа.

Архитектурную выразительность гидроузла дополняют консольные конструкции из труб для крепления проводов ЛЭП к турбинным водоводам, высокие опоры трехцепной ЛЭП на левом берегу и двухцепной – на правом.



Специфическая индустрия

С апреля 1976 года Новосибирская ГЭС стала памятником трудовой славы и примером необычного инженерного сооружения середины XX века. Гидроэлектростанция на крупнейшей реке Сибири сейчас охраняется государством как памятник истории регионального значения.

Архитектурный облик здания Новосибирской ГЭС выражен в величественных и простых формах, освобожденных от украшательства. Декоративное оформление фасадов здания простое и лаконичное. Плоскость фасадов перерезает горизонтальный профилированный пояс. Используя спокойный повторяющийся ритм пролетов, плотины выражают как специфически индустриальные черты гидротехнического сооружения, так и мотивы градостроительной архитектуры. Последним подчеркивается нахождение гидроузла в черте Новосибирска.

Внешне здание ГЭС покрыто специальными облицовочными плитами с заполнением световых проемов – стеклоблоками.

Внутренняя отделка решена в высококачественной клеевой и масляной окраске по штукатурке с панелями, облицованными глазурованными плитками и местами дубом. Полы выстланы керамогранитной плиткой и высококачественным линолеумом.

Новосибирские памятники трудовой славы периода социалистического строительства первых пятилеток отражают важнейшие этапы развития и творческий поиск советской архитектуры 20‑60-х годов.
